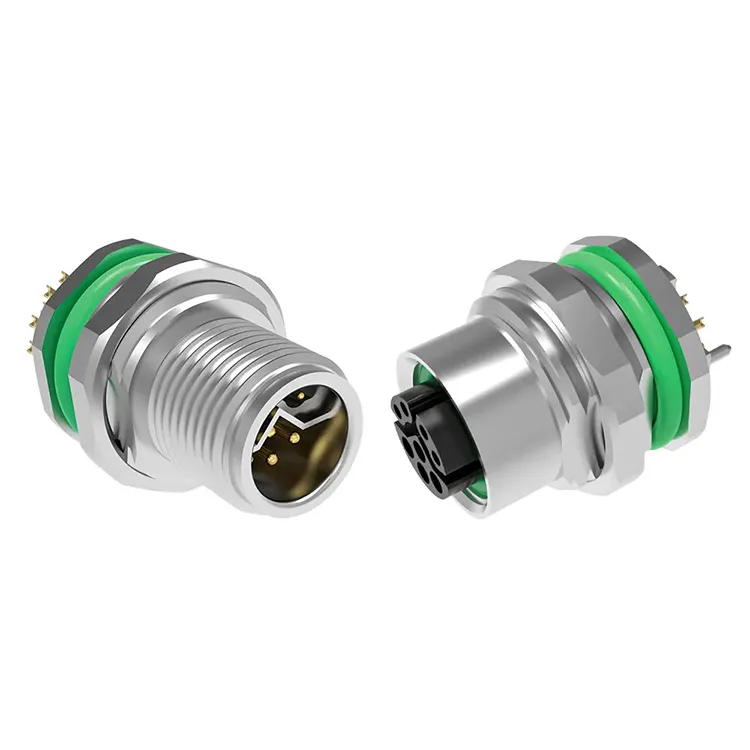

Riunionefornisce ilConnettore industriale serie M12come soluzione di interconnessione versatile per automazione industriale, sensori, attuatori, sistemi di bus di campo, Ethernet industriale e distribuzione di energia. Con configurazioni da 2 a 17 pin, molteplici opzioni di codifica, protezione IP67 e opzioni per schermatura e gruppi di cavi, la famiglia di connettori è progettata per ambienti industriali esigenti in cui sono essenziali connessioni elettriche e meccaniche stabili.
Un connettore M12 è più di un connettore circolare compatto. La sua interfaccia filettata standardizzata, il sistema di codifica, la tenuta ambientale e le ampie configurazioni elettriche ne fanno un'importante tecnologia di connessione per le moderne apparecchiature di automazione. La serie M12 può supportare applicazioni che vanno da sensori e dispositivi IO-Link a Profibus, DeviceNet, CANopen, Ethernet industriale, servosistemi e distribuzione di alimentazione CC. Questa guida spiega le specifiche chiave, le opzioni di codifica, gli scenari applicativi, i fattori di selezione e le considerazioni sulla qualità che ingegneri e team di acquisto dovrebbero valutare quando scelgono un connettore industriale M12.
Sommario
Perché il connettore M12 è ampiamente utilizzato nell'automazione industriale?
Quali sono le specifiche principali di un connettore industriale M12?
In cosa differiscono le opzioni di codifica M12?
Dove vengono comunemente utilizzati i connettori industriali M12?
Come dovresti selezionare il connettore M12 giusto?
Quali fattori di qualità dovrebbero controllare gli acquirenti?
Domande frequenti sui connettori industriali M12
Perché il connettore M12 è ampiamente utilizzato nell'automazione industriale?
Le apparecchiature industriali necessitano di connessioni che rimangano stabili nonostante vibrazioni, umidità, variazioni di temperatura, polvere e manutenzione frequente. Il formato M12 soddisfa questi requisiti con un design circolare compatto e un meccanismo di accoppiamento filettato.
Per gli ingegneri dell'automazione, uno dei principali vantaggi è la flessibilità. Diverse configurazioni di codifica M12 sono progettate per diverse funzioni elettriche e di comunicazione, contribuendo a prevenire connessioni incompatibili. Il connettore può quindi essere integrato in sensori, attuatori, quadri elettrici, dispositivi di campo, motori, reti Ethernet e altre apparecchiature industriali.
Le specifiche del prodotto Reunion indicano che la serie M12 è progettata secondo gli standard DIN EN 61076-2-101/109/111 pertinenti e può raggiungere la protezione IP67 quando accoppiata. La gamma di prodotti comprende anche configurazioni schermate e non schermate, offrendo opzioni per applicazioni con diversi requisiti di compatibilità elettromagnetica.
Per gli utenti industriali, questa combinazione di dimensioni standardizzate, scelte di codifica, protezione ambientale e flessibilità applicativa può semplificare la progettazione e la manutenzione del cablaggio.
Quali sono le specifiche principali di un connettore industriale M12?
Scegliere un connettore basandosi solo sulle sue dimensioni fisiche può comportare una connessione inadeguata. Prima dell'acquisto è necessario considerare le caratteristiche elettriche, la codifica, il numero di pin, la schermatura, la protezione ambientale e il metodo di terminazione.
| Parametro | Gamma/caratteristica tipica della serie M12 | Considerazione della domanda |
|---|---|---|
| Conteggio pin | Da 2 a 17 pin a seconda del codice | Scegli in base ai requisiti di potenza e segnale |
| Valutazione attuale | Circa 0,5–16 A a seconda del codice | Importante per sensori, attuatori, motori e circuiti di alimentazione |
| Valutazione della tensione | Circa 30–630 V a seconda della configurazione | Deve corrispondere alla tensione operativa dell'apparecchiatura |
| Grado di protezione | IP67 quando accoppiato | Adatto a molti ambienti polverosi, umidi e soggetti a lavaggio |
| Materiale di contatto | Ottone con placcatura in oro | Supporta un contatto elettrico stabile e resistenza alla corrosione |
| Isolante | PA66 | Fornisce isolamento elettrico all'interno del connettore |
| Resistenza di contatto | ≤3mΩ per l'intervallo specificato | Una resistenza inferiore aiuta a mantenere l'efficienza elettrica |
| Intervallo di temperatura | Da -25°C a +85°C | Verificare rispetto all'ambiente operativo reale |
| Schermatura | Versioni schermate e non schermate | La schermatura può essere importante in ambienti elettricamente rumorosi |
| Conformità ambientale | Materiali conformi alla direttiva RoHS | Utile per progetti con requisiti di conformità ambientale |
La valutazione esatta dipende sempre dalla codifica e dalla configurazione selezionate. Ad esempio, le specifiche pubblicate dal produttore elencano capacità di corrente più elevate per le versioni in codice S e codice L rispetto a diverse configurazioni orientate al segnale. Pertanto, il codice del connettore dovrebbe essere selezionato insieme ai requisiti elettrici piuttosto che trattato come un dettaglio secondario.
In cosa differiscono le opzioni di codifica M12?
La codifica M12 è uno dei fattori più importanti nella scelta di un connettore industriale. Differenti disposizioni di codifica sono destinate a differenti funzioni elettriche o di comunicazione.
- Codice A:Comunemente utilizzato per sensori, attuatori, dispositivi IO-Link e applicazioni di segnali CC. Le configurazioni possono variare da 2 a 17 pin.
- Codice B:Comunemente associato a Profibus, DeviceNet e altre applicazioni bus di campo.
- Codice C:Progettato per applicazioni di alimentazione CA e disponibile in configurazioni a pin multipli.
- Codice D:Utilizzato per applicazioni Ethernet industriali come connessioni di rete a 100 Mbps.
- Codice X:Progettato per applicazioni Ethernet a velocità più elevata e utilizza in genere una configurazione a 8 pin.
- Codice S:Destinato all'alimentazione CA a corrente più elevata e alle applicazioni relative ai servomotori.
- Codice L:Progettato per la distribuzione dell'alimentazione CC e requisiti di corrente più elevati.
Il sistema di codifica aiuta a ridurre la possibilità di collegare circuiti incompatibili. Gli ingegneri devono verificare il codice del connettore, la disposizione dei pin, la tensione, la corrente e l'interfaccia di accoppiamento specificati dal produttore dell'apparecchiatura prima di finalizzare un componente.
Dove vengono comunemente utilizzati i connettori industriali M12?
Il fattore di forma compatto e la protezione ambientale dei connettori M12 li rendono adatti a molti punti di connessione industriali.
Automazione di fabbrica
I connettori M12 vengono spesso utilizzati per collegare sensori di prossimità, sensori fotoelettrici, attuatori, moduli I/O e dispositivi di controllo. La loro interfaccia standardizzata può semplificare il cablaggio e la manutenzione della macchina.
Ethernet industriale
Le configurazioni D-code e X-code possono essere utilizzate per le connessioni di rete industriale. Nelle linee di produzione automatizzate, connessioni Ethernet affidabili sono importanti per la comunicazione tra dispositivi di campo, controller, switch e altre apparecchiature di rete.
Robotica e sistemi di movimento
Le apparecchiature robotiche possono esporre i connettori a vibrazioni e movimenti ripetuti. Un sistema di accoppiamento filettato fornisce una connessione meccanica progettata per resistere all'allentamento accidentale in condizioni operative normali.
Attrezzature per esterni e per lavaggio
Con un grado di protezione IP67 se accoppiati correttamente, le configurazioni M12 adatte possono essere utilizzate in ambienti in cui le apparecchiature possono incontrare acqua, polvere o processi di pulizia di routine. La corretta installazione e sigillatura rimangono essenziali per raggiungere il livello di protezione specificato.
Distribuzione dell'energia
Le opzioni codice S e codice L espandono la piattaforma M12 oltre i segnali a bassa potenza. A seconda della configurazione selezionata, la serie può supportare collegamenti di alimentazione CA o CC a corrente più elevata per apparecchiature industriali.
Come dovresti selezionare il connettore M12 giusto?
Un processo di selezione sistematico può aiutare a evitare problemi di compatibilità e costi di sostituzione inutili. Prima di effettuare un ordine, valutare i seguenti fattori:
- Identificare l'applicazione:Determinare se la connessione è destinata a sensori, comunicazione dati, alimentazione, motori o funzioni miste.
- Conferma la codifica:Selezionare A, B, C, D, X, S, L o un'altra configurazione applicabile in base all'interfaccia dell'apparecchiatura.
- Controlla i requisiti dei pin:Assicurarsi che il numero di contatti sia sufficiente per tutti i circuiti di alimentazione e segnale richiesti.
- Verificare le caratteristiche elettriche:Confrontare la tensione e la corrente nominale del connettore con i requisiti effettivi del sistema.
- Valutare le condizioni ambientali:Considerare acqua, polvere, sostanze chimiche, vibrazioni, temperatura ed esposizione esterna.
- Determinare i requisiti di schermatura:È possibile prendere in considerazione versioni schermate laddove le interferenze elettromagnetiche possono influire sull'integrità del segnale.
- Seleziona la terminazione:A seconda della struttura dell'apparecchiatura, le opzioni possono includere terminazioni a saldare, a immersione, a crimpare o con conduttori volanti.
- Conferma i requisiti del cavo:Il materiale, la lunghezza, la flessibilità, il raggio di curvatura e l'orientamento del connettore del cavo devono corrispondere all'ambiente di installazione.
Per progetti che coinvolgono più tipi di connettori, è utile anche preparare un programma di connessione che mostri il dispositivo, il codice del connettore, il numero di pin, la funzione elettrica, le specifiche del cavo e l'interfaccia di accoppiamento. Ciò fornisce un riferimento pratico per i team di approvvigionamento e produzione.
Quali fattori di qualità dovrebbero controllare gli acquirenti?
La qualità dei connettori industriali è strettamente correlata alla stabilità della connessione a lungo termine. Un prodotto può apparire simile esternamente pur presentando differenze significative nei materiali di contatto, nella placcatura, nella sigillatura, nella consistenza dell'assemblaggio e nell'ispezione elettrica.
Riunione afferma che la sua serie M12 utilizza contatti in ottone con placcatura in oro, isolanti PA66 e una resistenza di contatto dichiarata non superiore a 3 mΩ. Il produttore descrive inoltre il test elettrico al 100% per ogni unità e la verifica dell'immersione IP67 a livello di lotto. Le informazioni sulla qualità pubblicate elencano ulteriormente la conformità ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 e RoHS all'interno del proprio quadro di qualità e conformità.
Per i team di approvvigionamento, i seguenti punti di controllo della qualità sono particolarmente utili:
- Specifiche dei materiali e della placcatura
- Resistenza di contatto e prestazioni di isolamento
- Verifica della protezione IP
- Requisiti del ciclo di accoppiamento meccanico
- Prestazioni di schermatura ove applicabile
- Procedure di test elettrici
- Tracciabilità dei lotti e documentazione di ispezione
- Coerenza del gruppo cavo e della terminazione
Questi fattori forniscono una base più completa per valutare un connettore industriale rispetto al solo prezzo unitario. Per i progetti OEM e di volume, anche il supporto tecnico, la capacità di personalizzazione, la tracciabilità della produzione e la coerenza delle consegne possono influenzare il valore totale dell'approvvigionamento.
Domande frequenti sui connettori industriali M12
Cos'è un connettore industriale della serie M12?
Un connettore industriale della serie M12 è un connettore circolare compatto con un'interfaccia filettata nominale da 12 mm. È ampiamente utilizzato per sensori industriali, attuatori, apparecchiature di automazione, reti di comunicazione e connessioni di alimentazione. Diverse codifiche e configurazioni dei pin consentono alla stessa piattaforma generale di connettori di servire diverse applicazioni.
Un connettore M12 è impermeabile?
Le configurazioni M12 adatte possono raggiungere la protezione IP67 se accoppiate correttamente. Ciò significa che il prodotto specificato può fornire protezione contro l'ingresso di polvere e l'immersione temporanea in acqua in condizioni di test definite. Le prestazioni effettive dipendono dal corretto accoppiamento, dai componenti di tenuta, dall'installazione e dalla configurazione del prodotto.
Qual è la differenza tra i connettori M12 codice A e codice D?
I connettori M12 con codice A sono comunemente utilizzati per sensori, attuatori, IO-Link e applicazioni generali di segnale o CC, mentre le versioni con codice D sono progettate principalmente per applicazioni Ethernet industriali. La codifica impedisce l'accoppiamento accidentale del tipo di connettore sbagliato.
I connettori M12 possono trasportare sia alimentazione che dati?
Sì, a seconda della configurazione. Alcune disposizioni del codice A possono combinare funzioni di alimentazione e segnale, mentre le applicazioni che richiedono una potenza maggiore e una comunicazione dati separata possono utilizzare codici M12 diversi per i rispettivi circuiti.
Come scelgo il connettore M12 corretto per la mia macchina?
Iniziare con l'interfaccia del dispositivo e identificare la codifica richiesta, il numero di pin, la tensione, la corrente, il protocollo di comunicazione, la schermatura, il grado di protezione, il tipo di cavo e il metodo di terminazione. Se il connettore è un componente sostitutivo, si consiglia anche di corrispondere al codice prodotto originale o al disegno dell'apparecchiatura.
Conclusione
Il connettore industriale della serie M12 fornisce una soluzione di connessione standardizzata e adattabile per i moderni sistemi di automazione. La sua gamma di opzioni di codifica, configurazioni dei pin, valori elettrici, scelte di schermatura e protezione IP67 gli consente di supportare qualsiasi cosa, dai sensori e dispositivi IO-Link all'Ethernet industriale e alle applicazioni di alimentazione a corrente più elevata. Per gli OEM, gli integratori di sistemi e i produttori di apparecchiature industriali, la selezione del connettore in base alle specifiche elettriche e ambientali complete è essenziale per prestazioni sul campo affidabili. Se hai bisogno di aiuto per selezionare una configurazione adatta, un gruppo di cavi personalizzato o una soluzione di volume per la tua applicazione,contattaciper discutere le vostre esigenze con il team di ingegneria e produzione di Reunion.
