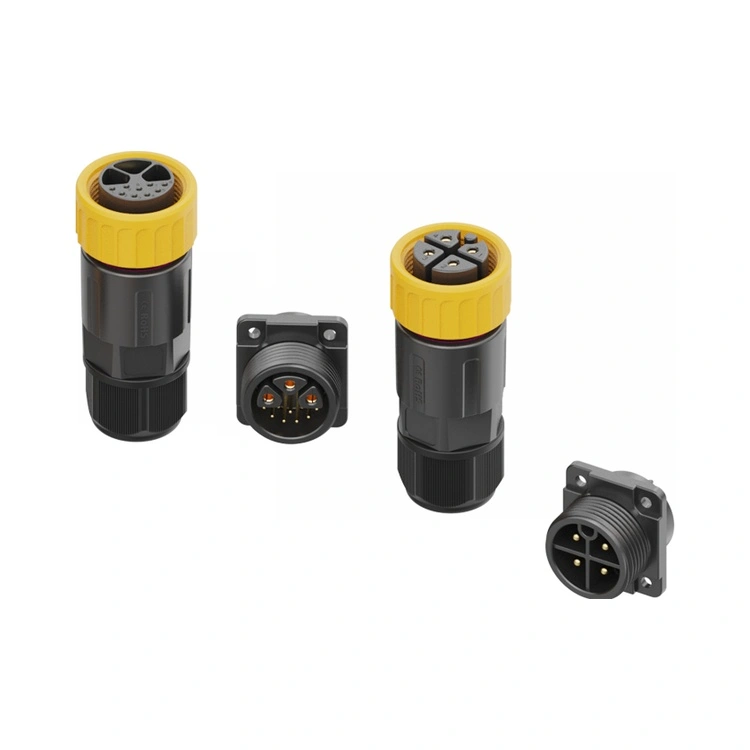

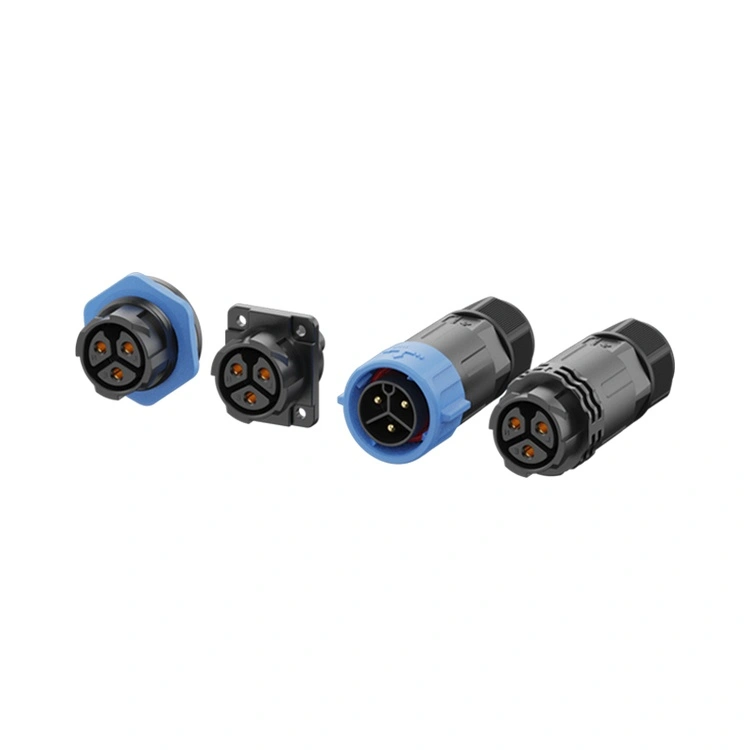

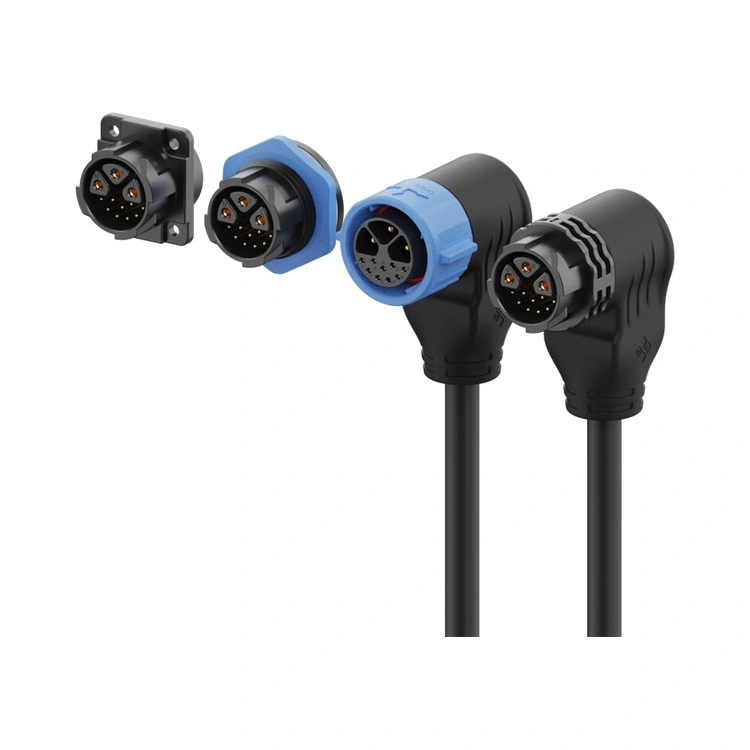

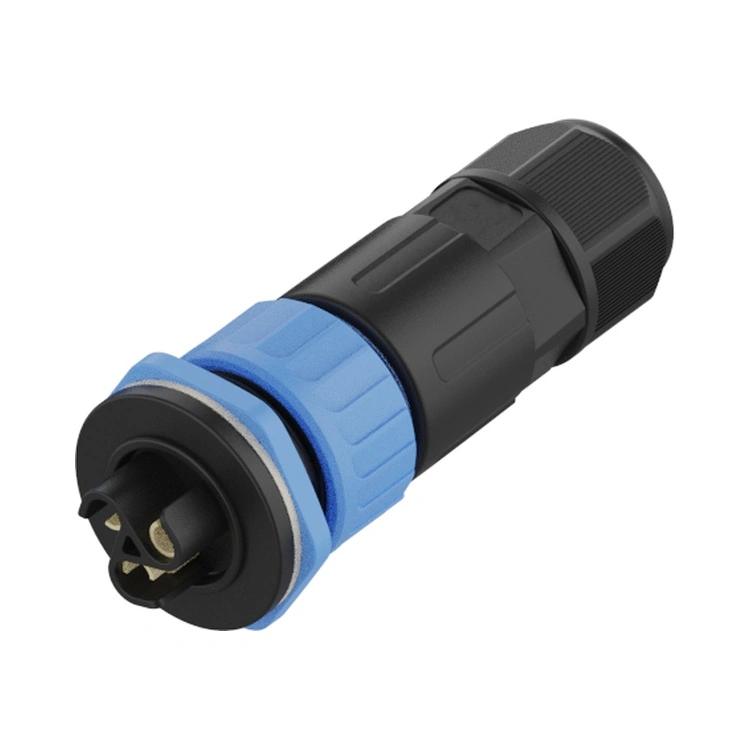

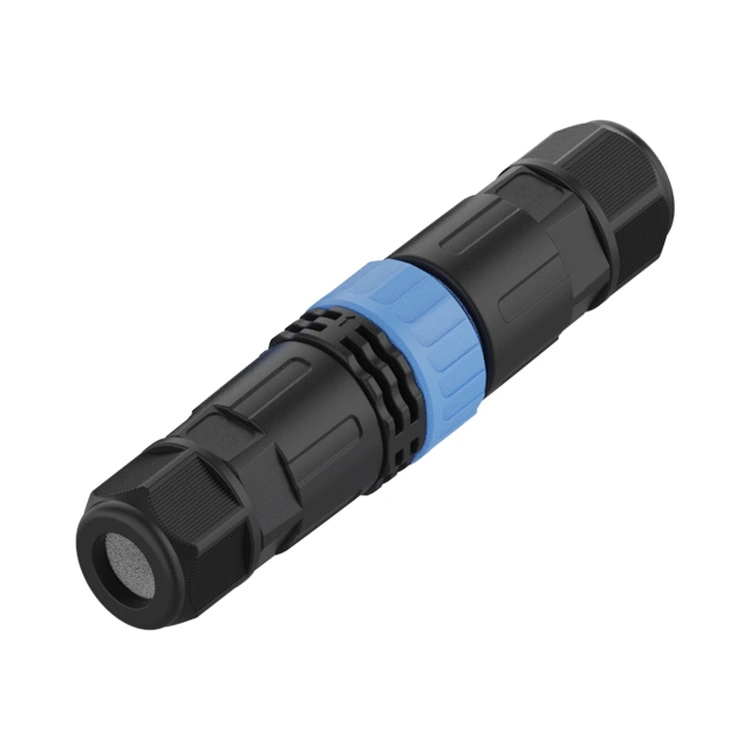

Il connettore impermeabile in plastica serie M25 è l'interconnessione resistente alla corrosione ad alta corrente di punta di Reunion, progettata per applicazioni in cui una notevole erogazione di potenza (fino a 30 A) deve coesistere con condizioni ambientali aggressive. Questo connettore circolare filettato combina un'interfaccia robusta da 25 mm con impermeabilità Ip67/IP68 e un alloggiamento in termoplastica PA66 ad alta resistenza che è intrinsecamente resistente alla corrosione: senza ruggine, senza ossidazione e senza degrado della placcatura.

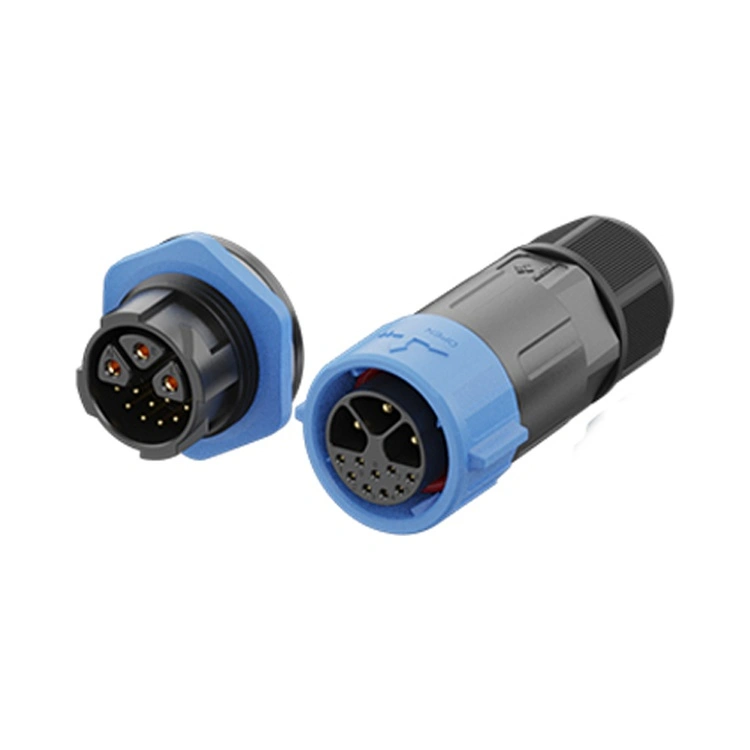

Disponibile in configurazioni da 2 a 12 pin, comprese le varianti di segnale di alimentazione ibrida
, la serie M25 supporta sia l'erogazione di potenza ad alta corrente (fino a 20 A) che i segnali di controllo a bassa tensione all'interno di un singolo connettore.
Il meccanismo di bloccaggio filettato garantisce un'affidabilità di accoppiamento costante per centinaia di cicli, mentre i contatti sono realizzati in ottone con placcatura dorata selettiva per mantenere una bassa resistenza di contatto. Reunion produce la serie in plastica M25 attraverso un processo integrato verticalmente, dallo stampaggio a iniezione di precisione all'assemblaggio automatizzato e al test elettrico al 100%.
| Caratteristica | Beneficio |
| Custodia in PA66 resistente alla corrosione | Nessuna ruggine, nessuna ossidazione: progettato per ambienti in nebbia salina, marini e esposti a sostanze chimiche. |
| Fino al 60% di riduzione del peso | Significativamente più leggero degli equivalenti in ottone: riduce il carico strutturale sulle apparecchiature e sulle staffe di montaggio. |
| Corrente nominale fino a 30 A | Gestisce i carichi di potenza più elevati della serie M: adatto per motori pesanti, caricabatterie per veicoli elettrici e distribuzione di energia. |
| IP67/IP68 impermeabile | Resiste all'immersione continua: affidabile per installazioni offshore, costiere e soggette a inondazioni. |
| Configurazioni ibride 3+2, 3+5, 3+9 | Combina 3 pin di alimentazione ad alta corrente (fino a 20 A) con 2 o 5 o 9 pin di segnale: riduce il numero di cavi e lo spazio sul pannello. |
| Contatti in ottone placcato oro | Bassa resistenza di contatto (≤3 mΩ) e protezione dalla corrosione: mantiene le prestazioni in ambienti umidi. |
| Chiusura filettata | Accoppiamento resistente alle vibrazioni: previene l'allentamento dovuto al movimento dei macchinari pesanti e ai cicli termici. |
| Da -40°C a +105°C Funzionamento | L'ampio intervallo di temperature copre condizioni industriali, marine ed esterne estreme. |
| Parametro | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 3+2 poli | 3+5 poli | 3+9 poli |
| Valutazione della tensione | 250 V | 250 V | 250 V | 250 V | 250 V | 250 V/50 V | 250 V/50 V | 250 V/50 V |
| Valutazione attuale | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sezione del filo | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Temperatura operativa:-40°C~+105°C
Grado di protezione:IP65 / IP67 / IP68 (condizione accoppiata)
Materiale dell'alloggiamento:PA66
Materiale del contatto:Ottone placcato oro
Resistenza di contatto:≤3mΩ
Cicli di accoppiamento:≥500
Peso:Circa il 60% più leggero rispetto ai connettori in ottone comparabili
Grado di infiammabilità:UL94V-0
Tutti i materiali sono conformi alla direttiva RoHS
| Aspetto | Serie in plastica Reunion M25 | Connettori M25 in metallo | Marchi di connettori in plastica premium |
| Resistenza alla corrosione | Eccellente – PA66 | Dipende dalla placcatura: rischio di ruggine in nebbia salina | Variabile |
| Peso | Fino al 60% più leggero | Pesante: supporti di tensione | Simile a Riunione |
| Prezzo | Prezzi convenienti | 3-4× più alto | 2-3× più alto |
| Valutazione attuale | Fino a 30A | Fino a 30A | Tipicamente più basso |
| Opzioni ibride | 3+2, 3+5, 3+9 pin | Limitato | Limitato |
| Test elettrici al 100%. | Ogni unità | Basato su campioni | Basato su campioni |
| Tracciabilità | ERP tracciabile | SÌ | SÌ |
| Tempi di consegna | 15-17 giorni | 4-8 settimane | 4-6 settimane |
| MOQ di personalizzazione | Basso (100 pezzi) | Alto (500+) | Alto (500+) |
| Certificazioni ISO | 9001, 14001, 13485 | Di solito 9001 | Di solito 9001 |
| Certificazione | Ambito |
| ISO9001:2015 | Gestione della qualità: progettazione, produzione e servizio post-vendita. |
| ISO14001:2015 | Gestione ambientale: riduzione verificata dei rifiuti e pratiche sostenibili. |
| ISO 13485:2016 | Gestione della qualità dei dispositivi medici: applicabile a M25 utilizzato in apparecchiature diagnostiche o di monitoraggio. |
| Riconosciuto UL | Certificazione di sicurezza a livello di componente per i mercati nordamericani. |
| RoHS | Limitazione delle sostanze pericolose: conformità alla Direttiva UE. |
La linea di produzione di connettori in plastica M25 di Reunion opera sotto severi controlli di processo. L'impermeabilità IP67 è verificata su ogni lotto di produzione attraverso test di immersione effettivi (1 m, 30 minuti). Per ogni lotto vengono conservati i registri dei test, i certificati dei materiali e i rapporti di ispezione.
La corrente nominale del connettore in plastica M25 è determinata dal sistema di contatto e dalla sezione del filo, non dal materiale dell'alloggiamento. L'alloggiamento in PA66 è un materiale termoplastico per alte temperature con una temperatura di deflessione termica superiore a 200°C, ben al di sopra dell'intervallo operativo del connettore compreso tra -40°C e +105°C. I contatti stessi sono in ottone con placcatura in oro e la corrente nominale (fino a 30 A) è convalidata tramite test di aumento della temperatura secondo IEC 60512. Nei nostri test, l'aumento di temperatura del connettore in plastica M25 alla corrente nominale rientra negli stessi limiti dei connettori metallici equivalenti. La minore conduttività termica dell'alloggiamento è compensata dalla geometria ottimizzata dell'isolante e dal design dei contatti che dissipano efficacemente il calore attraverso i conduttori del cavo e l'interfaccia del pannello.
Sì, il connettore in plastica M25 è particolarmente adatto per le applicazioni di ricarica di veicoli elettrici, in particolare:
Stazioni di ricarica CA installate in luoghi costieri o ad alta umidità.
Caricabatterie di bordo che richiedono interconnessioni resistenti alla corrosione.
Interfacce di gestione della batteria che combinano potenza e segnale.
Le proprietà anticorrosione dell'alloggiamento in PA66 sono particolarmente preziose per i caricabatterie per veicoli elettrici installati in aree costiere (nebbia salina), ambienti urbani (sale stradale in inverno) o zone industriali (esposizione chimica). La tenuta IP68 protegge dalla pioggia e dai lavaggi. Per la ricarica rapida CC (100 A+), consigliamo connettori industriali più grandi progettati specificamente per applicazioni CC ad alta corrente.
