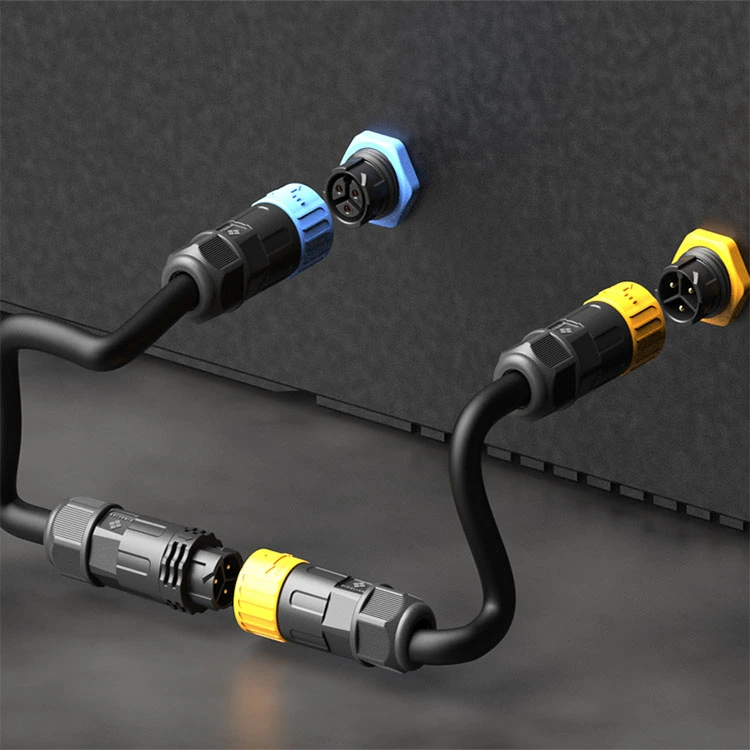

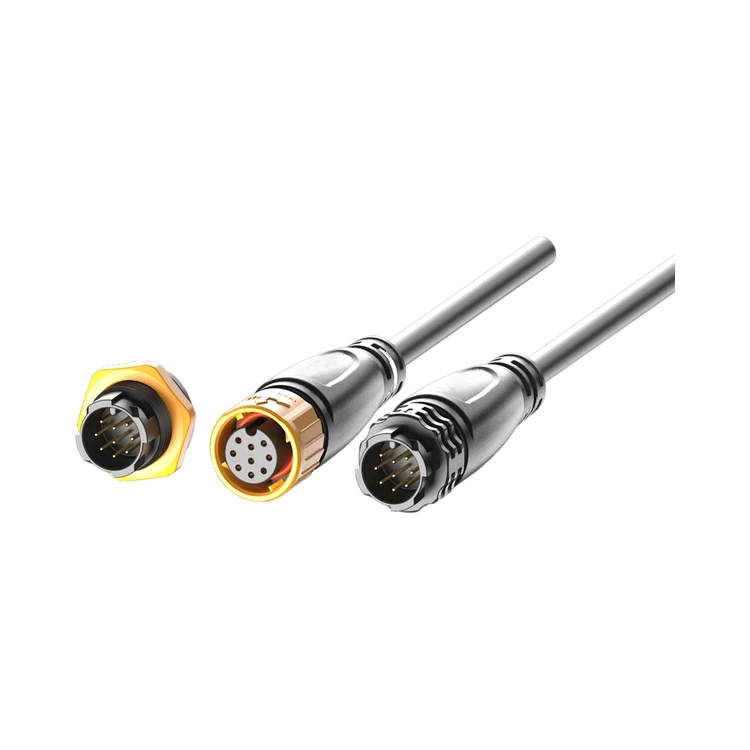

Il connettore impermeabile serie M25 è l'interconnessione industriale a massima capacità di Reunion all'interno della famiglia della serie M, progettato per applicazioni in cui un'erogazione di potenza sostanziale deve coesistere con la protezione dell'ambiente. Questo connettore circolare filettato combina un'interfaccia robusta da 25 mm con tenuta di classe IP67/IP68, rendendolo adatto per apparecchiature pesanti, collegamenti di motori, sistemi di distribuzione dell'alimentazione, infrastrutture di ricarica per veicoli elettrici e installazioni di energia rinnovabile in cui umidità, polvere e vibrazioni rappresentano sfide costanti.

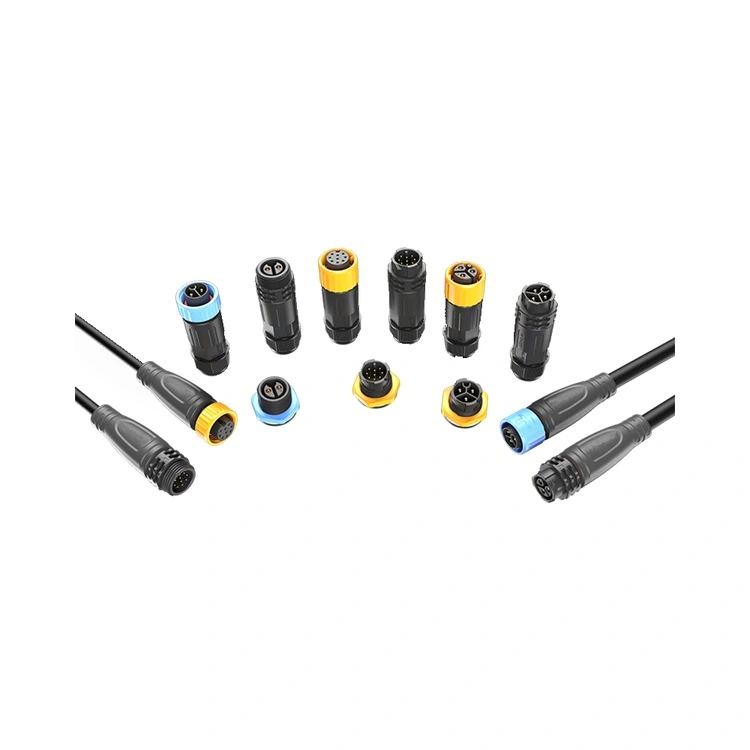

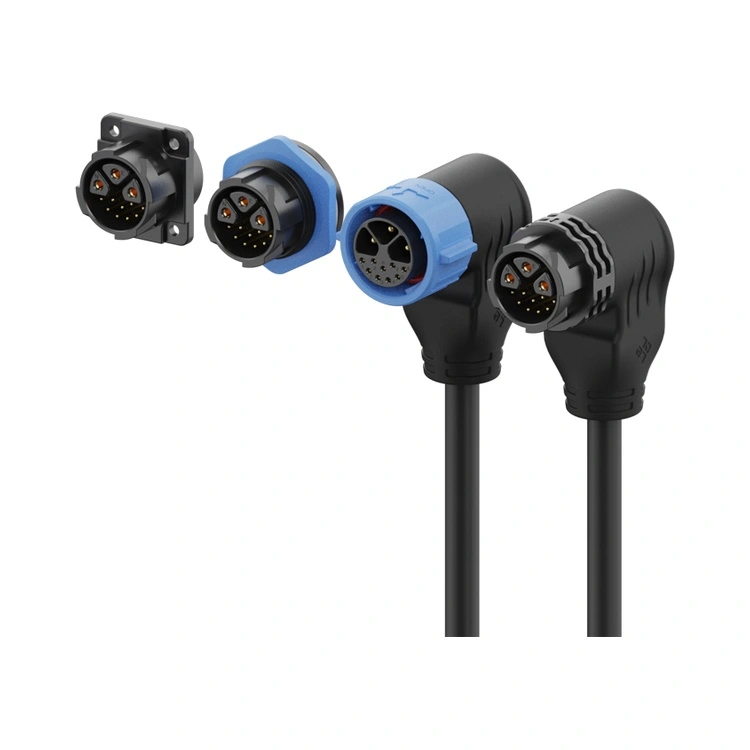

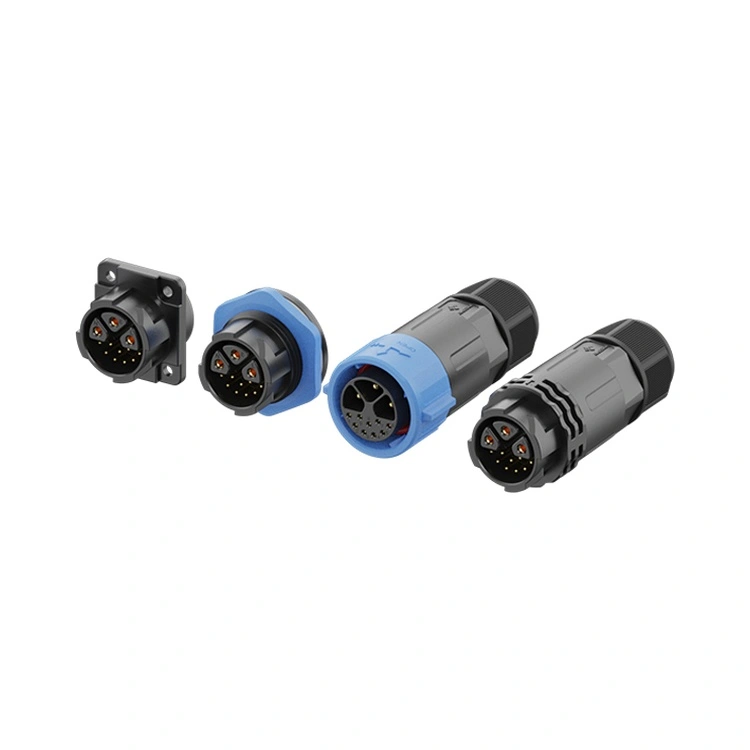

Disponibile in configurazioni da 2 a 12 pin, comprese le varianti ibride di segnale di alimentazione a 5, 3+9 pin che combinano contatti di alimentazione ad alta corrente con contatti di segnale a bassa tensione in un unico alloggiamento, la serie M25 supporta un'ampia gamma di applicazioni ad alta potenza.
I contatti sono realizzati in ottone con placcatura selettiva in oro, mantenendo una resistenza di contatto bassa e stabile per centinaia di cicli di accoppiamento. La corrente massima supportata è di 30 A per contatto.

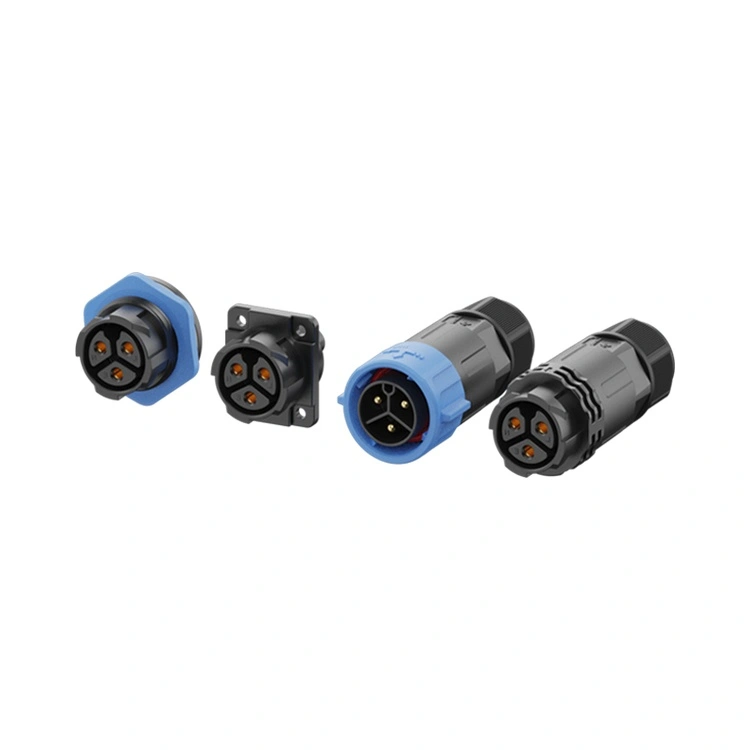

Reunion produce la serie M25 attraverso un processo integrato verticalmente, dalla lavorazione di precisione all'assemblaggio automatizzato e ai test elettrici al 100%. Disponibili nelle versioni con montaggio a pannello e su cavo con saldatura.
| Caratteristica | Beneficio |
| Corrente nominale fino a 30 A | Gestisce i carichi di potenza più elevati della serie M: adatto per motori pesanti, caricabatterie per veicoli elettrici e distribuzione di energia industriale. |
| IP67 impermeabile | Resiste alla polvere, all'immersione temporanea e all'immersione prolungata: affidabile per ambienti esterni e soggetti a lavaggio. |
| Opzioni ibride 3+2, 3+5, 3+9 pin | Combina pin di alimentazione ad alta corrente (fino a 20 A) con pin di segnale a bassa tensione in un unico connettore, riducendo il numero di cavi e lo spazio sul pannello. |
| Meccanismo di bloccaggio filettato | Accoppiamento resistente alle vibrazioni: previene l'allentamento dovuto al movimento dei macchinari pesanti e ai cicli termici. |
| Contatti in ottone placcato oro | Bassa resistenza di contatto (≤3 mΩ) e protezione dalla corrosione: mantiene le prestazioni in ambienti umidi ed esterni. |
| Isolante termoplastico per alte temperature | Funzionamento da -40°C a +105°C: copre condizioni di temperatura industriale ed esterna estreme. |
| Alloggiamento interamente in plastica | Materiali termoplastici ad alta temperatura: adatti ad ambienti difficili |

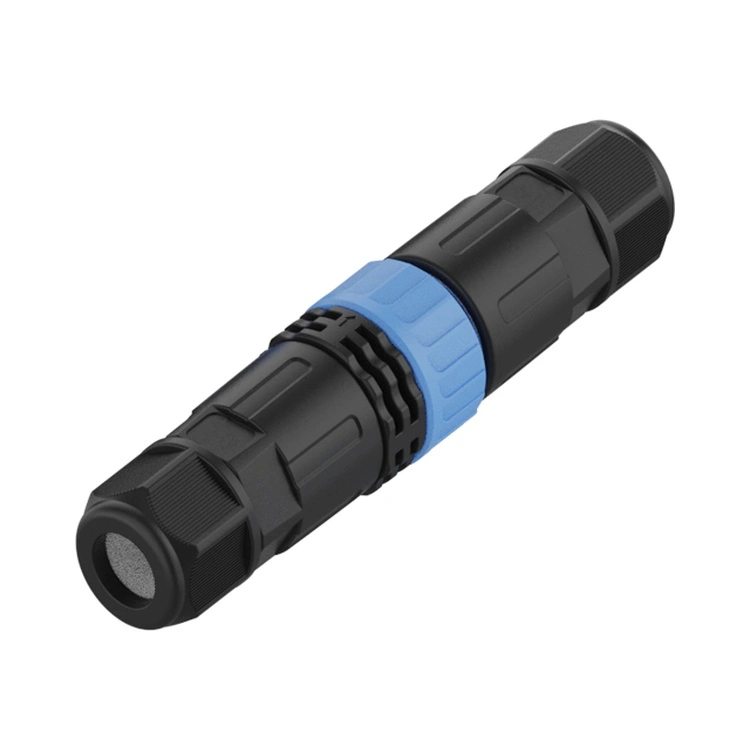

| Molteplici opzioni di terminazione | Saldatura, saldatura a immersione: si adatta a diversi metodi di assemblaggio. |
| Parametro | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 3+2 poli | 3+5 poli | 3+9 poli |
| Valutazione della tensione | 250 V | 250 V | 250 V | 250 V | 250 V | 250 V/50 V | 250 V/50 V | 250 V/50 V |
| Valutazione attuale | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sezione del filo | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
Temperatura operativa:-40°C~+105°C
Grado di protezione:IP65 / IP67 / IP68 (condizione accoppiata)
Materiale dell'alloggiamento:Termoplastico ad alta temperatura
Materiale del contatto:Ottone placcato oro
Resistenza di contatto:≤3mΩ
Cicli di accoppiamento:≥500
Grado di infiammabilità:UL94V-0
Tutti i materiali sono conformi alla direttiva RoHS
| Aspetto | Serie Reunion M25 | Marchi europei M25 premium | M25 senza marchio a basso costo |
| Prezzo | Prezzi convenienti | 3-4× più alto | Più economico in anticipo |
| Valutazione attuale | Fino a 30A | Fino a 25 A tipici | Variabile, spesso sopravvalutato |
| Opzioni ibride | 3+2, 3+5,3+9 – standard | Limitato | Non offerto |
| Verifica IP67 | Testato per immersione in batch | Testato in batch | Non verificato |
| Test elettrici al 100%. | Ogni unità | Basato su campioni | Casuale o nessuno |
| Placcatura in oro | standard | ≥0,2-0,4 µm | Sottile o nessuno |
| Tracciabilità | ERP tracciabile dalla resina al connettore finito | SÌ | Nessuno |
| Tempi di consegna | 12-15 giorni | 4-8 settimane | Imprevedibile |
| MOQ di personalizzazione | Basso (100 pezzi) | Alto (500+) | Non offerto |
| Supporto tecnico | Risposta 24 ore su 24 da parte di un team di ingegneri composto da 10 persone | Buono ma più lento | Limitato |
| Certificazioni ISO | 9001, 14001, 13485 | Di solito 9001 | In genere nessuno |
Il vantaggio della Riunione: Riceverai sigillatura IP67 documentata, configurazioni di segnali di alimentazione ibridi e valori di corrente fino a 30 A, il tutto a prezzi convenienti, senza i costi aggiuntivi dei marchi europei.
| Certificazione | Ambito |
| ISO9001:2015 | Gestione della qualità: progettazione, produzione e servizio post-vendita. |
| ISO14001:2015 | Gestione ambientale: riduzione verificata dei rifiuti e pratiche sostenibili. |
| ISO 13485:2016 | Gestione della qualità dei dispositivi medici: applicabile a M25 utilizzato in apparecchiature diagnostiche o di monitoraggio. |
| Riconosciuto UL | Certificazione di sicurezza a livello di componente per i mercati nordamericani. |
| RoHS | Limitazione delle sostanze pericolose: conformità alla Direttiva UE. |
| Considerazione | M20 | M25 |
| Corrente massima | 20A | 30A |
| Robustezza meccanica | Standard | Più robusto: guscio più grande, pareti più spesse |
| Capacità del cavo | Fino a 2,0 mm² | Fino a 4,0 mm² |
| Spazio nel pannello | Più compatto | Richiede un ritaglio più grande |
| Opzioni ibride | NO | 3+2, 3+5,3+9 |
Scegli l'M25 quando:
Hai bisogno della massima robustezza meccanica per le applicazioni pesanti.
La vostra applicazione prevede cavi più grandi o sollecitazioni meccaniche più elevate.
È necessario il guscio più grande per una facile manipolazione con le mani guantate.
Lo spazio sul pannello consente il ritaglio più grande da 25 mm.
Scegli l'M20 quando lo spazio sul pannello è limitato oppure l'applicazione non richiede robustezza meccanica aggiuntiva.
Sì, la serie M25 è particolarmente adatta per le infrastrutture di ricarica dei veicoli elettrici, in particolare per:
Stazioni di ricarica AC.
Caricabatterie di bordo (correnti DC moderate).
Interfacce del sistema di gestione della batteria (alimentazione + segnale).
La corrente nominale di 30 A dell'M25, la tenuta IP67 e le configurazioni ibride del segnale di alimentazione lo rendono una scelta pratica per molte applicazioni di ricarica di veicoli elettrici. Per la ricarica rapida CC (100 A+), consigliamo connettori industriali più grandi progettati specificamente per applicazioni CC ad alta corrente.
Per ottenere e mantenere la tenuta IP67, Reunion consiglia:
Coppia di accoppiamento – Stringere a mano il dado di accoppiamento finché l'O-ring non tocca la superficie del pannello, quindi applicare una coppia aggiuntiva di 1,2-1,5 Nm utilizzando una chiave dinamometrica. Non superare 1,8 Nm.
Ispezione dell'O-ring – Sostituire l'O-ring se sono visibili deformazioni, crepe o indurimenti.
Programma di sostituzione – Per applicazioni impegnative (lavaggio quotidiano, esposizione all'esterno), sostituire gli O-ring ogni anno. Per ambienti industriali standard, ogni 2-3 anni.
Raggio di curvatura del cavo– Mantenere un diametro minimo del cavo pari a 5× all'ingresso del connettore.
Orientamento del cavo– Per applicazioni all'aperto/lavaggio, orientare l'uscita del cavo verso il basso per evitare accumuli di liquido vicino all'interfaccia della tenuta.
