Riepilogo dell'articolo:Poiché le reti Ethernet industriali diventano sempre più importanti nei settori dell’automazione, della visione artificiale, della sorveglianza, dei sistemi LED e delle apparecchiature intelligenti, l’affidabilità dei connettori influisce direttamente sull’integrità dei dati e sui tempi di attività del sistema.Riunione'SConnettore di segnale RJ45combina la familiare interfaccia RJ45 con protezione meccanica di livello industriale, configurazioni di montaggio flessibili e prestazioni elettriche affidabili. Con supporto per velocità dati fino a 10 Gbps, cavi da CAT5e a CAT7, opzioni di protezione IP50/IP67 e almeno 2.000 cicli di accoppiamento, è progettato per applicazioni in cui i normali connettori RJ45 commerciali potrebbero non fornire sufficiente durata ambientale o stabilità a lungo termine.

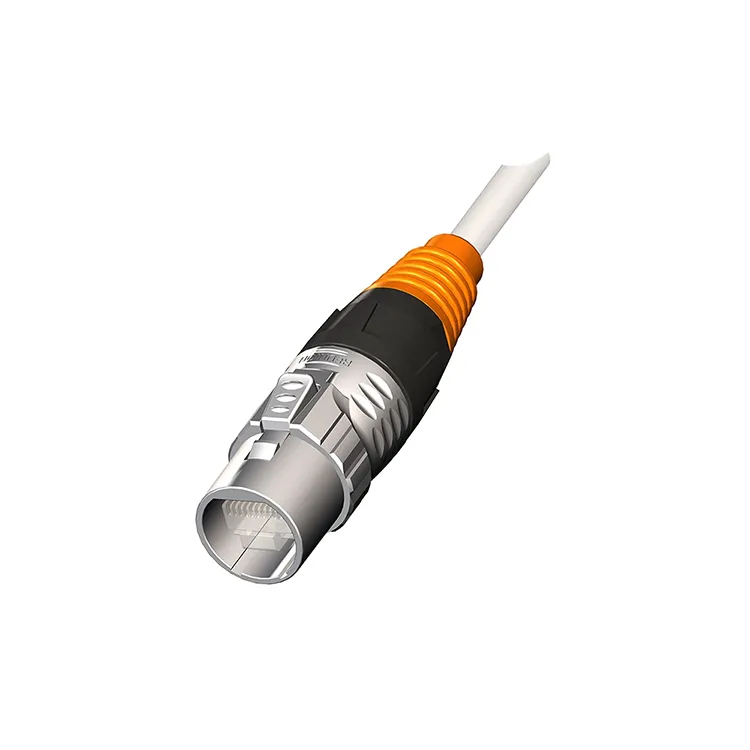

UNConnettore di segnale RJ45è un componente di interconnessione Ethernet progettato per stabilire una connessione fisica affidabile tra apparecchiature di rete, cavi, sistemi di controllo e dispositivi industriali. Mentre i connettori RJ45 convenzionali sono ampiamente utilizzati negli uffici e nelle reti commerciali, le applicazioni industriali spesso espongono i connettori a vibrazioni, umidità, polvere, variazioni di temperatura, accoppiamenti ripetuti e stress meccanico.
Per questo motivo, i progetti RJ45 industriali in genere pongono maggiore enfasi sulla protezione meccanica, sui meccanismi di bloccaggio, sulla sigillatura, sulla selezione dei materiali e sulla stabilità elettrica a lungo termine. La soluzione di Reunion combina l'interfaccia RJ45 standard con una struttura di tipo industriale per applicazioni quali automazione industriale, visione artificiale, sorveglianza esterna, display a LED e sistemi di comunicazione industriale.
Il connettore supporta la comunicazione Ethernet attraverso reti come PROFINET, EtherNet/IP, EtherCAT e TCP/IP standard. A seconda della configurazione, può anche essere fornito con opzioni di installazione con montaggio su cavo, su pannello o su PCB, rendendo più semplice per i tecnici l'integrazione del connettore in diverse strutture di apparecchiature.
Le reti Ethernet utilizzate negli ambienti industriali hanno requisiti diversi rispetto alle tipiche reti d'ufficio. Un connettore installato all'interno di una sala IT controllata può raramente incontrare acqua, olio, vibrazioni, polvere o movimenti meccanici ripetuti. Un'interfaccia di comunicazione industriale può invece essere installata all'interno di armadi elettrici, celle robotizzate, macchinari di produzione, apparecchiature esterne o sistemi di ispezione.
Un connettore industriale affidabile dovrebbe quindi rispondere a diversi problemi pratici:
Questi fattori diventano particolarmente importanti quando un collegamento Ethernet è responsabile del controllo della macchina, dello scambio di dati in tempo reale, della comunicazione con telecamere o del monitoraggio remoto delle apparecchiature.
Un connettore industriale ben progettato dovrebbe bilanciare prestazioni elettriche, durata meccanica e comodità di installazione. Il connettore di segnale RJ45 di Reunion incorpora diverse funzionalità destinate ad applicazioni Ethernet impegnative.
| Caratteristica | Connettore di segnale RJ45 Riunione | Vantaggio ingegneristico |
|---|---|---|
| Velocità dati | Fino a 10 Gbps | Supporta la comunicazione Ethernet ad alta velocità |
| Alloggiamento | Lega di zinco, PA6 opzionale | Fornisce protezione meccanica e flessibilità di configurazione |
| Protezione | IP50 / IP67 se accoppiato | Adatto a diverse condizioni ambientali |
| Cicli di accoppiamento | ≥2.000 | Supporta la manutenzione ripetuta e la riparazione delle apparecchiature |
| Temperatura operativa | Da -40°C a +85°C | Adatto per ampie condizioni di temperatura industriale |
| Uscita via cavo | 180° dritto / 90° ad angolo retto | Migliora la flessibilità di installazione in apparecchiature compatte |
| Terminazione | Coppa a saldare o IDC | Supporta diversi requisiti di campo e di assemblaggio |
Una caratteristica di design degna di nota è il sistema di bloccaggio a rotazione rapida. Rispetto a una semplice interfaccia ad attrito, un meccanismo di bloccaggio dedicato può fornire ulteriore sicurezza di connessione laddove sono previste vibrazioni o movimenti ripetuti.
La scelta di un connettore Ethernet dovrebbe iniziare dai requisiti elettrici e ambientali della rete piuttosto che solo dall'aspetto. Gli ingegneri dovrebbero valutare la velocità di trasmissione, l'impedenza, la resistenza di contatto, la temperatura operativa, il livello di protezione, la compatibilità dei cavi e la configurazione meccanica.
| Specifica | Valore tipico della riunione | Perché è importante |
|---|---|---|
| Impedenza caratteristica | 100Ω±5% | Aiuta a mantenere un comportamento appropriato del segnale differenziale |
| Valutazione attuale | 1,5 A per contatto | Definisce la capacità di corrente di contatto continua |
| Valutazione della tensione | 50 V | Definisce la tensione di lavoro specificata |
| Resistenza di contatto | ≤10 mΩ iniziale | Una resistenza inferiore supporta un contatto elettrico stabile |
| Resistenza di isolamento | ≥500 MΩ a 500 VCC | Indica le prestazioni di isolamento |
| Compatibilità cavi | CAT5e / CAT6 / CAT6a / CAT7 | Fornisce flessibilità per la progettazione del sistema Ethernet |
| Temperatura operativa | Da -40°C a +85°C | Supporta ambienti con temperature esigenti |
Per i sistemi ad alta velocità, gli ingegneri dovrebbero considerare anche la perdita di inserzione, la perdita di ritorno, la struttura del cavo, la strategia di schermatura, la messa a terra e il canale di trasmissione completo. Le prestazioni del connettore non possono essere valutate indipendentemente dal cavo, dal metodo di terminazione e dall'architettura di rete.
Riunione specifica il supporto per cavi CAT5e, CAT6, CAT6a e CAT7, inclusi conduttori flessibili o rigidi nella gamma AWG 26–22 dichiarata. Ciò consente al connettore di essere considerato sia per l'infrastruttura Ethernet standard che per i sistemi di comunicazione industriale ad alte prestazioni.
La versatilità di Ethernet rende le interfacce RJ45 rilevanti in molti sistemi industriali e commerciali. Una versione rinforzata diventa particolarmente utile quando il connettore deve resistere a sollecitazioni ambientali o meccaniche.
Le linee di produzione automatizzate dipendono dalla comunicazione tra PLC, controller, sensori, azionamenti, computer industriali e altre apparecchiature collegate in rete. Un'interfaccia Ethernet durevole può aiutare a mantenere connessioni stabili durante il funzionamento continuo.
Le telecamere industriali possono generare notevoli quantità di dati di immagine. La connettività Ethernet ad alta velocità è quindi importante per trasferire le informazioni di ispezione tra telecamere, computer industriali e sistemi di controllo.
Le apparecchiature di monitoraggio esterne possono essere soggette a pioggia, polvere, variazioni di temperatura ed esposizione fisica. Un connettore IP appropriato può fornire una protezione aggiuntiva all'interfaccia Ethernet.
I display LED di grandi dimensioni e le apparecchiature di illuminazione professionali richiedono spesso un controllo e una comunicazione dati affidabili. Un connettore con uscite cavi flessibili e bloccaggio sicuro può semplificare l'installazione in apparecchiature con spazio limitato.
Gli armadi elettrici possono contenere più interfacce di comunicazione in un'area limitata. Le configurazioni con montaggio a pannello e su PCB forniscono ulteriori opzioni di integrazione per i produttori di apparecchiature e gli integratori di sistemi.
Quando acquistano un connettore Ethernet industriale, gli acquirenti dovrebbero definire l'applicazione prima di confrontare i singoli prodotti. La seguente lista di controllo può aiutare a restringere la selezione:
Per i progetti personalizzati, gli acquirenti devono inoltre fornire le quantità previste per l'ordine, la lunghezza del cavo, l'orientamento del connettore, i requisiti di marcatura, le preferenze sui materiali dell'alloggiamento e i vincoli di installazione. Questi dettagli consentono al fornitore di consigliare una configurazione piuttosto che offrire semplicemente una parte standard del catalogo.
Riunione è un produttore di connettori con sede in Cina con esperienza nei prodotti di alimentazione, segnale, automazione industriale, connettori impermeabili e assemblaggio di cavi. Le sue capacità produttive includono progettazione di connettori, stampaggio a iniezione, saldatura, taglio e spelatura di cavi, assemblaggio e assemblaggio di cavi.
Per la linea di prodotti RJ45, Reunion afferma che ogni unità viene sottoposta a test elettrici prima della spedizione. L'azienda fornisce anche configurazioni con montaggio su cavo, su pannello e su PCB, oltre a uscite dei cavi diritte e ad angolo retto. Queste opzioni possono essere utili per gli OEM e gli integratori di sistemi che sviluppano apparecchiature con layout meccanici diversi.
L'attività produttiva più ampia di Reunion comprende un impianto di produzione di circa 4.000 metri quadrati, circa 150 dipendenti e 10 linee di produzione. Il suo team di ricerca e sviluppo comprende più di 10 ingegneri esperti, mentre l'azienda segnala più di 30 progetti personalizzati all'anno. L'azienda afferma inoltre che il proprio sistema di qualità comprende le certificazioni ISO 9001, ISO 14001 e ISO 13485, con ulteriore documentazione di conformità come RoHS e REACH disponibile per i prodotti applicabili.
Per gli acquirenti che valutano un fornitore di connettori di segnale, queste capacità di produzione e ingegneria possono essere prese in considerazione insieme alle specifiche di prodotto, alle procedure di test, ai requisiti di personalizzazione e alle aspettative di consegna.
Il connettore di segnale Reunion RJ45 è specifico per la trasmissione di dati fino a 10 Gbps se utilizzato con cavi CAT6a o CAT7 idonei e apparecchiature di rete compatibili. Le prestazioni effettive del sistema dipendono dal canale Ethernet completo, inclusi cavo, terminazione e dispositivi attivi.
Le configurazioni selezionate forniscono protezione IP67 quando accoppiate, rendendole adatte per applicazioni in cui è richiesta protezione contro l'esposizione a polvere e acqua. È comunque necessario valutare l'installazione completa per quanto riguarda l'ingresso dei cavi, le condizioni di accoppiamento, il design della custodia e l'esposizione ambientale.
La compatibilità specificata include cavi CAT5e, CAT6, CAT6a e CAT7, che supportano conduttori flessibili o rigidi nell'intervallo AWG 26–22 dichiarato.
Il connettore di segnale industriale RJ45 è specificato per almeno 2.000 cicli di accoppiamento. Ciò è particolarmente rilevante per le apparecchiature che richiedono manutenzione periodica, sostituzione, ispezione o assistenza sul campo.
SÌ. A seconda dei requisiti del progetto, la personalizzazione può includere configurazione, lunghezza del cavo, marcatura, opzioni di alloggiamento e altri dettagli meccanici. Gli acquirenti devono fornire l'ambiente applicativo, le specifiche del cavo, il metodo di installazione, la quantità e il programma di consegna richiesto quando richiedono un preventivo.
Una connessione Ethernet affidabile inizia con la selezione di un connettore che soddisfi i requisiti elettrici, meccanici e ambientali del sistema completo. Per l'automazione industriale, la visione artificiale, la sorveglianza, le apparecchiature LED e altri dispositivi di rete, un'interfaccia RJ45 di livello industriale può fornire la durata e la flessibilità di installazione necessarie oltre all'hardware di rete convenzionale per ufficio.
Riunione combina la compatibilità RJ45 con opzioni per protezione IP, prestazioni di temperatura industriale, configurazioni di montaggio multiple, blocco sicuro e trasmissione Ethernet ad alta velocità. Se stai acquistando unConnettore di segnale RJ45per la produzione OEM, l'integrazione di sistemi o l'acquisto in grandi quantità, esamina prima i requisiti ambientali e dei cavi, quindi discuti la configurazione richiesta con il team di tecnici.
Pronto a sviluppare una connessione Ethernet affidabile per la tua attrezzatura?Contatta Reunion per specifiche tecniche, configurazioni personalizzate, requisiti di esempio e supporto per l'acquisto in blocco.contattacioggi per discutere del tuo progetto di connettore di segnale RJ45 e ricevere una soluzione su misura per la tua applicazione.
