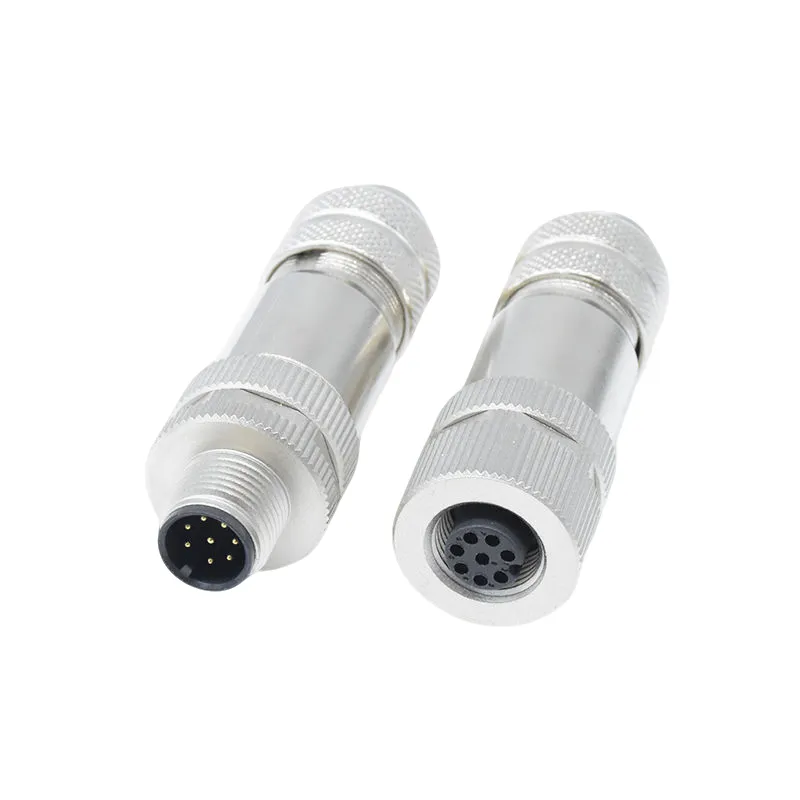

Perché il connettore per sensori industriali serie M12 è essenziale per una connettività affidabile della fabbrica intelligente

I moderni sistemi di automazione dipendono da connessioni stabili tra sensori, controllori, macchine e reti di comunicazione.Riunione'SConnettore per sensore industriale serie M12è progettato per questi ambienti esigenti, combinando un'interfaccia filettata standardizzata da 12 mm, protezione IP67, configurazioni di pin multipli e trasmissione affidabile del segnale per applicazioni di rilevamento e automazione industriale.

Il connettore M12 è diventato uno standard di connessione pratico per i sensori industriali perché bilancia dimensioni compatte, sicurezza meccanica, protezione ambientale e prestazioni elettriche. Per applicazioni che vanno dai sensori di prossimità e fotoelettrici ai dispositivi di pressione, temperatura e IO-Link, la scelta della corretta configurazione M12 può influire direttamente sull'affidabilità del sistema. Reunion fornisce soluzioni di connettori per sensori M12 con configurazioni da 2 a 17 pin, opzioni con codifica A, design schermati o non schermati, contatti in ottone placcato oro e gruppi di cavi personalizzati. Con protezione IP67, test elettrici al 100% e conformità alla norma DIN EN 61076-2-101, la famiglia di connettori è adatta per ambienti industriali impegnativi, apparecchiature per l'imballaggio, elettronica automobilistica, macchinari per la lavorazione alimentare e altri sistemi di automazione industriale.

Sommario

1. Cos'è un connettore per sensore industriale serie M12?
2. Perché il connettore M12 è ampiamente utilizzato nell'automazione industriale?
3. Quali caratteristiche chiave dovrebbero cercare gli ingegneri?
4. Specifiche tecniche del connettore M12 in breve
5. Dove vengono comunemente utilizzati i connettori dei sensori M12?
6. Come scegliere il connettore del sensore M12 giusto?
7. Cosa rende la soluzione M12 di Reunion una scelta pratica?
8. Domande frequenti
9. Conclusione

Cos'è un connettore per sensore industriale serie M12?

Un connettore M12 è un connettore circolare compatto con un'interfaccia nominale di 12 mm, comunemente utilizzato per collegare sensori industriali e componenti di automazione. Il suo meccanismo di accoppiamento filettato crea una connessione sicura che è meno vulnerabile alle vibrazioni rispetto a molti modelli spina-presa convenzionali.

ILConnettore per sensore industriale serie M12è particolarmente associato alle applicazioni dei sensori perché la configurazione con codifica A supporta le comuni funzioni di rilevamento industriale. A seconda del numero di pin e della progettazione elettrica, una connessione M12 può trasmettere alimentazione, segnali discreti, segnali analogici o comunicazione digitale.

La serie M12 di Reunion è progettata secondo la norma DIN EN 61076-2-101 ed è disponibile in configurazioni da 2 a 17 pin. La gamma di prodotti comprende anche versioni schermate e non schermate, diversi metodi di terminazione e cavi assemblati per diversi layout di apparecchiature.

Perché il connettore M12 è ampiamente utilizzato nell'automazione industriale?

I sensori industriali operano spesso in ambienti in cui vibrazioni, polvere, umidità, olio, sostanze chimiche e movimenti meccanici ripetuti sono inevitabili. Un connettore utilizzato in queste condizioni non deve limitarsi a trasferire semplicemente un segnale elettrico.

1. Connessione filettata sicura

Il meccanismo di accoppiamento filettato aiuta a mantenere un accoppiamento stabile quando i sensori vengono installati su macchinari in movimento, nastri trasportatori, apparecchiature robotiche e linee di produzione. Ciò riduce la possibilità di collegamenti intermittenti causati dalle vibrazioni.

2. Design industriale compatto

Il fattore di forma da 12 mm fornisce un utile equilibrio tra spazio di installazione e capacità di connessione. Gli ingegneri possono integrare i sensori in strutture di macchine relativamente compatte senza utilizzare connettori sovradimensionati.

3. Tutela dell'ambiente

La protezione IP67 in condizione accoppiata aiuta a proteggere la connessione dalla polvere e dall'immersione temporanea in acqua. Ciò rende le configurazioni M12 adatte utili per aree di lavaggio, apparecchiature esterne e ambienti di produzione ad alto contenuto di particolato.

4. Supporto per sensori intelligenti

L’automazione industriale si sta sempre più orientando verso sensori connessi e diagnostica in tempo reale. Un'adeguata configurazione M12 a 4 pin può supportare la comunicazione IO-Link, consentendo ai dati dei sensori e alle informazioni diagnostiche di viaggiare attraverso la stessa infrastruttura di connessione.

Quali caratteristiche chiave dovrebbero cercare gli ingegneri?

Non tutti i connettori M12 sono identici. Quando si specifica un connettore per un sistema di rilevamento industriale, gli ingegneri devono valutare le prestazioni elettriche, la protezione ambientale, la costruzione meccanica e la compatibilità con il sensore previsto.

• Interfaccia con codifica A:Una configurazione comune per le applicazioni di sensori industriali.
• Opzioni da 2 a 17 pin:Consente al connettore di soddisfare requisiti di segnale semplici e più complessi.
• Protezione IP67:Adatto a molti ambienti industriali ed esterni esigenti se accoppiato correttamente.
• Contatti placcati oro:I contatti in ottone con placcatura in oro aiutano a mantenere una bassa resistenza di contatto e resistenza alla corrosione.
• Versioni schermate:Utile per applicazioni in cui le interferenze elettromagnetiche possono influenzare i segnali analogici o digitali.
• Opzioni cavo PUR:Adatto per ambienti che coinvolgono olio, fluidi da taglio, prodotti chimici o movimenti frequenti.
• Metodi di terminazione multipli:Le configurazioni di saldatura, saldatura ad immersione, crimpatura e conduttori volanti supportano diversi requisiti di installazione.

Per le applicazioni di rilevamento intelligente, la schermatura, la struttura del cavo, la qualità del contatto e l'integrità del segnale diventano particolarmente importanti. La selezione di queste caratteristiche in base all'ambiente operativo effettivo può aiutare a ridurre i guasti legati alla connessione.

Specifiche tecniche del connettore M12 in breve

Le seguenti specifiche riassumono i parametri elettrici e meccanici rappresentativi della gamma di connettori per sensori M12 con codifica A di Reunion.

Le specifiche generali includono un intervallo di temperatura operativa compreso tra -25°C e +85°C, protezione IP67 una volta accoppiato, almeno 100 cicli di accoppiamento e resistenza alla nebbia salina di 48 ore. Il connettore utilizza isolamento PA66 e contatti in ottone con placcatura in oro. I materiali sono conformi alla direttiva RoHS, mentre le unità produttive vengono sottoposte a test elettrici prima della spedizione.

Dove vengono comunemente utilizzati i connettori dei sensori M12?

La combinazione di struttura compatta, bloccaggio filettato, tenuta ambientale e configurazioni flessibili dei pin rende la connettività M12 adatta a un'ampia gamma di applicazioni di automazione.

Automazione di fabbrica

I sensori di prossimità, i sensori fotoelettrici, gli interruttori di limite e altri sensori della macchina possono utilizzare connessioni M12 per comunicare segnali di rilevamento a PLC e sistemi di controllo.

Produzione automobilistica

Le linee di produzione automobilistica spesso comportano livelli elevati di vibrazioni, movimentazione automatizzata dei materiali e reti estese di sensori. Un connettore meccanicamente sicuro può aiutare a mantenere connessioni affidabili durante il funzionamento continuo.

Macchine per l'imballaggio

Le attrezzature di imballaggio dipendono dal rilevamento accurato di prodotti, posizioni, contenitori e stati della macchina. Le connessioni dei sensori M12 possono semplificare il cablaggio tra sensori e sistemi di controllo dell'automazione.

Lavorazione degli alimenti

Gli ambienti sottoposti a lavaggio richiedono connettori con un'adeguata protezione ambientale. Una connessione M12 con grado di protezione IP67 può essere presa in considerazione laddove è richiesta resistenza alla polvere e all'umidità, a condizione che l'installazione completa sia progettata e mantenuta in modo appropriato.

Produzione intelligente e IO-Link

I sensori abilitati IO-Link possono fornire dati di processo e diagnostica oltre ai segnali di rilevamento convenzionali. Un'adeguata configurazione M12 schermata a 4 pin può fornire una pratica interfaccia per questi dispositivi collegati.

Come scegliere il connettore del sensore M12 giusto?

La scelta di un connettore M12 dovrebbe iniziare dai requisiti elettrici e meccanici del sensore anziché selezionare semplicemente l'opzione dal costo più basso.

1. Conferma il conteggio dei pin.Determinare quante connessioni di alimentazione, segnale, comunicazione e ausiliari sono necessarie.
2. Controllare i requisiti di tensione e corrente.Assicurarsi che la configurazione selezionata fornisca una capacità elettrica sufficiente per l'applicazione.
3. Scegli il tipo di codifica.I connettori M12 con codifica A sono comunemente associati ad applicazioni di sensori e attuatori.
4. Valutare le condizioni ambientali.Considerare acqua, polvere, olio, sostanze chimiche, temperatura, vibrazioni ed esposizione esterna.
5. Determinare se è necessaria la schermatura.Le versioni schermate possono essere vantaggiose per le applicazioni di comunicazione analogica e digitale sensibili alle emissioni EMI.
6. Selezionare il cavo appropriato.Il PUR può essere vantaggioso in ambienti industriali esigenti, mentre il PVC può essere adatto ad applicazioni meno aggressive.
7. Specificare l'orientamento del connettore.I design diritti e ad angolo retto possono aiutare a ottimizzare il percorso dei cavi e lo spazio di installazione disponibile.

Per le applicazioni IO-Link, la configurazione con codifica A a 4 pin è una scelta comune. Laddove la posa dei cavi, le condizioni elettromagnetiche o il movimento della macchina sono impegnativi, la struttura e la schermatura del cavo devono essere valutate insieme al connettore stesso.

Cosa rende la soluzione M12 di Reunion una scelta pratica?

Riunione combina la produzione di connettori, la lavorazione dei cavi, l'assemblaggio e i test elettrici all'interno di un processo di produzione integrato. Questo approccio fornisce un maggiore controllo sulle fasi critiche della produzione, dalla lavorazione meccanica di precisione e placcatura selettiva allo stampaggio a iniezione e all'ispezione finale.

La produzione di connettori M12 dell'azienda comprende l'assemblaggio automatizzato e la verifica elettrica al 100% che copre continuità, resistenza di isolamento e tenuta dielettrica. I test ambientali in batch vengono utilizzati anche per parametri quali la tenuta IP67 e la resistenza alla nebbia salina.

Per gli OEM e gli integratori di sistemi, la personalizzazione può estendersi oltre il corpo del connettore. Le opzioni disponibili includono:

• Configurazioni da 2 a 17 pin
• Lunghezze dei cavi personalizzate da 0,2 m a 20 m
• Guaine cavi in ​​PUR o PVC
• Configurazioni diritte o ad angolo retto
• Design con montaggio a pannello o su cavo
• Costruzione schermata o non schermata
• Terminazione a saldare, a crimpare, a immersione o con conduttore volante
• Marcatura e confezionamento cavi personalizzati

Per gli acquirenti che valutano i fornitori, i sistemi di qualità e la tracciabilità possono essere importanti tanto quanto le specifiche fisiche del connettore. Reunion afferma che la sua produzione opera secondo i sistemi di gestione ISO 9001, ISO 14001 e ISO 13485, con materiali conformi alla direttiva RoHS e documentazione di ispezione conservata.

Domande frequenti

1. Per cosa viene utilizzato principalmente un connettore per sensore industriale serie M12?

Un connettore sensore M12 viene utilizzato principalmente per collegare sensori industriali con sistemi di controllo, PLC, moduli I/O e apparecchiature di automazione. Le applicazioni tipiche includono sensori di prossimità, sensori fotoelettrici, sensori di pressione, sensori di temperatura e dispositivi IO-Link.

2. Quale configurazione M12 viene comunemente utilizzata per IO-Link?

Una configurazione M12 con codifica A a 4 pin viene comunemente utilizzata per le applicazioni di sensori IO-Link. Una disposizione tipica prevede collegamenti di alimentazione e la linea di comunicazione C/Q. È possibile selezionare versioni schermate e un'adeguata struttura del cavo industriale in caso di interferenze elettromagnetiche o cavi più lunghi.

3. Un connettore M12 può trasmettere sia alimentazione che dati?

SÌ. A seconda della configurazione dei pin e dell'applicazione, una connessione M12 può trasportare sia funzioni di alimentazione che di segnale o di comunicazione. Ad esempio, una configurazione a 4 pin può supportare alimentazione e dati IO-Link, mentre le versioni con un numero di pin maggiore possono ospitare segnali aggiuntivi.

4. Un connettore M12 è adatto per ambienti industriali umidi o polverosi?

I connettori M12 opportunamente progettati e accoppiati correttamente possono fornire una forte protezione ambientale. La gamma di connettori per sensori di Reunion è classificata IP67 nella condizione accoppiata, rendendola adatta a molte applicazioni polverose, umide, esterne e legate al lavaggio. L'installazione completa deve essere sempre valutata in base alle effettive condizioni ambientali.

5. Quali opzioni di cavo sono disponibili per i gruppi M12 personalizzati?

È possibile fornire assemblaggi personalizzati con diverse lunghezze di cavo, rivestimenti in PUR o PVC, configurazioni di connettori diritti o ad angolo retto, opzioni di schermatura e assemblaggi di cavi a terminazione singola o doppia. Ciò consente di adattare la connessione ai diversi layout della macchina e ai requisiti di installazione dei sensori.

Conclusionee

Una rete di sensori affidabile inizia con connessioni fisiche affidabili. Il connettore M12 giusto può fornire accoppiamento meccanico sicuro, protezione ambientale, bassa resistenza di contatto, capacità di segnale flessibile e compatibilità con le moderne architetture di automazione. Con configurazioni multiple di pin, opzioni schermate, protezione IP67 e gruppi di cavi personalizzati, la soluzione M12 di Reunion è in grado di supportare un'ampia gamma di requisiti di rilevamento industriale. Se stai progettando un nuovo sistema di sensori o stai sostituendo connettori industriali esistenti, scopri di più sul connettore per sensori industriali serie M12 econtattaciper assistenza tecnica, specifiche personalizzate e un preventivo incentrato sull'applicazione.
