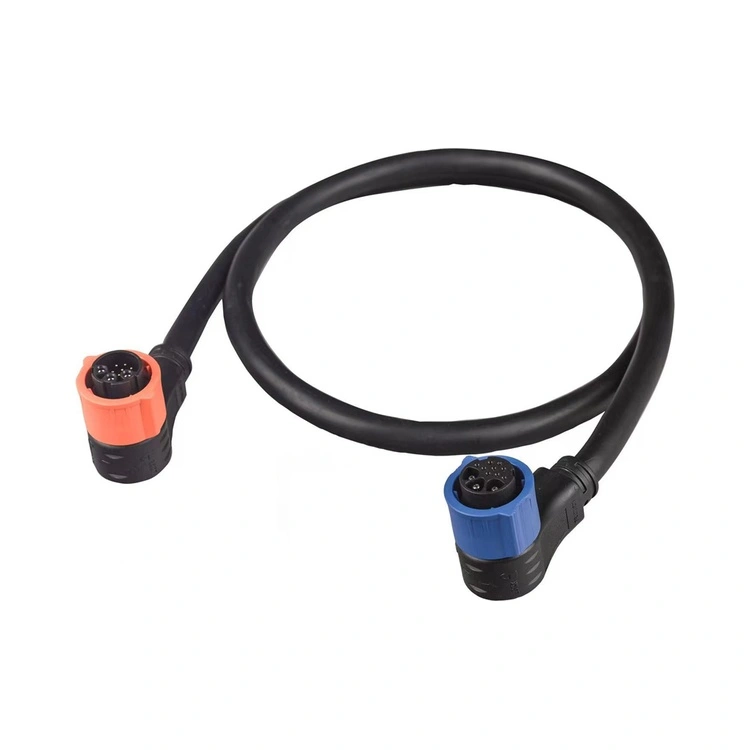

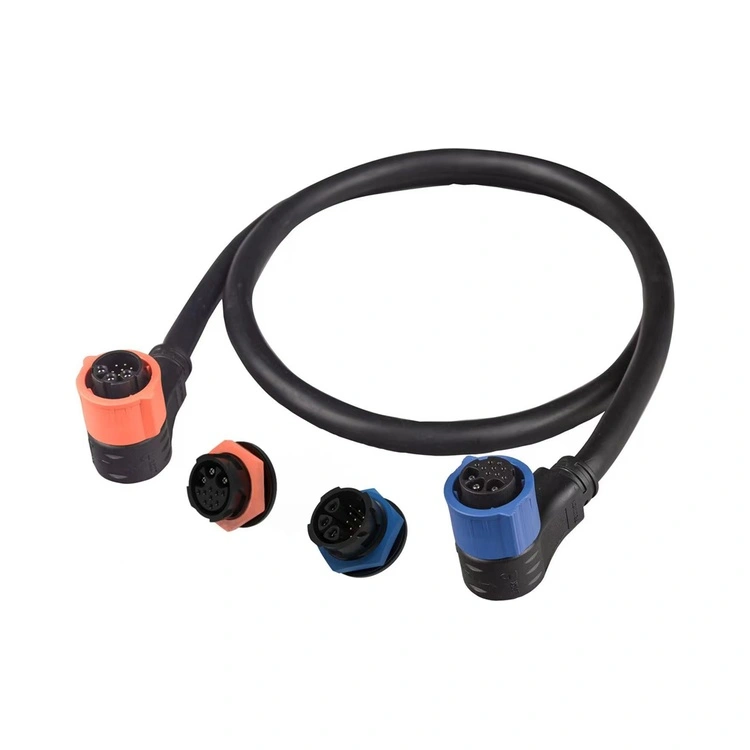

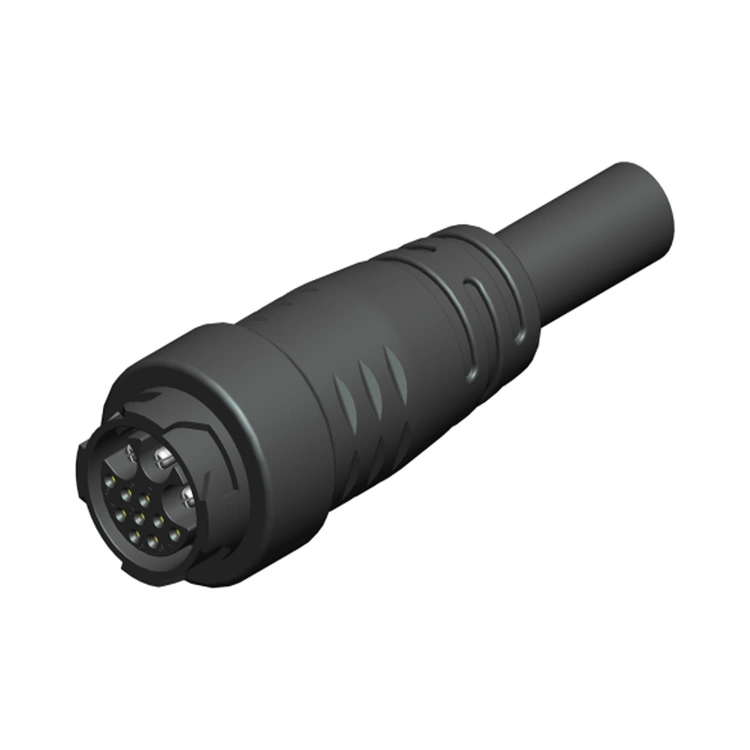

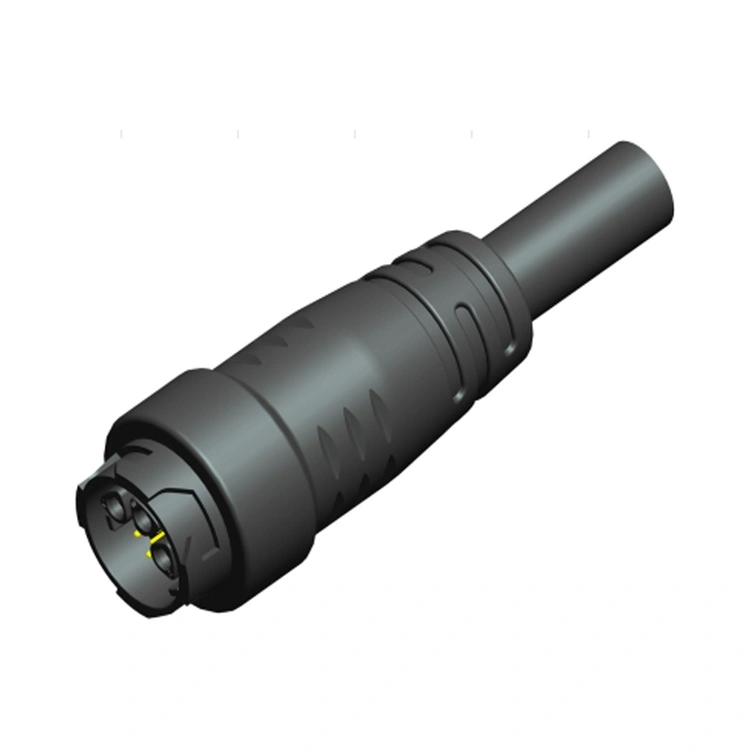

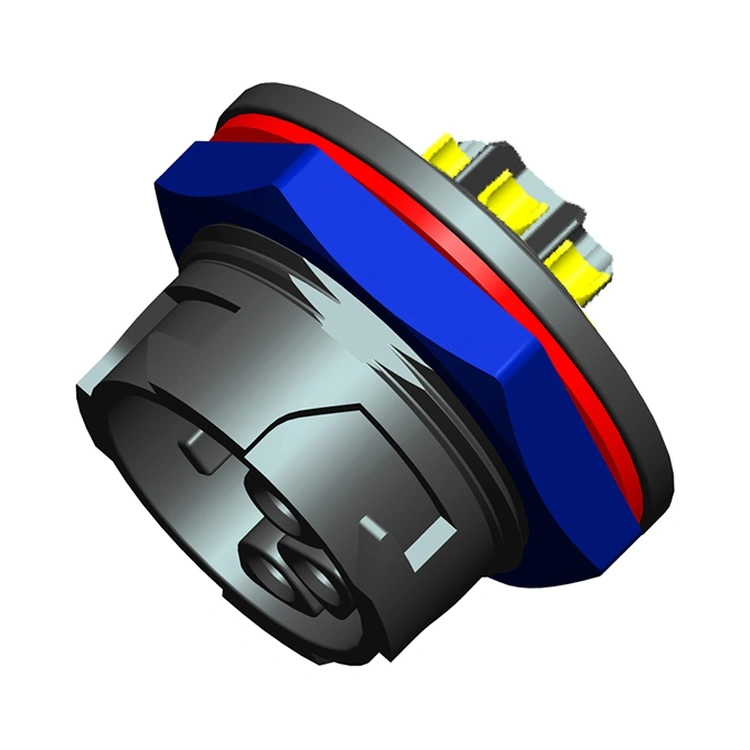

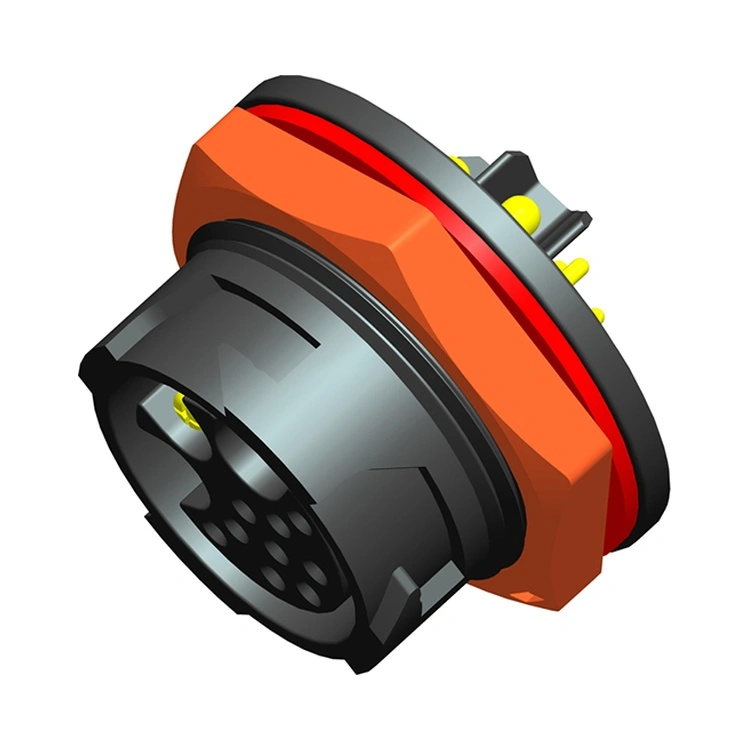

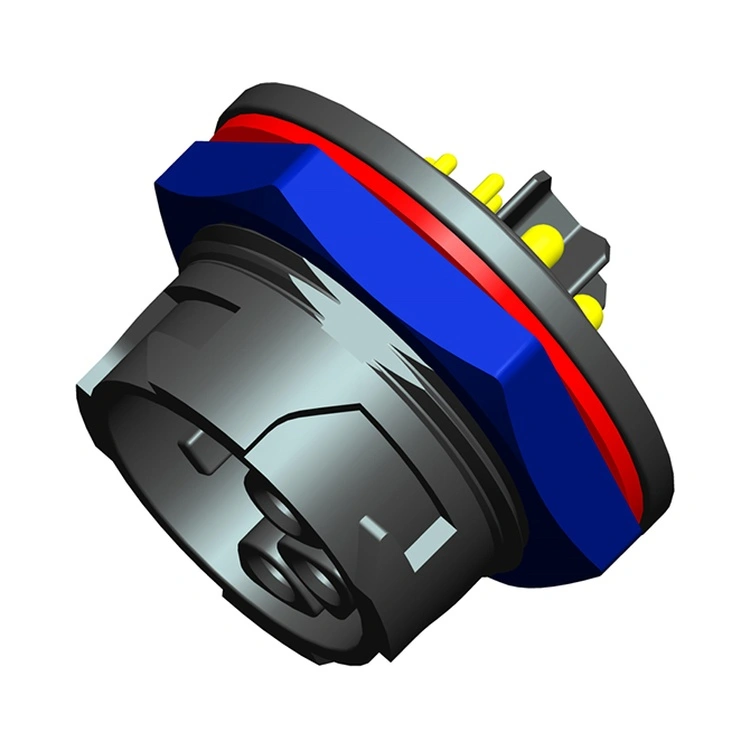

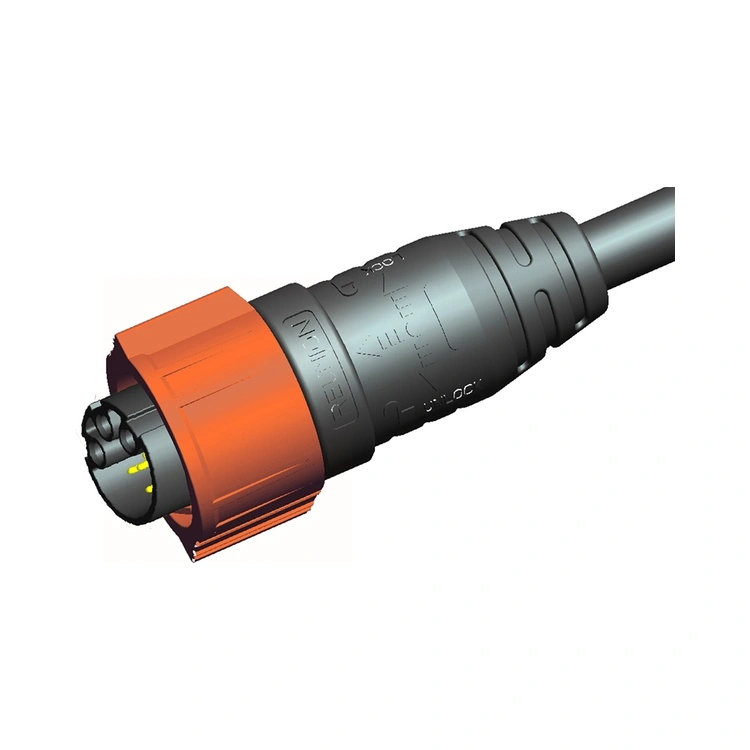

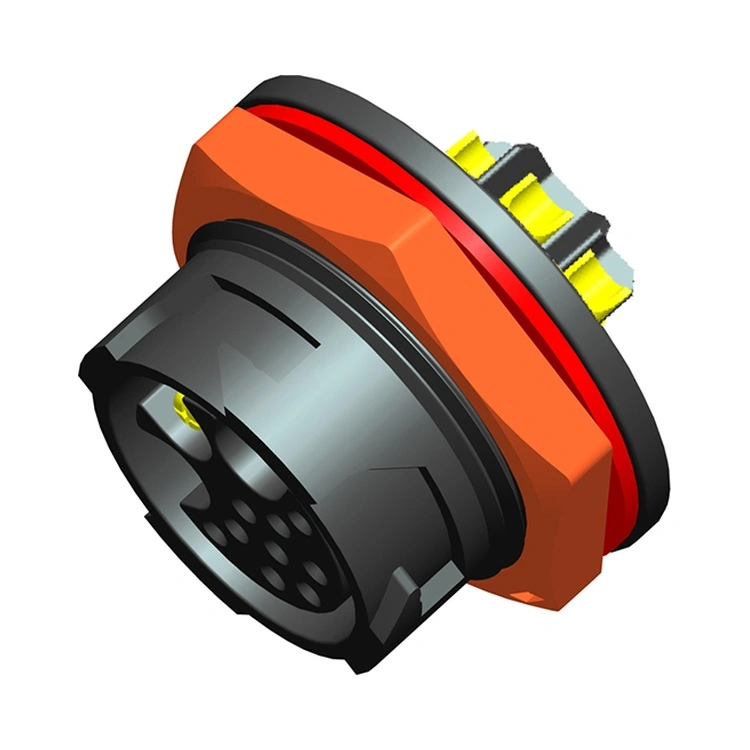

Il connettore ibrido di potenza e segnale serie X è l'innovativa soluzione di interconnessione di Reunion che combina l'erogazione di potenza e la trasmissione del segnale in un unico alloggiamento salvaspazio. Questo connettore risponde alla crescente domanda da parte dei produttori di apparecchiature di ridurre lo spazio sul pannello, il numero di cavi e la complessità di installazione integrando più tipi di connessione in un'unica interfaccia.
I contatti di potenza sono progettati per connessioni sicure e a bassa resistenza, mentre i contatti di segnale sono schermati e posizionati per ridurre al minimo la diafonia. Reunion produce la serie X attraverso un processo integrato verticalmente, dalla lavorazione meccanica di precisione e dallo stampaggio a iniezione fino all'assemblaggio automatizzato e ai test elettrici al 100%. Per gli ingegneri che progettano apparecchiature industriali avanzate, batterie, energia, bici elettriche, LED o robotica, questo connettore fornisce una soluzione affidabile ed efficiente che semplifica il cablaggio e riduce l'ingombro complessivo del sistema.

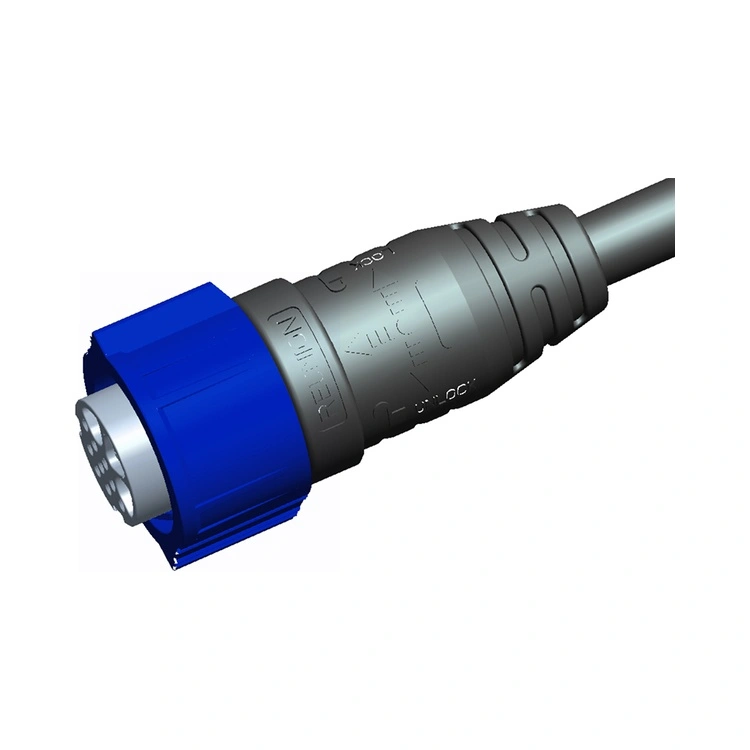

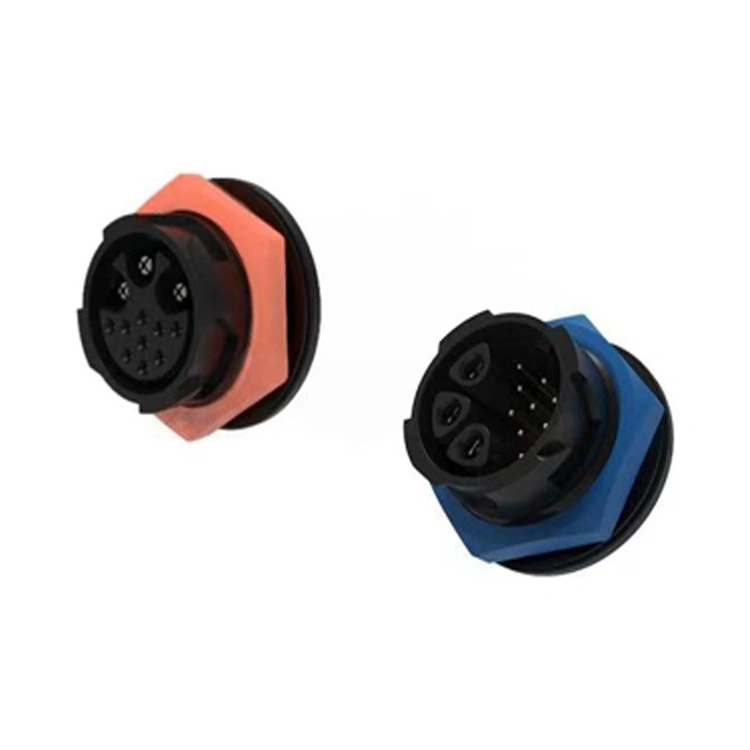

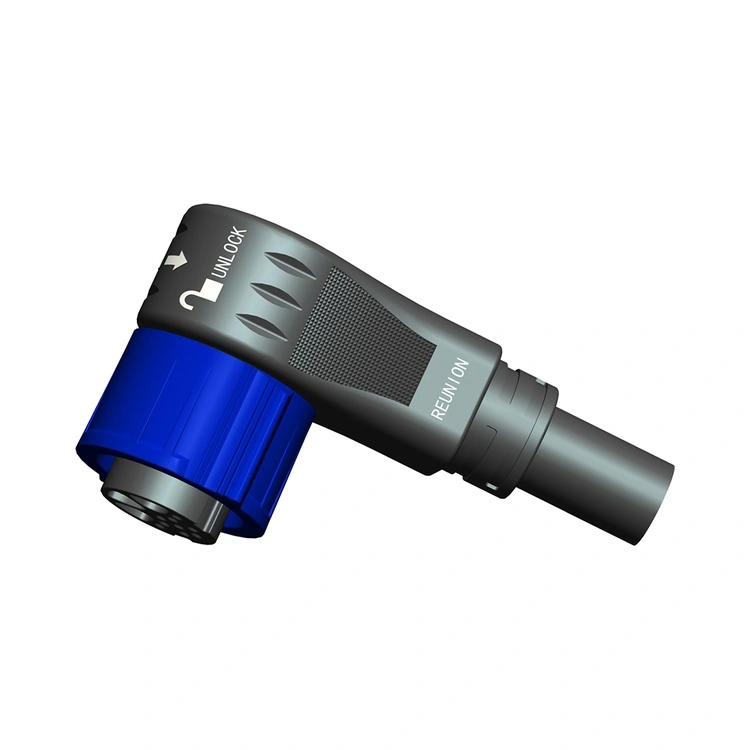

| Caratteristica | Beneficio |
| Alimentazione e segnale in un unico connettore | Combina l'erogazione di potenza (fino a 30 A) e la trasmissione del segnale in un'unica interfaccia, riducendo lo spazio sul pannello e il numero di cavi. |
| Sistema di bloccaggio della rotazione rapida | Accoppiamento rapido con una sola mano con conferma acustica del blocco: riduce i tempi di installazione e manutenzione. |
| Tenuta ambientale IP67 | A tenuta di polvere e protetto contro l'immersione temporanea: affidabile per applicazioni industriali ed esterne. |
| Configurazioni multiple di segnale di potenza | Serie 1X: 2+4 pin Serie 3X: 3+9 pin —si adatta a diversi requisiti di potenza e segnale. |
| Custodia in plastica | Materiale in nylon: UL94-V0, resistente alla corrosione, resistente all'usura |
| Contatti placcati in oro | Bassa resistenza di contatto e protezione dalla corrosione: mantiene le prestazioni per centinaia di cicli di accoppiamento. |
| Da -40°C a +105°C Funzionamento | L'ampio intervallo di temperature copre condizioni industriali ed esterne estreme. |
| Parametro | Specifica |
| Configurazioni dei contatti | 3 potenze + 9 segnali |
| Corrente di contatto di potenza | Fino a 30A per contatto |
| Tensione di alimentazione | Fino a 300 V CA/CC |
| Corrente di contatto del segnale | Fino a 5 A per contatto |
| Tensione del segnale | Fino a 30 V CC |
| Resistenza di contatto | ≤5mΩ |
| Resistenza di isolamento | ≥2000MΩ |
| Resistenza dielettrica | 1500 V CA per 1 minuto |
| Cicli di accoppiamento | ≥1.000 volte |
| Temperatura operativa | -40°C~+105°C |
| Grado di protezione | IP67 (condizione accoppiata) |
| Materiale dell'alloggiamento | PA6+GF colore nero |
| Materiale di contatto | C54400 e C3602 placcatura in oro e placcatura nel |
| Uscita via cavo | Dritto o ad angolo retto |
| Aspetto | Riunione Serie X Ibrida | Connettori di alimentazione e segnale separati | Marchi europei premium di connettori ibridi |
| Spazio nel pannello | È necessario un ritaglio del pannello | Sono necessari due ritagli nel pannello | Ritaglio di un pannello |
| Conteggio cavi | È necessario un cavo | Sono necessari due cavi | Un cavo |
| Prezzo | Prezzi convenienti | Costo dei componenti inferiore, costo di installazione più elevato | 3-4× più alto |
| Tempo di installazione | Ridotto (un connettore) | Esteso (due connettori) | Ridotto |
| Sigillatura IP67 | Standard | Variabile | Standard |
| Configurazioni dei contatti | Molteplici opzioni – complete | Personalizzabile | Portata limitata |
| Potenza nominale | Fino a 30A | Simile | Simile |
| Test elettrici al 100%. | Ogni unità | Basato su campioni | Basato su campioni |
| Tracciabilità | ERP tracciabile | Variabile | SÌ |
| Tempi di consegna | 12-15 giorni | 4-8 settimane | 4-8 settimane |
| Personalizzazione | MOQ basso | Variabile | MOQ elevato |
Il vantaggio della Riunione: Ottieni connettività integrata del segnale di alimentazione, requisiti di spazio ridotti sul pannello e gestione semplificata dei cavi, il tutto a prezzi convenienti, senza i costi aggiuntivi dei marchi europei.
| Certificazione | Ambito |
| ISO9001:2015 | Gestione della qualità: progettazione, produzione e servizio post-vendita. |
| ISO14001:2015 | Gestione ambientale: riduzione verificata dei rifiuti e pratiche sostenibili. |
| ISO 13485:2016 | Gestione della qualità dei dispositivi medici: applicabile alla serie X utilizzata in apparecchiature diagnostiche o di monitoraggio. |
| Riconosciuto UL | Certificazione di sicurezza a livello di componente per i mercati nordamericani. |
| RoHS | Limitazione delle sostanze pericolose: conformità alla Direttiva UE. |
La linea di produzione della serie X di Reunion opera sotto severi controlli di processo. La tenuta IP67 è verificata su ogni lotto di produzione mediante prove di immersione vera e propria. Per ogni lotto vengono conservati i registri dei test, i certificati dei materiali e i rapporti di ispezione.
Il vantaggio principale èspazio ed efficienza dei cavi. Un connettore ibrido:
Riduce i ritagli del pannello– Un connettore contro due o tre connettori separati.
Riduce il numero di cavi– Un cavo assemblato rispetto a più cavi.
Semplifica l'installazione– Un'operazione di accoppiamento rispetto a più operazioni.
Riduce potenziali punti di guasto– Meno connessioni significano meno punti di guasto.
Migliora la gestione dei cavi– Un cavo è più facile da instradare e fissare.
Per le apparecchiature con spazio limitato sul pannello, come dispositivi medici, robotica o controlli industriali compatti, il connettore ibrido è spesso essenziale.
Reunion consiglia le seguenti pratiche di installazione:
Accoppiamento– Spingere con decisione finché non si sente un clic che conferma il bloccaggio.
Ispezione dell'O-ring– Sostituire l'O-ring se sono visibili deformazioni, crepe o indurimenti.
Raggio di curvatura del cavo– Mantenere il minimo5× diametro del cavo all'ingresso del connettore.
Orientamento– Orientare l'uscita del cavo verso il basso per installazioni esterne/lavabili.
