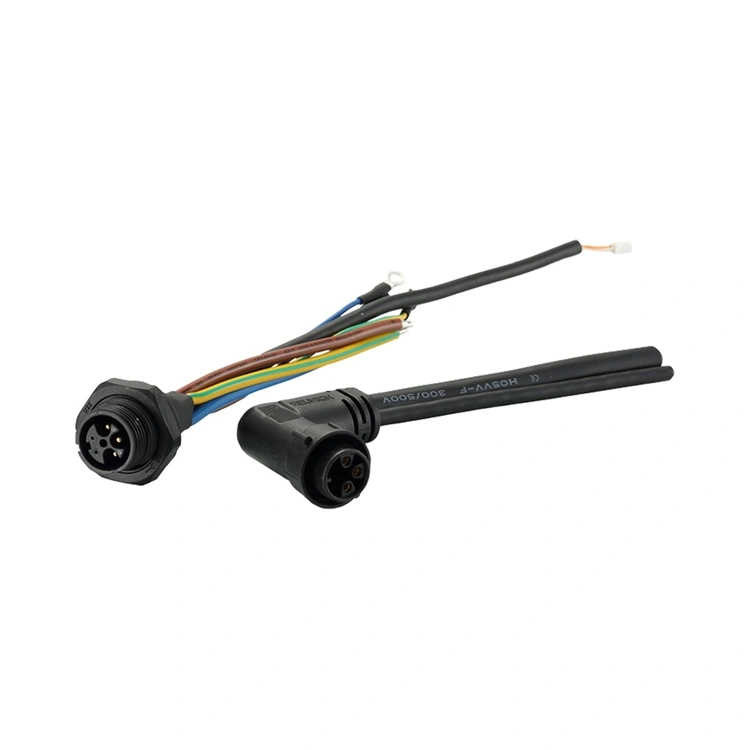

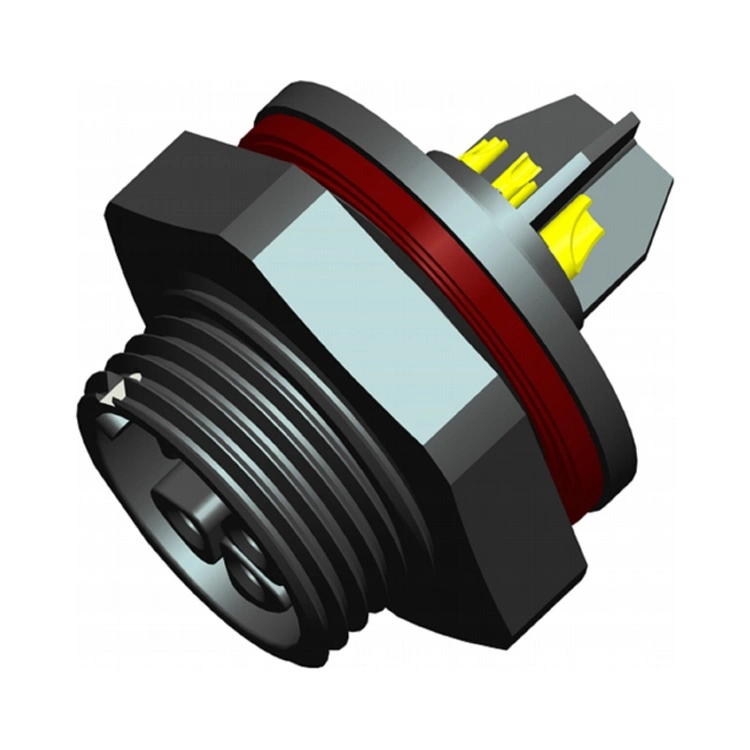

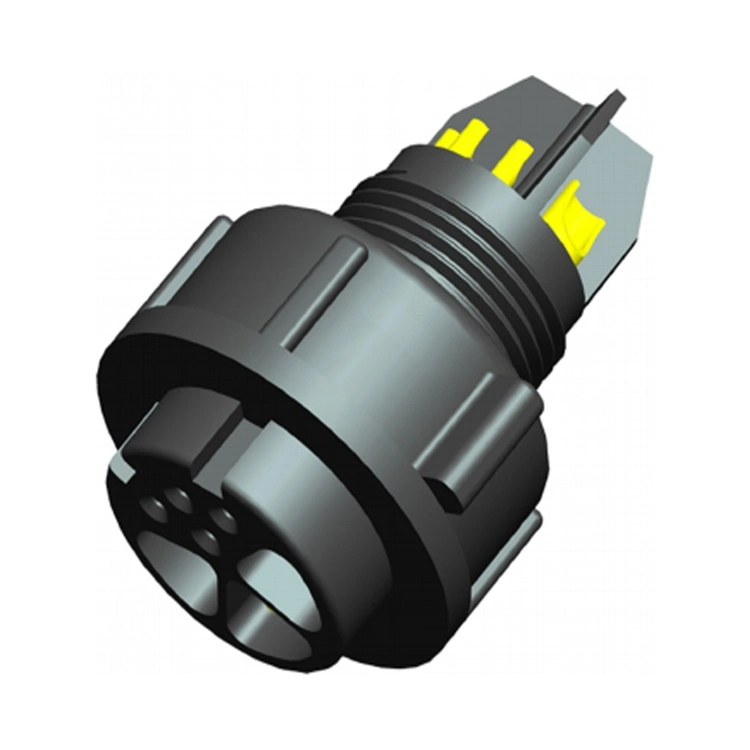

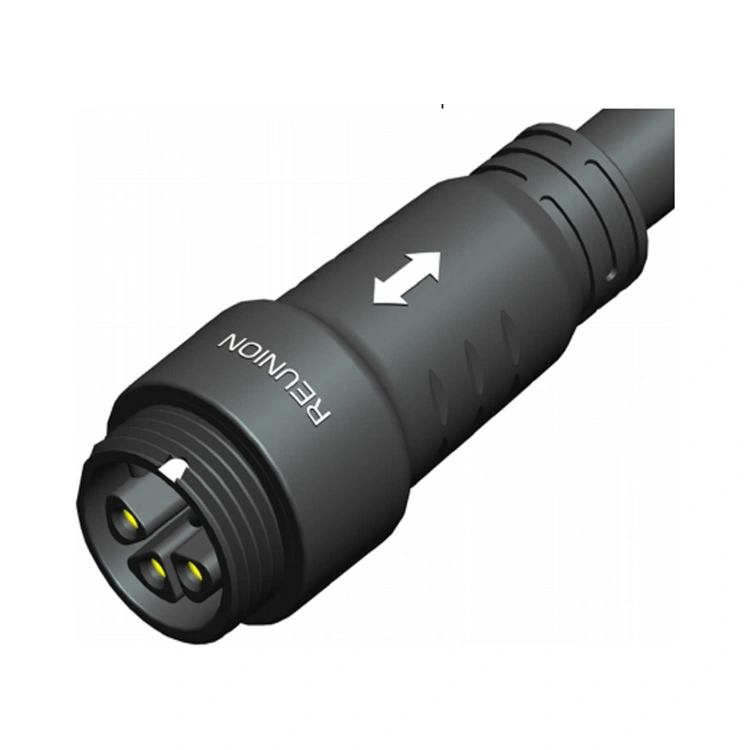

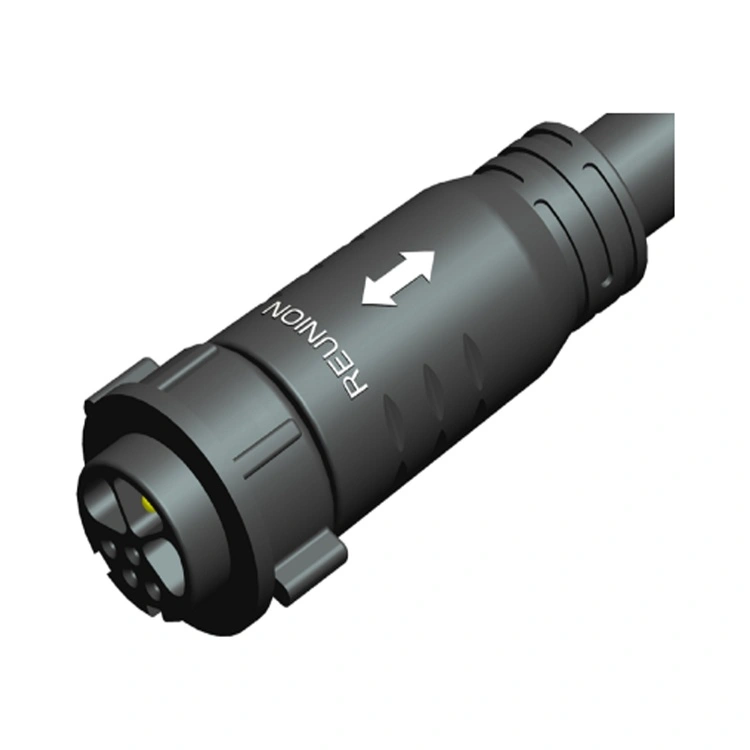

Il connettore ibrido di alimentazione e segnale serie M è la soluzione di interconnessione integrata di Reunion per applicazioni che richiedono sia alimentazione che trasmissione dati all'interno di un unico alloggiamento compatto. Questo connettore combina la robusta tenuta ambientale e il meccanismo di bloccaggio filettato della serie M con configurazioni ibride di contatti di segnale di alimentazione, eliminando la necessità di cavi di alimentazione e di segnale separati.
I contatti di alimentazione sono progettati per connessioni sicure e a bassa resistenza con cavi di diametro fino a 14 AWG, mentre i contatti di segnale sono schermati e posizionati per ridurre al minimo la diafonia. Reunion produce la serie M attraverso un processo integrato verticalmente, dalla lavorazione di precisione all'assemblaggio automatizzato e ai test elettrici al 100%. Per gli ingegneri che progettano apparecchiature industriali compatte, robotica o sistemi automatizzati, questo connettore fornisce una soluzione affidabile ed efficiente che riduce la complessità del cablaggio e i requisiti di spazio sul pannello.
| Caratteristica | Beneficio |
| Alimentazione e segnale in un unico connettore | Combina l'erogazione di potenza (fino a 22 A) e la trasmissione del segnale in un'unica interfaccia, riducendo lo spazio sul pannello, il numero di cavi e i tempi di installazione. |
| Tenuta ambientale IP67 | A tenuta di polvere e protetto contro l'immersione temporanea: affidabile per ambienti industriali, lavabili ed esterni. |
| Meccanismo di bloccaggio filettato | Accoppiamento resistente alle vibrazioni: impedisce la disconnessione accidentale in applicazioni ad alte vibrazioni. |
| Configurazioni multiple di segnale di potenza | Serie 1M 2+4 Pin, 7 Pin e 9 Pin Serie 2M 3+2, 3+4Pin e 9Pin: si adatta a diversi requisiti di alimentazione e segnale. |
| Contatti placcati in oro | Bassa resistenza di contatto e protezione dalla corrosione: mantiene le prestazioni per centinaia di cicli di accoppiamento. |
| Da -40°C a +105°C Funzionamento | L'ampio intervallo di temperature copre condizioni industriali ed esterne estreme. |
| Opzioni di terminazione flessibili | Saldatura, saldatura a immersione e PCB: si adattano a diversi metodi di assemblaggio. |
| Parametro | Serie 1M | serie 2M |
| Configurazioni dei contatti | 2+4 pin, 7 pin, 8 pin | 3+2 poli, 3+4 poli, 9 poli |
| Corrente di alimentazione | 12A | 22A |
| Tensione di alimentazione | 250 V | 800 V |
| Corrente del segnale | 6A | 9A |
| Tensione del segnale | Fino a 50 V CA/CC | |
| Resistenza di isolamento | ≥2000MΩ | ≥2000MΩ |
| Cicli di accoppiamento | ≥1000 volte | ≥1000 volte |
| Temperatura operativa | -40°C~+105°C | -40°C~+105°C |
| Grado di protezione | IP67 (condizione accoppiata) | IP67 (condizione accoppiata) |
| Materiale dell'alloggiamento | PA6 | PA6 |
| Materiale di contatto | Lega di rame con placcatura in oro | Lega di rame con placcatura in oro |
Il connettore ibrido di potenza e segnale serie M viene utilizzato in tutti i settori in cui la connettività combinata di potenza e segnale semplifica la progettazione delle apparecchiature e riduce la complessità dell'installazione.
Robotica: potenza del motore + feedback dell'encoder, potenza dell'attrezzatura all'estremità del braccio + segnali del sensore.
Automazione industriale - Potenza dell'attuatore + feedback di posizione, controllo della valvola + monitoraggio dello stato.
Dispositivi medici: alimentazione della pompa + segnali del sensore di flusso, alimentazione dell'apparecchiatura diagnostica + dati.
Illuminazione a LED - Driver LED ad alta potenza + segnali di controllo DALI/DMX.
Sensori industriali - Potenza del sensore + comunicazione IO-Link.
Produzione automobilistica: potenza e segnali di controllo delle apparecchiature della catena di montaggio.
Energia rinnovabile: potenza dell'inseguitore solare e feedback sulla posizione.
| Certificazione | Ambito |
| ISO9001:2015 | Gestione della qualità: progettazione, produzione e servizio post-vendita. |
| ISO14001:2015 | Gestione ambientale: riduzione verificata dei rifiuti e pratiche sostenibili. |
| ISO 13485:2016 | Gestione della qualità dei dispositivi medici: applicabile alla serie M utilizzata in apparecchiature diagnostiche o di monitoraggio. |
| Riconosciuto UL | Certificazione di sicurezza a livello di componente per i mercati nordamericani. |
| RoHS | Limitazione delle sostanze pericolose: conformità alla Direttiva UE. |
La linea di produzione della serie M di Reunion opera sotto severi controlli di processo. La tenuta IP67 è verificata su ogni lotto di produzione mediante prove di immersione vera e propria. Per ogni lotto vengono conservati i registri dei test, i certificati dei materiali e i rapporti di ispezione.
Entrambi i connettori combinano alimentazione e segnale in un'unica interfaccia, ma soddisfano esigenze applicative diverse:

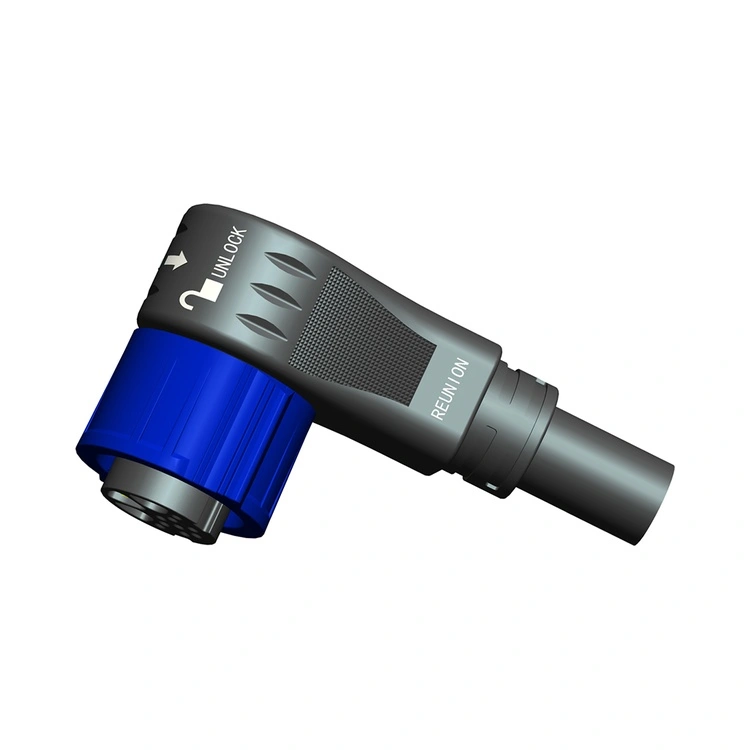

| Aspetto | Ibrido della serie M | Ibrido della serie X |
| Meccanismo di bloccaggio | Sistema di chiusura filettato | Sistema di bloccaggio della rotazione rapida |
| Sigillatura | IP67 (standard) | IP67 (standard) |
| Potenza nominale | Fino a 22A | Fino a 30A |
| Dimensione della conchiglia | Serie 1M, 2M | Serie 1X, 3X |
| Applicazione primaria | Industriale, robotica, illuminazione a LED, | Apparecchiature di prova, robotica, batteria, energia, display a LED |
