Riepilogo dell'articolo:ILConnettore push-pull in metallo serie Scombina struttura compatta, bloccaggio push-pull sicuro, schermatura EMC completa e configurazioni di contatti flessibili per apparecchiature in cui l'affidabilità della connessione e lo spazio di installazione limitato sono importanti. Sviluppato daRiunione, la serie è progettata per apparecchiature mediche, strumenti di test e misurazione, tecnologia indossabile e sistemi elettronici portatili. Con dimensioni del guscio da 0 a 2, molteplici opzioni di contatto, oltre 5.000 cicli di accoppiamento e un intervallo di temperatura fino a -45°C, fornisce un equilibrio pratico tra miniaturizzazione, durata e prestazioni elettriche.
Sommario
- Cos'è il connettore push-pull in metallo della serie S?
- Quali sono i principali vantaggi della serie S?
- Quali sono le specifiche tecniche principali?
- Dove viene utilizzato il connettore push-pull in metallo della serie S?
- In che modo gli ingegneri dovrebbero selezionare il connettore giusto?
- Come è possibile personalizzare la serie S?
- In che modo Reunion controlla la qualità del prodotto?
- Domande frequenti

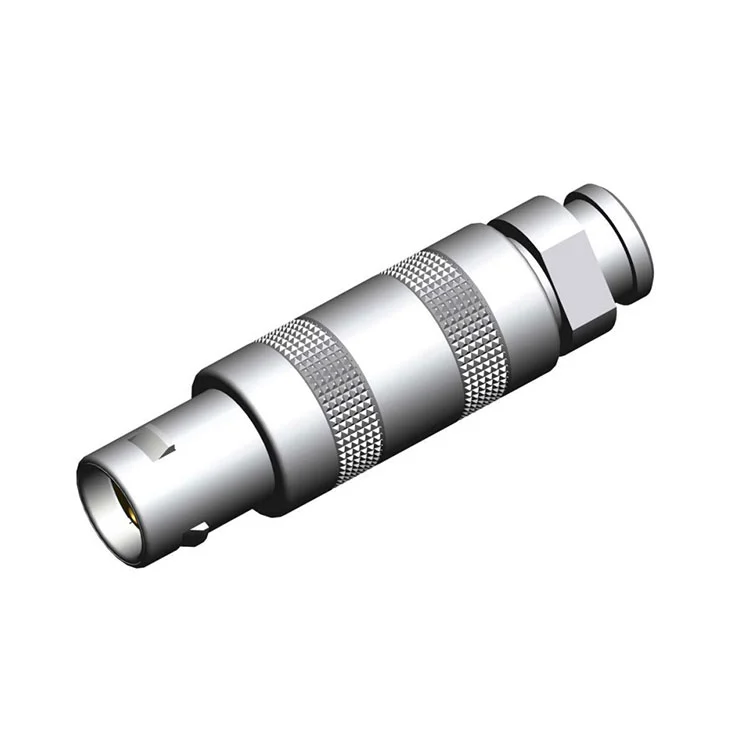

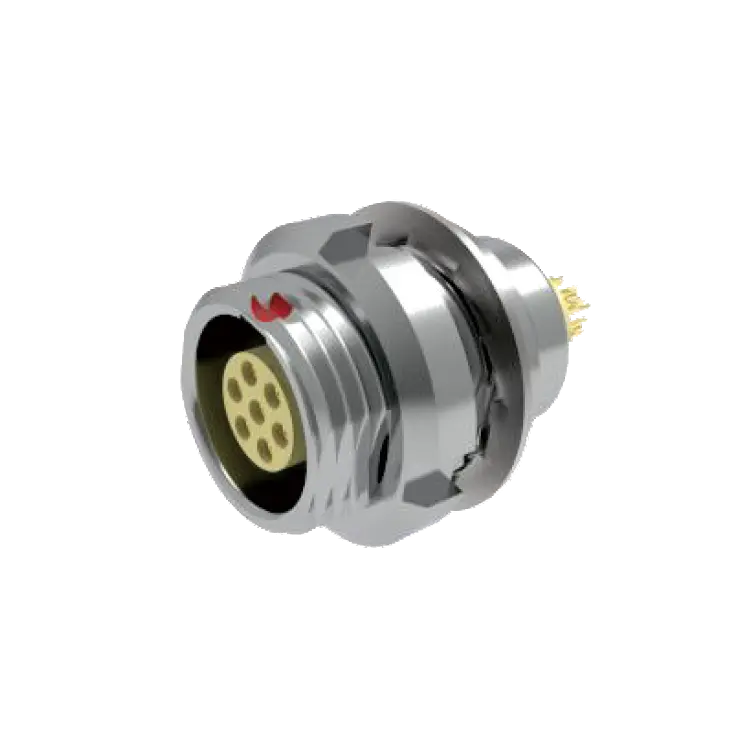

Cos'è il connettore push-pull in metallo della serie S?
ILConnettore push-pull in metallo serie Sè un connettore circolare compatto sviluppato per applicazioni che richiedono connessioni elettriche affidabili in spazi di installazione limitati. A differenza dei connettori filettati convenzionali, il suo meccanismo di autoaggancio push-pull consente un accoppiamento e un disaccoppiamento rapidi fornendo al contempo un feedback tattile e acustico quando la connessione è correttamente innestata.
Riunione posiziona la serie S per apparecchiature portatili e con vincoli di spazio in cui le dimensioni del connettore, l'affidabilità meccanica, la schermatura e la facilità di funzionamento influenzano la progettazione del sistema. La sua struttura in metallo fornisce resistenza meccanica e schermatura elettromagnetica a 360 gradi, mentre il suo profilo sottile aiuta a ridurre al minimo la sporgenza dal pannello dell'apparecchiatura.
La serie è disponibile in diverse dimensioni di calotta e configurazioni di contatto. A seconda della configurazione, gli ingegneri possono selezionare la terminazione a saldare o PCB per soddisfare i diversi requisiti di assemblaggio. Questa flessibilità rende il connettore adatto sia per prototipi compatti che per apparecchiature professionali prodotte in serie.
Quali sono i principali vantaggi della serie S?
La selezione del connettore raramente si basa su un'unica specifica. Per i dispositivi elettronici portatili e le apparecchiature professionali, i progettisti in genere devono bilanciare lo spazio di installazione, la sicurezza della connessione, l'integrità del segnale, la durata e i requisiti di produzione. La Serie S affronta questi fattori attraverso diverse caratteristiche di progettazione.
Costruzione compatta e leggera
Il design a basso profilo riduce la quantità di alloggiamento del connettore che si estende oltre la superficie di montaggio. Ciò è particolarmente utile negli strumenti portatili e negli chassis compatti dove ogni millimetro di spazio sul pannello è importante.
Chiusura rapida push-pull
Il meccanismo di autoaggancio supporta il funzionamento rapido con una sola mano. Un clic udibile e un feedback tattile aiutano gli operatori a identificare l'innesto riuscito, il che è particolarmente utile quando i connettori devono essere installati in posizioni ristrette o visivamente limitate.
Schermatura EMC a 360 gradi
L'alloggiamento interamente in metallo fornisce una schermatura elettromagnetica continua attorno all'interfaccia di connessione. Le specifiche pubblicate indicano un'attenuazione superiore a 60 dB a 100 MHz, rendendo la serie adatta per apparecchiature in cui le interferenze elettromagnetiche possono influenzare i segnali sensibili.
Elevata durata dell'accoppiamento
La serie S è progettata per connessioni e disconnessioni ripetute, con una durata nominale di oltre 5.000 cicli di accoppiamento. Ciò è importante per apparecchiature di test, strumenti medici e sistemi portatili che vengono sottoposti a frequente manutenzione o riconfigurati.
- Installazione a pannello a basso profilo
- Operazione di autoaggancio push-pull
- Custodia metallica per schermatura elettromagnetica
- Molteplici dimensioni della calotta e configurazioni dei contatti
- Più di 5.000 cicli di accoppiamento
- Opzioni di temperatura operativa da -45°C a +125°C
Quali sono le specifiche tecniche principali?
Comprendere le specifiche elettriche e meccaniche è essenziale prima di integrare un connettore circolare in un nuovo prodotto. Le seguenti specifiche riassumono la configurazione pubblicata della Serie S.
| Parametro | Specifiche della serie S |
|---|---|
| Materiale della calotta | Ottone, standard |
| Dimensioni della conchiglia | 0, 1 e 2 |
| Opzioni di contatto | Da 2 a 6 pin nella configurazione di riferimento; potrebbero essere disponibili opzioni a densità più elevata |
| Valutazione attuale | Da 5 A a 15 A per contatto, a seconda del calibro del contatto |
| Valutazione della tensione | Da 200 V a 500 V CA/CC |
| Cicli di accoppiamento | Più di 5.000 operazioni |
| Intervallo di temperatura | Da -45°C a +125°C |
| Schermatura EMI | Schermatura metallica a 360°; Attenuazione >60 dB a 100 MHz |
| Protezione dall'ingresso | Norma IP50 |
| Resistenza alla nebbia salina | Più di 72 ore |
| Resistenza di contatto | ≤5 mΩ iniziale |
| Resistenza di isolamento | ≥5000 MΩ a 500 VCC |
Prima della qualificazione del prodotto finale, è necessario verificare sempre i valori nominali effettivi rispetto alla configurazione specifica del connettore, alla dimensione dei contatti, al metodo di terminazione e alle condizioni operative previste.
Dove viene utilizzato il connettore push-pull in metallo della serie S?
La combinazione di dimensioni compatte, bloccaggio rapido, schermatura e resistenza meccanica rende la serie S adatta per apparecchiature che richiedono collegamenti frequenti pur mantenendo un ingombro complessivo ridotto.
Attrezzature mediche e diagnostiche
I sistemi a ultrasuoni portatili, i monitor paziente, i pulsossimetri, le apparecchiature elettrochirurgiche e gli strumenti diagnostici possono trarre vantaggio da connettori compatti che rimangono sicuri durante lo spostamento e la manutenzione delle apparecchiature. L'affidabilità del connettore è particolarmente importante quando i segnali elettrici devono rimanere stabili durante l'uso ripetuto.
Apparecchiature di prova e misurazione
Oscilloscopi portatili, multimetri, analizzatori logici, apparecchiature di calibrazione e strumenti per test ambientali spesso richiedono interfacce esterne compatte. Il meccanismo push-pull può semplificare i frequenti cambi di connessione mentre il guscio metallico aiuta a proteggere i segnali sensibili dalle interferenze elettromagnetiche.
Tecnologia indossabile e portatile
Esoscheletri industriali, sistemi di monitoraggio indossabili, apparecchiature montate sulla testa e altri dispositivi elettronici portatili possono far fronte a severi vincoli di spazio e peso. Un connettore circolare sottile offre ai progettisti un'altra opzione quando le interfacce convenzionali più grandi non sono adatte.
Attrezzatura audiovisiva professionale
Registratori portatili, telecamere broadcast, trasmettitori wireless e relative apparecchiature professionali possono richiedere connettori in grado di resistere a maneggiamenti ripetuti. Un'interfaccia a bloccaggio rapido può migliorare l'usabilità sul campo senza fare affidamento su un lungo processo di accoppiamento filettato.
In che modo gli ingegneri dovrebbero selezionare il connettore giusto?
La scelta di un connettore dovrebbe iniziare con i requisiti elettrici, meccanici, ambientali e di installazione effettivi dell'apparecchiatura anziché selezionare semplicemente il modello più piccolo disponibile.
- Determinare i requisiti di contatto:Identificare il numero di circuiti di alimentazione e segnale necessari e lasciare spazio sufficiente per future modifiche alla progettazione.
- Controllare le caratteristiche elettriche:Confrontare la tensione e la corrente operativa con i valori nominali del connettore, tenendo conto del calibro del contatto e della temperatura.
- Valuta lo spazio disponibile:Confermare le dimensioni del guscio, il ritaglio del pannello, la profondità del connettore, l'instradamento dei cavi e lo spazio attorno all'interfaccia di accoppiamento.
- Considera la frequenza di accoppiamento:Per le apparecchiature soggette a manutenzione frequente, dare priorità ai connettori progettati per cicli di accoppiamento ripetuti.
- Esaminare le condizioni ambientali:Temperatura, vibrazioni, urti, umidità, corrosione e interferenze elettromagnetiche possono influenzare la scelta del connettore.
- Definire il metodo di terminazione:Decidi se la terminazione tramite saldatura, PCB o gruppo di cavi si adatta meglio al processo di produzione.
Per i progetti OEM, è utile anche valutare il connettore insieme al gruppo cavi, al guscio posteriore, al pressacavo, alla struttura del pannello e allo schema di cablaggio. Questo approccio riduce i problemi di integrazione durante le fasi successive della produzione.
Come è possibile personalizzare la serie S?
Piattaforme di apparecchiature diverse richiedono spesso configurazioni di connettori diverse. Reunion offre opzioni di personalizzazione che consentono di adattare la serie S a specifici requisiti meccanici e di assemblaggio di cavi.
| Area di personalizzazione | Opzioni disponibili |
|---|---|
| Finitura/colore della scocca | Argento, nero o colori RAL selezionati |
| Placcatura dei contatti | Opzioni oro, argento o stagno |
| Calibro del cavo | Da 32 AWG a 20 AWG |
| Materiali della giacca | PVC, PUR, silicone o PTFE |
| Marcatura laser | Logo, numero di parte, codice a barre o altro identificativo |
| Confezione | Tubi antistatici, nastri in bobina ed etichettatura personalizzata |
È inoltre possibile fornire gruppi di cavi personalizzati con lunghezze, calibri, configurazioni di schermatura selezionate e protezioni antistrappo sovrastampate. Ciò può semplificare l'approvvigionamento consentendo a un OEM di procurarsi un connettore e un gruppo di cavi pronti per l'installazione come un componente integrato.
In che modo Reunion controlla la qualità del prodotto?
Per i connettori professionali, una produzione coerente è importante quanto la progettazione di base del prodotto. Reunion afferma che il suo processo di produzione comprende lavorazioni meccaniche di precisione, trattamento superficiale, stampaggio e placcatura a contatto, stampaggio di inserti, assemblaggio, test elettrici, test meccanici e imballaggio.
Le dimensioni critiche della produzione sono controllate attraverso lavorazioni meccaniche di precisione e monitoraggio del processo. I prodotti finiti sono sottoposti a controlli elettrici e meccanici, tra cui resistenza di contatto, resistenza di isolamento, tenuta dielettrica, continuità, forza di accoppiamento e controlli visivi.
Secondo le informazioni sul prodotto, il sistema di qualità di Reunion include ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, stato riconosciuto UL e conformità RoHS. L'azienda afferma inoltre che i connettori della serie S vengono sottoposti a test elettrici e meccanici al 100% prima della spedizione.
Per gli acquirenti OEM, questa combinazione di controllo della produzione, test, tracciabilità e supporto per la personalizzazione può essere preziosa quando le prestazioni del connettore influiscono direttamente sull'affidabilità del prodotto finito.
Domande frequenti
Cosa rende la Serie S diversa da un connettore filettato convenzionale?
La differenza principale è il meccanismo di autoaggancio push-pull. Consente all'operatore di accoppiare e rilasciare rapidamente il connettore senza ruotare il dado di accoppiamento, rendendolo particolarmente conveniente per apparecchiature portatili, situazioni di accoppiamento cieco e applicazioni che richiedono frequenti cambi di connessione.
Quanti cicli di accoppiamento può supportare la Serie S?
La specifica pubblicata indica più di 5.000 operazioni di accoppiamento. La durata effettiva può dipendere dalla configurazione del connettore, dall'ambiente operativo, dalle condizioni di accoppiamento e dalle pratiche di manutenzione.
La Serie S è adatta per apparecchiature mediche?
SÌ. La serie è posizionata per apparecchiature mediche diagnostiche e terapeutiche e Reunion afferma che il suo sistema di qualità include ISO 13485:2016. Tuttavia, il dispositivo medico finito completo rimane responsabile dei propri requisiti normativi e di sicurezza applicabili.
Riunione può fornire assemblaggi di cavi personalizzati?
SÌ. I gruppi di cavi possono essere personalizzati in base al tipo di cavo, al calibro, alla lunghezza, alla schermatura, al materiale del rivestimento e al design del pressacavo. Le opzioni includono materiali per cavi in PVC, PUR, silicone e PTFE, con calibri da 32 AWG a 20 AWG.
Quale intervallo di temperature è disponibile?
L'intervallo standard pubblicato è compreso tra -45°C e +125°C. I tecnici devono confermare la temperatura nominale esatta del connettore, della configurazione dei contatti, del cavo e del gruppo prima di utilizzarlo in applicazioni a temperature estreme.
È possibile personalizzare il connettore con il logo aziendale o il codice articolo?
SÌ. Reunion elenca l'incisione laser come opzione di personalizzazione, consentendo ai clienti di contrassegnare la calotta con un logo, un numero di parte, un codice a barre o altre informazioni identificative.
Conclusione
Il connettore push-pull in metallo serie S è progettato per gli ingegneri che necessitano di una soluzione di connessione compatta, sicura e durevole senza sacrificare la schermatura o la facilità di manutenzione. Il meccanismo di bloccaggio push-pull, la struttura in metallo, le diverse dimensioni del guscio, le opzioni di terminazione flessibili e oltre 5.000 cicli di accoppiamento lo rendono particolarmente adatto ad apparecchiature mediche, strumenti di test, dispositivi elettronici portatili, sistemi indossabili e applicazioni audiovisive professionali. Se stai sviluppando un nuovo prodotto o stai cercando un connettore sostitutivo affidabile, visita la pagina dei prodotti della serie S di Reunion per esaminare la configurazione disponibile e le opzioni di contatto. Per specifiche personalizzate, gruppi di cavi, requisiti OEM o acquisti in grandi quantità,contattaciper discutere la tua richiesta con il team di ingegneri di Reunion e richiedere una soluzione adeguata.
