ILConnettore impermeabile in plastica serie Reunion M20 li offre tutti e tre: combinando un alloggiamento PA66 leggero e dalle prestazioni stabili con contatti in ottone placcato oro e impermeabili IP67/IP68 con portata fino a 20 A. Progettata e prodotta internamente dalle strutture certificate ISO di Reunion, questa famiglia di connettori offre ai produttori di apparecchiature, agli integratori di sistemi e agli ingegneri della manutenzione un'alternativa comprovata alle interconnessioni metalliche soggette a ruggine in ambienti con nebbia salina, sostanze chimiche e umidità elevata.
Reunion non è una società commerciale: siamo un produttore integrato verticalmente con oltre 15 anni di esperienza nello stampaggio di precisione e nella progettazione dei contatti. Ogni lotto del nsConnettore impermeabile in plastica serie M20è stato sottoposto a test elettrici al 100% e a test di impermeabilità, con registrazioni dei test conservate per la completa tracciabilità. Quando specifichi Reunion, specifichi un partner che controlla la qualità dall'essiccazione della resina all'assemblaggio finale, supportato dalle norme ISO 9001:2015, ISO 14001:2015, ISO 13485:2016 e dal riconoscimento UL.
ILConnettore impermeabile in plastica serie Reunion M20 è un'interconnessione circolare filettata progettata per applicazioni che richiedono sia una notevole erogazione di potenza (fino a 20 A per contatto) che la resilienza ambientale. La sua interfaccia di accoppiamento da 20 mm è dotata di un alloggiamento termoplastico PA66 ad alta resistenza formulato e stampato direttamente in qualsiasi colore RAL/Pantone: nessuna verniciatura, nessuna placcatura, nessuna corrosione. L'alloggiamento è intrinsecamente resistente alla ruggine e all'ossidazione, con una temperatura di deflessione termica superiore a 200°C, garantendo prestazioni affidabili da -40°C a +105°C.

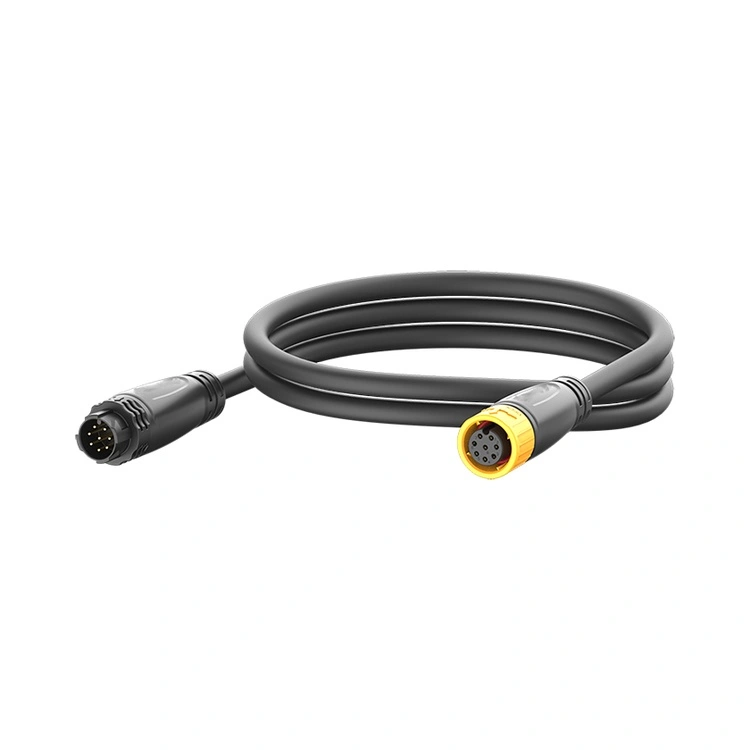

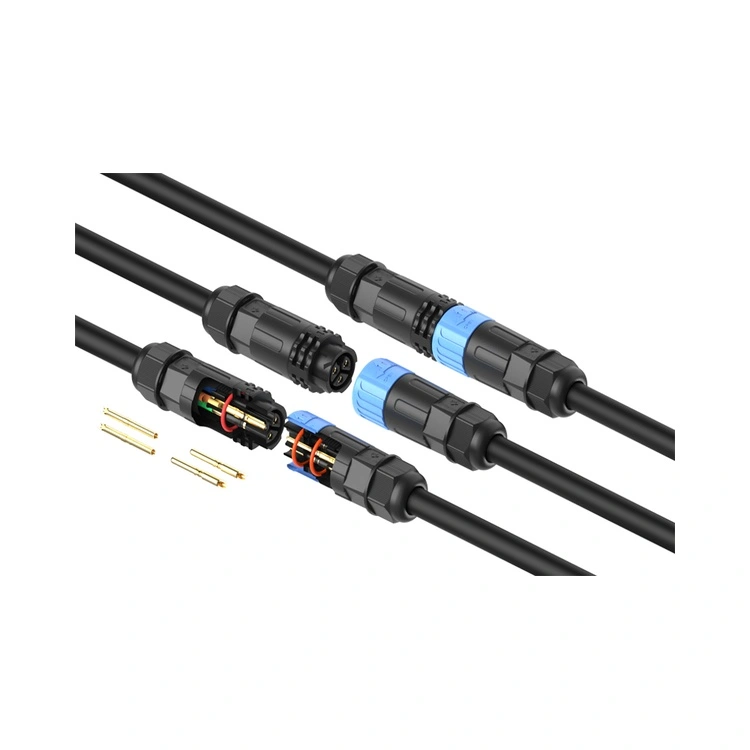

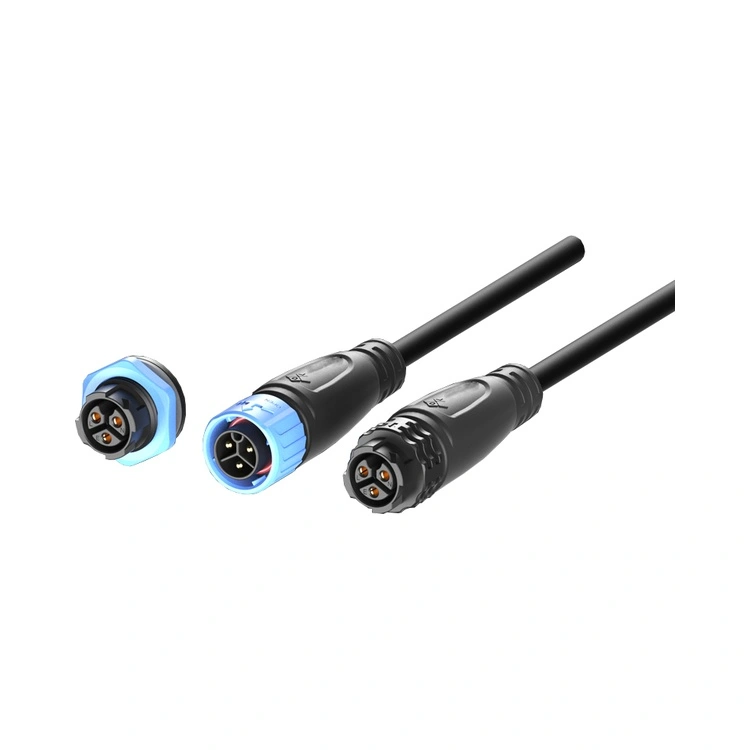

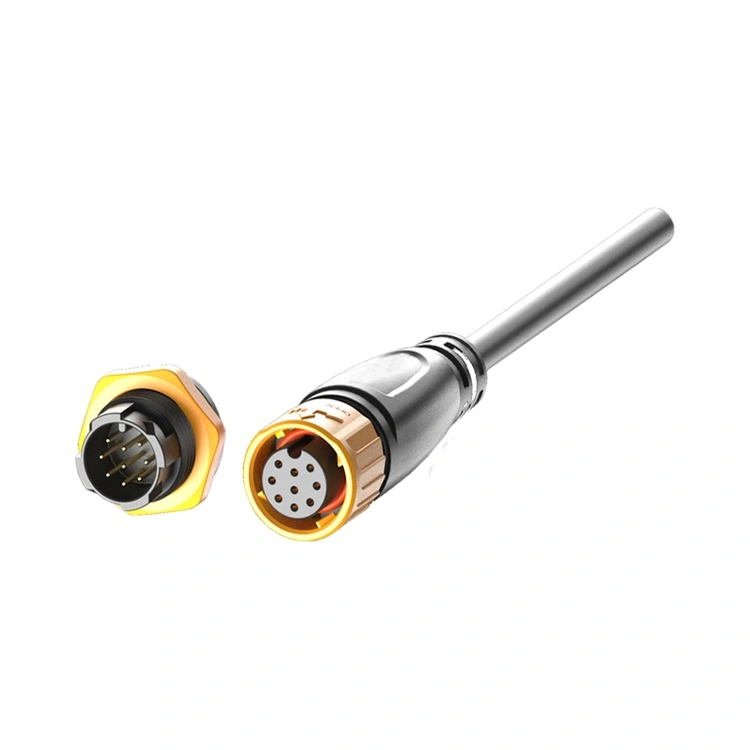

Il connettore è disponibile in configurazioni di alimentazione da 2 a 9 pin, il supporto di corrente massimo è 20 A, i connettori sono disponibili nelle opzioni del tipo a pannello, del tipo con cavo e del tipo assemblato. Possiamo personalizzare un set completo di componenti del cablaggio per te. È inoltre possibile elaborare autonomamente i componenti del cablaggio.
| Caratteristica | Beneficio | Prove di convalida |
| Custodia PA66 | Nessuna ruggine, nessuna ossidazione: testato in nebbia salina (ASTM B117) e in ambienti sottoposti a lavaggio chimico. | Eccellente resistenza alla corrosione |
| Fino al 60% di riduzione del peso | Riduce il carico strutturale su pannelli, cavi e bracci robotici: semplifica l'installazione e riduce i costi di spedizione. | Dati di confronto di massa disponibili rispetto a connettori comparabili con guscio in ottone. |
| IP67 impermeabile | Resiste all'immersione continua a 1 metro di profondità per 30 minuti | Test di immersione con campionamento in batch. |
| Configurazioni da 2~9 pin | 2,3,4,5,6,7,8,9 pin opzionali | Opzioni standard standard e personalizzate di caricamento dei contatti. |
| Contatti in ottone placcato oro | Bassa resistenza di contatto (≤3 mΩ) e protezione dalla corrosione: mantiene le prestazioni in aria umida e salina. | Spessore della placcatura verificato da XRF su ogni lotto di produzione. |
| Chiusura filettata | Accoppiamento resistente alle vibrazioni: previene l'allentamento dovuto al movimento dei macchinari, ai cicli termici e alle operazioni della gru. | Ciclo testato per ≥500 accoppiamenti tipici con mantenimento della coppia costante. |
| Parametro | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 7 pin | 8 pin | 9 pin |
| Valutazione della tensione | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 50 V |
| Valutazione attuale | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Sezione del filo (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Specifica | Dettaglio |
| Temperatura operativa | -40°C~+105°C |
| Grado di protezione (accoppiato) | IP67 / IP68 (1m, 30min) |
| Materiale dell'alloggiamento | PA66 |
| Materiale di contatto | Ottone con placcatura in oro |
| Resistenza di contatto | ≤3mΩ |
| Cicli di accoppiamento | ≥500 |
| Peso | Circa il 60% più leggeri dei connettori equivalenti in ottone |
| Conformità | RoHS, REACH, UL |
Reunion gestisce una linea di produzione completamente integrata per ilConnettore impermeabile in plastica serie M20, garantendo che ogni unità soddisfi le nostre specifiche pubblicate. Il nostro processo include:
Essiccazione del materiale– PA66 è essiccato con precisione per eliminare i difetti di stampaggio legati all'umidità.
Stampaggio ad iniezione– Presse automatizzate con controllo tolleranza ±0,02mm; pigmento colorato aggiunto direttamente alla resina: nessuna verniciatura secondaria.
Contatto Stampaggio e placcatura– Stampaggio ad alta velocità di leghe di rame; doratura selettiva.
Elaborazione dei cavi– Estrusione interna di PUR/PVC con taglio, spelatura e stagnatura automatizzati; lunghezze personalizzate da 0,1 ma 20 m.
Assemblea– Linee semiautomatiche con fissaggio a coppia controllata (coppia di accoppiamento 1,0–1,2 Nm).
Test elettrici– Verifica al 100% della continuità, della resistenza di isolamento (≥5000MΩ) e della tenuta dielettrica.
Campionamento ambientale– Campionamento in batch per immersione IP68, stabilità UV (ASTM G155) e ciclo termico.
Confezione– Sigillatura sottovuoto antistatica con essiccante; cartoni per esportazione con etichette di lotti tracciabili.
Le capacità interne di attrezzaggio e stampaggio di Reunion consentono una rapida personalizzazione delConnettore impermeabile in plastica serie M20 senza quantità minime d'ordine che ti bloccano in un inventario in eccesso.
| Funzionalità personalizzabile | Opzioni disponibili |
| Colore alloggiamento | Qualsiasi RAL o Pantone: stampato direttamente, senza verniciatura |
| Assemblaggio cavi | da 0,1 a 20 m; Guaina in PUR (resistente agli oli e agli agenti chimici) o in PVC; a singola o doppia estremità |

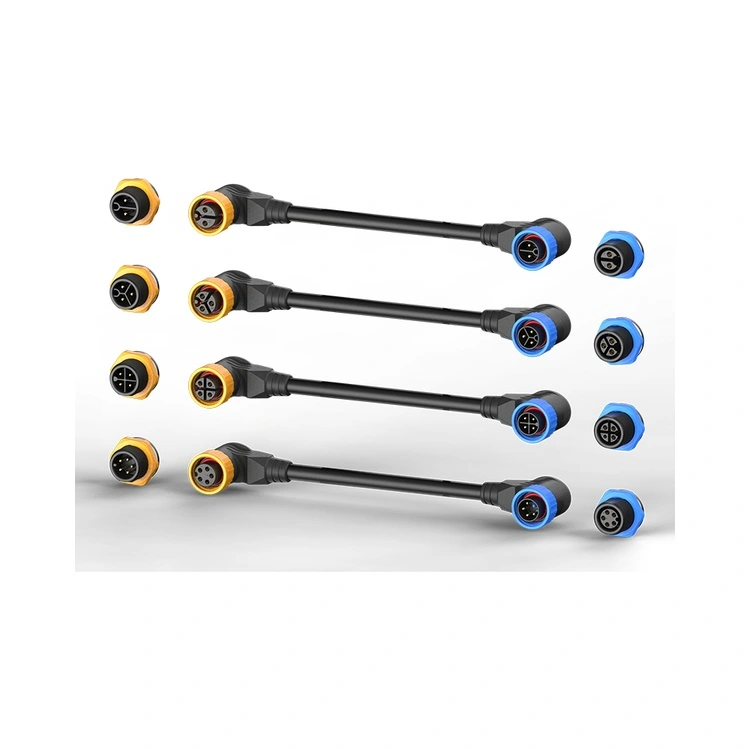

| Orientamento del connettore | Dritto o ad angolo retto |
| Contatto Caricamento | 2, 3, 4, 5, 6,7,8,9 pin |
| Marcatura dei cavi | Stampa personalizzata o etichette termoretraibili per ID circuito |
| Confezione | Sacchetti antistatici, bobine o cartoni con etichetta personalizzata |
Per progetti di volume elevato, il team di ingegneri di Reunion può co-sviluppare layout di inserti personalizzati, opzioni di calettatura o sovrastampaggi di cavi specializzati. I tempi di consegna per i colori stampati personalizzati sono in genere di 15-20 giorni lavorativi; le configurazioni standard vengono spedite in 5–7 giorni lavorativi.
Reunion mantiene la certificazione attiva con organismi globali riconosciuti. Forniamo documenti di verifica su richiesta.
| Certificazione | Ambito |
| ISO9001:2015 | Gestione della qualità: progettazione, produzione e post-vendita |
| ISO14001:2015 | Gestione ambientale: riduzione dei rifiuti e pratiche sostenibili |
| ISO 13485:2016 | Gestione della qualità dei dispositivi medici – per applicazioni diagnostiche/monitoraggio |
| Riconosciuto UL | Sicurezza a livello di componente per i mercati nordamericani |
| RoHS e REACH | Conformità alle sostanze soggette a restrizioni: standard europei e globali |
No: la corrente nominale è determinata dal sistema di contatto e dalla sezione del filo, non dall'alloggiamento. Il materiale PA66 ha una temperatura di deflessione termica superiore a 200°C, ben al di sopra dell'intervallo operativo da -40°C a +105°C del connettore. Convalidiamo ogni configurazione di pin attraverso test di aumento della temperatura secondo IEC 60512. Nel nostro laboratorio, ilConnettore impermeabile in plastica serie M20 mostra un aumento della temperatura entro gli stessi limiti degli equivalenti con guscio metallico. Per applicazioni superiori a 30 A per contatto, consigliamo la nostra serie M25.
L'alloggiamento in PA66 resiste a oli, grassi, alcali e molti acidi. Per la compatibilità chimica specifica, forniamo una tabella di resistenza dettagliata. Per ambienti con esposizione continua a solventi, refrigeranti o carburanti, consigliamo l'opzione cavo PUR: il PVC potrebbe degradarsi in determinate atmosfere chimiche. Il nostro team di ingegneri offre consulenze gratuite sulla selezione dei materiali per applicazioni chimiche aggressive.
Sì, gli ordini di campioni sono i benvenuti. Offriamo kit di valutazione contenenti 5 coppie di accoppiamento con configurazioni di pin standard. I prezzi campione sono disponibili tramite il nostro team di vendita, con tempi di consegna dei campioni di 5–7 giorni lavorativi per le configurazioni standard. Per i campioni personalizzati, i tempi di consegna sono di 12-17 giorni lavorativi.
