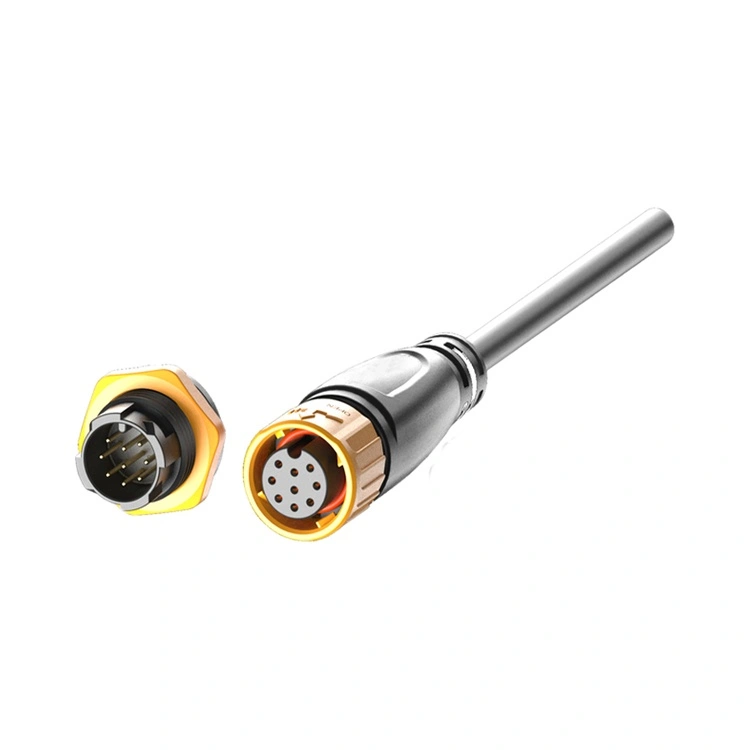

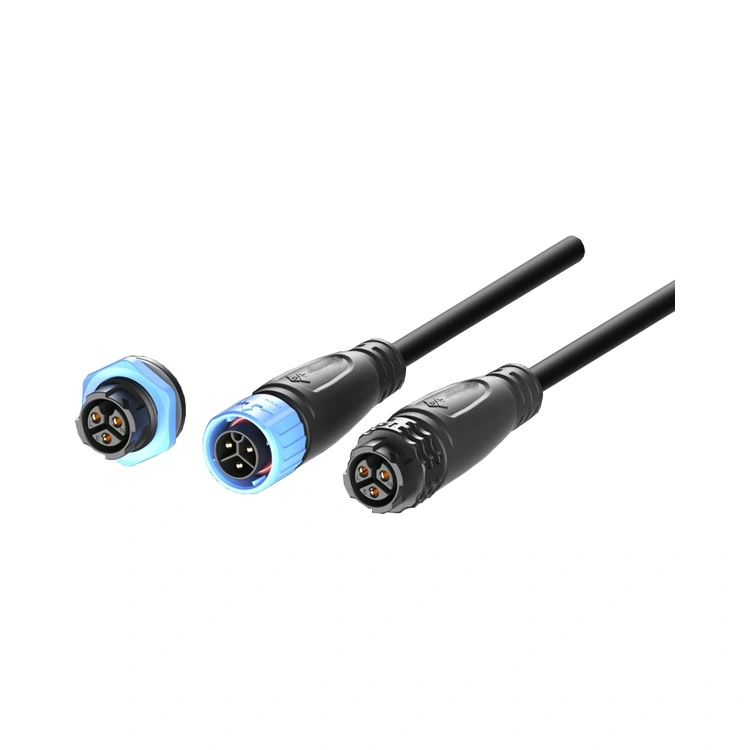

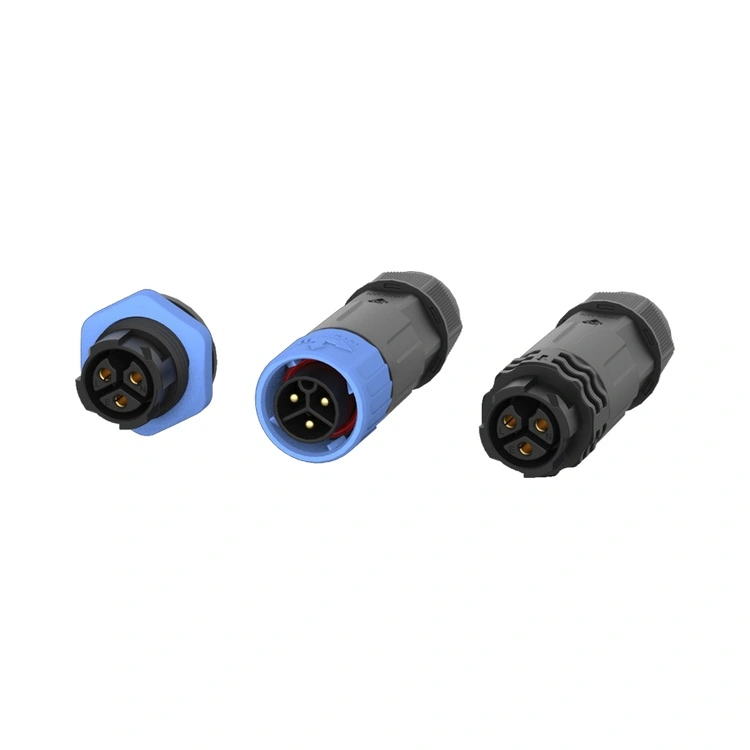

Il guscio esterno è realizzato in materiale termoplastico ad alte prestazioni e ha un grado di resistenza al fuoco UL 94-V0. Resistente alla corrosione da nebbia salina, può soddisfare i requisiti di impermeabilità dei display LED per esterni e delle apparecchiature di illuminazione a LED, nonché le condizioni di lavoro difficili come la resistenza all'erosione acida dei display LED industriali

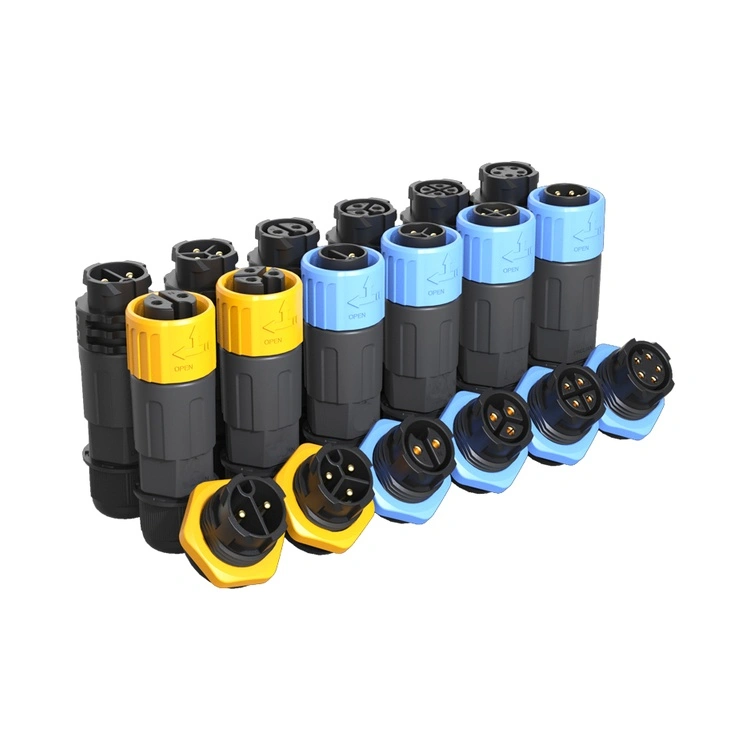

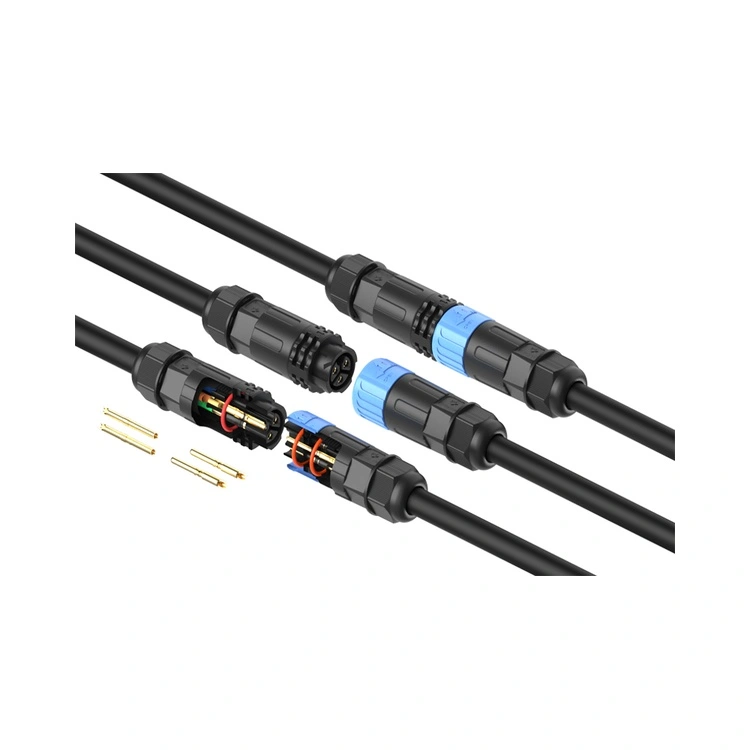

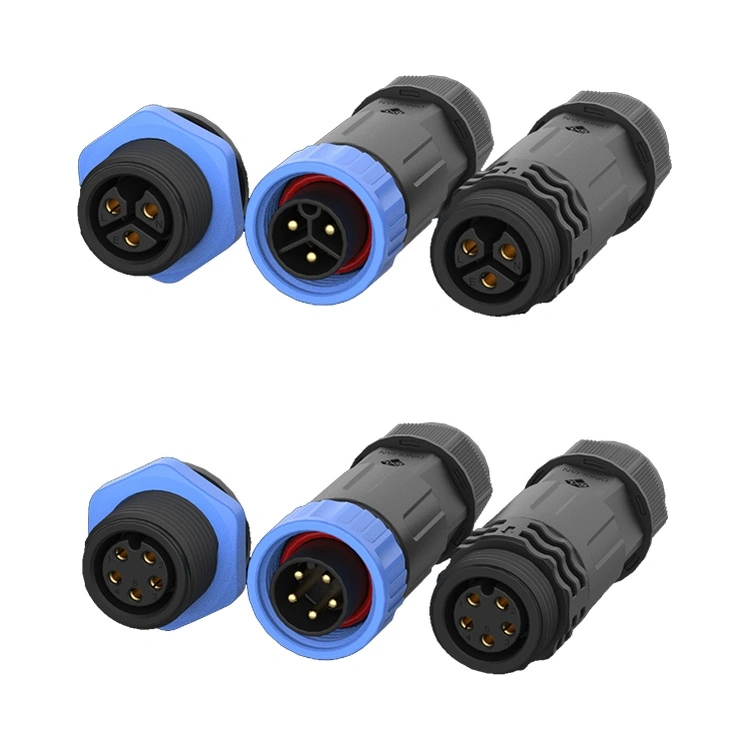

Viene installato con un metodo a foro singolo, stabile e impeccabile. Presenta una struttura di bloccaggio filettata e può mantenere una connessione salda anche in un ambiente vibrante. Sono disponibili per la selezione 2, 3, 4, 5, 6, 7, 8, 9 pin ed è supportata la personalizzazione.
| Parametro | Reunion M20 ha offerto valore | Perché è importante nella pratica |
| Resistenza di contatto (iniziale) | ≤3,0 mΩ | Inferiore alla media del settore, con conseguente riduzione della generazione di calore I²R |
| Cicli di accoppiamento con tenuta stabile | ≥500 cicli (verificati, non solo valutati) | I registri dei nostri test sui lotti mostrano che l'integrità della tenuta è mantenuta per 500 cicli, un aspetto fondamentale per le apparecchiature che richiedono molta manutenzione. |
| IP67 impermeabile | Ogni lotto: 1 m di profondità × 30 minuti di immersione | Possono essere forniti rapporti di prova.. |
| Resistenza alle vibrazioni | 10-500 Hz, 2 g (IEC 60068-2-6) | Simula il funzionamento reale del motore e della pompa, superato senza disconnessioni transitorie. |
| Parametro | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 7 pin | 8 pin | 9 pin |
| Valutazione della tensione | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 50 V |
| Valutazione attuale | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Sezione del filo (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
1) Materiale isolante: termoplastico ad alta temperatura (UL 94 V-0, )
2) Materiale base contatto: ottone (CuZn39Pb3) con placcatura in oro - test in nebbia salina ≥ 48 ore
3) Materiale di tenuta: O-ring in silicone
4)Temperatura di funzionamento: -40°C ~ +105°C
5) Infiammabilità e conformità: UL 94 V-0, RoHS, REACH SVHC non rilevato
6)Opzioni di terminazione: Coppa di saldatura, saldatura ad immersione (montaggio su PCB)
| Dimensione di confronto | Serie Reunion M20 | Marchio europeo M20 premium | M20 senza marchio a basso costo |
| Prezzo unitario (MOQ 100 pezzi) | Competitivo, a livelli di volume | 3,5× – 4× più alto | In basso in anticipo |
| Corrente continua verificata | 20 A (per pin, documentato) | Tipicamente 25 A (declassamento in piccolo) | Gonfiato, nessuna prova di prova |
| IP67 impermeabile | 100% dei lotti di produzione | Test batch (ma non documentato per lotto) | Nessuna o false affermazioni |
| Test elettrici (Hi-pot e IR) | 100% ogni unità: dati di test registrati | Basato su campioni (AQL 1.0) | Casuale o saltato |
| Tracciabilità completa (resina→connettore finito) | Tracciato ERP, recuperabile entro 24 ore | Sì, ma risposta più lenta | Nessuno |
| Tempi di consegna (quantità standard) | 15-17 giorni lavorativi | 6-10 settimane | Imprevedibile (2-20 settimane) |
| MOQ di personalizzazione (lunghezza cavo, colore, marcatura) | 100 pezzi -flessibili | Oltre 500 pezzi, spese di progettazione elevate | Non offerto o nessun controllo di qualità |
| Certificazioni | ISO9001, 14001, 13485 | Di solito solo ISO 9001 | In genere nessuno |
Per ottenere il grado di tenuta IP67/IP68 nell'effettiva installazione sul campo, seguire queste procedure verificate:
| Fare un passo | Azione | Valore critico/punto di controllo |
| 1 | Stringere a mano il dado di accoppiamento finché l'O-ring non tocca la superficie del pannello. | Contatto visivo confermato. |
| 2 | Applicare la coppia finale utilizzando una chiave calibrata. | 1,0 – 1,2 Nm (NON superare 1,5 Nm: una coppia eccessiva distorce l'O-ring e aumenta la forza di inserimento). |
| 3 | Verificare il raggio di curvatura del cavo in ingresso. | ≥ 5× diametro esterno del cavo: piegature acute tirano i contatti e compromettono la tenuta posteriore. |
| 4 | Orientamento all'aperto | Uscita del cavo verso il basso: impedisce l'accumulo di acqua sull'interfaccia del dado di accoppiamento. |
| 5 | Frequenza di ispezione degli O-ring | Annualmente per ambienti di lavaggio quotidiano/lavorazione alimentare; ogni 2-3 anni per uso industriale standard interno/esterno. |
| Certificazione/Protocollo | Ambito e prove forniti con ciascun ordine |
| ISO9001:2015 | Sistema di gestione della qualità completo: progettazione, produzione, post-vendita. Rapporti di audit disponibili previa NDA. |
| ISO14001:2015 | Gestione ambientale: riduzione dei rifiuti e conformità RoHS/REACH documentate. |
| ISO 13485:2016 | Applicabile per apparecchiature mediche (diagnostica/monitoraggio): controllo rigoroso delle modifiche e tracciabilità. |
| Riconoscimento UL | Sicurezza a livello di componente per il Nord America: marchio UL su ciascun alloggiamento. |
Coppia: 1,0 – 1,2 Nm (serraggio finale dopo il posizionamento manuale).
Inferiore a 0,8 Nm: la compressione dell'O-ring è insufficiente – IP67 scende a IP54 (protetto dalla polvere ma non impermeabile). Nei nostri test di laboratorio abbiamo riscontrato ingressi di acqua entro 2 ore a una profondità di 0,5 m.
Superiore a 1,5 Nm: l'O-ring in fluorosilicone fuoriesce nel gioco della filettatura, provocando una deformazione permanente e una maggiore forza di accoppiamento. La tenuta può inizialmente superare il grado IP67 ma fallirà dopo il ciclo termico (espansione/contrazione).
Raccomandazione: utilizza una chiave dinamometrica preimpostata: possiamo fornirne una come accessorio con ordini in grandi quantità.
Campioni standard: 5-10 pezzi disponibili entro 3 giorni lavorativi (stock permettendo).
Ordini di piccoli lotti (100-500 pezzi): 12-15 giorni lavorativi dalla conferma dell'ordine.
Grandi volumi (oltre 500 pezzi): 18-20 giorni lavorativi, con disponibilità di spedizioni parziali.
Assemblaggi di cavi personalizzati (lunghezza, diametro del filo, codifica colore): MOQ 100 pezzi ; l'approvazione del disegno tecnico richiede 2-3 giorni, quindi la produzione in 15 giorni.
