Tutti i dati verificati mediante test elettrici di fabbrica al 100%, non AQL basato su campioni. Ogni singola unità viene testata prima della spedizione.
| Parametro | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 7 pin | 8 pin | 9 pin |
| Valutazione della tensione | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 50 V |
| Valutazione attuale | 20A | 20A | 15A | 15A | 10A | 5A | 5A | 5A |
| Sezione del filo (mm²) | 0,75–2,5 | 0,75–2,5 | 0,5–2,0 | 0,5–2,0 | 0,25–0,75 | 0,25–0,5 | 0,25–0,5 | 0,25–2,5 |
| Parametro | Valore/dettaglio |
| Temperatura operativa | -40°C~+105°C |
| Grado di protezione | IP67/IP68 (accoppiato) – testato con immersione in batch a 1 m di profondità per 30 minuti |
| Materiale dell'alloggiamento | PA66 |
| Materiale di contatto | Ottone con placcatura in oro |
| Resistenza di contatto | ≤3mΩ |
| Cicli di accoppiamento | ≥500 |
| Grado di infiammabilità | UL94V-0 |
| Conformità ambientale | 100% RoHS, REACH |
| Caratteristica | Beneficio | Prove di convalida |
| Custodia PA66 | Nessuna ruggine, nessuna ossidazione: testato in nebbia salina (ASTM B117) e in ambienti sottoposti a lavaggio chimico. | Eccellente resistenza alla corrosione |
| Fino al 60% di riduzione del peso | Riduce il carico strutturale su pannelli, cavi e bracci robotici: semplifica l'installazione e riduce i costi di spedizione. | Dati di confronto di massa disponibili rispetto a connettori comparabili con guscio in ottone. |
| IP67 impermeabile | Resiste all'immersione continua a 1 metro di profondità per 30 minuti | Test di immersione con campionamento in batch. |
| Configurazioni da 2~9 pin | 2,3,4,5,6,7,8,9 pin opzionali | Opzioni standard standard e personalizzate di caricamento dei contatti. |
| Contatti in ottone placcato oro | Bassa resistenza di contatto (≤3 mΩ) e protezione dalla corrosione: mantiene le prestazioni in aria umida e salina. | Spessore della placcatura verificato da XRF su ogni lotto di produzione. |
| Chiusura filettata | Accoppiamento resistente alle vibrazioni: previene l'allentamento dovuto al movimento dei macchinari, ai cicli termici e alle operazioni della gru. | Ciclo testato per ≥500 accoppiamenti tipici con mantenimento della coppia costante. |
Certificazioni: originali scansionati disponibili per il file di conformità
| Certificazione | Ambito/applicabilità |
| ISO9001:2015 | Gestione della qualità: progettazione, produzione e servizio post-vendita. |
| ISO14001:2015 | Gestione ambientale: riduzione dei rifiuti verificata da terzi e pratiche sostenibili. |
| ISO 13485:2016 | Gestione della qualità dei dispositivi medici: applicabile se il vostro sistema LED si integra in cabine di illuminazione diagnostiche o chirurgiche. |
| Riconosciuto UL | Certificazione di sicurezza a livello di componente per i mercati elettrici nordamericani. |
| RoHS e REACH | Dichiarazione completa SVHC (sostanze estremamente preoccupanti) fornita per lotto. |

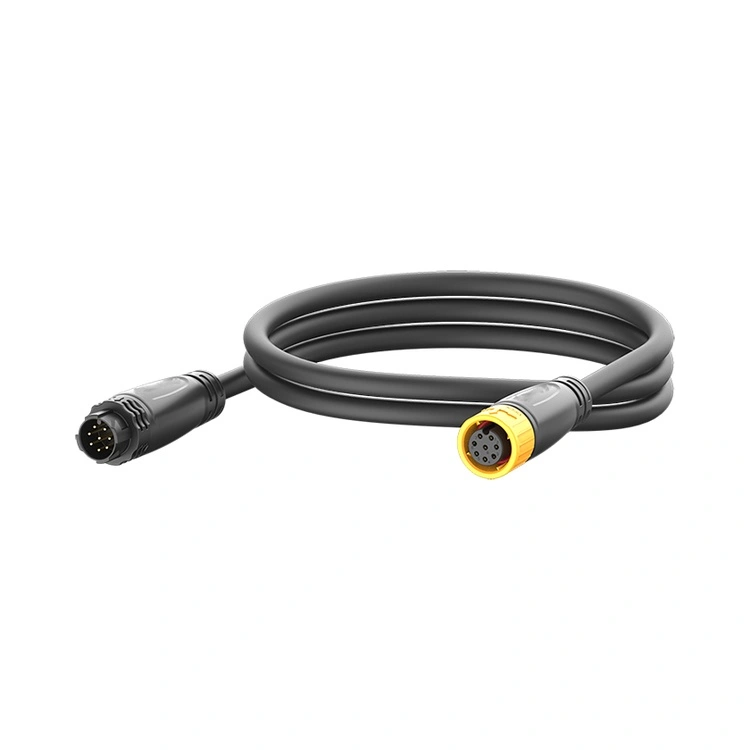

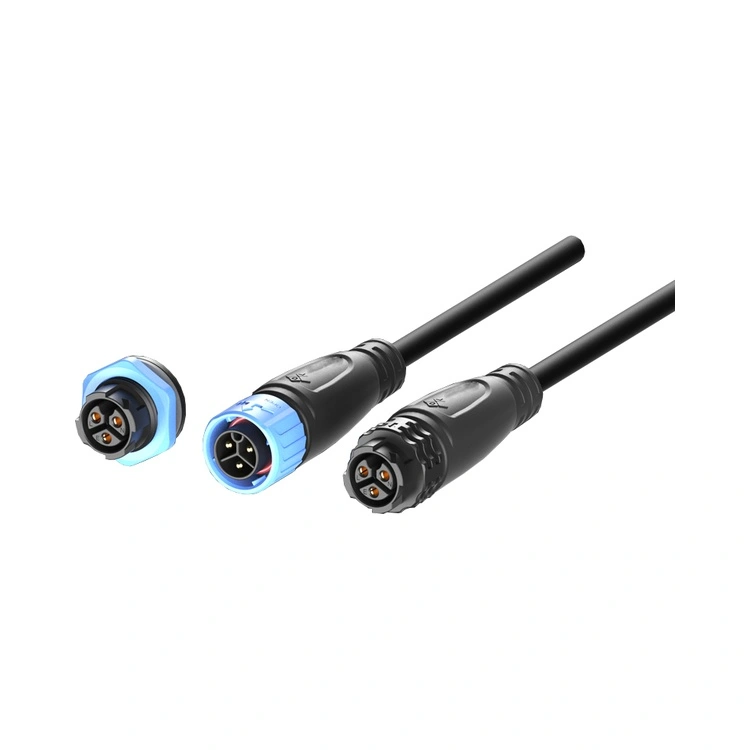

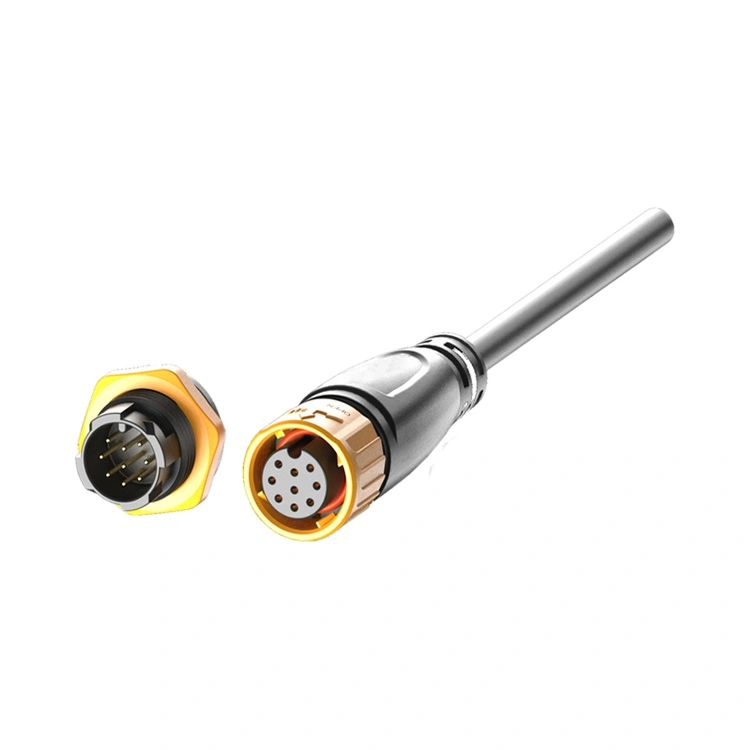

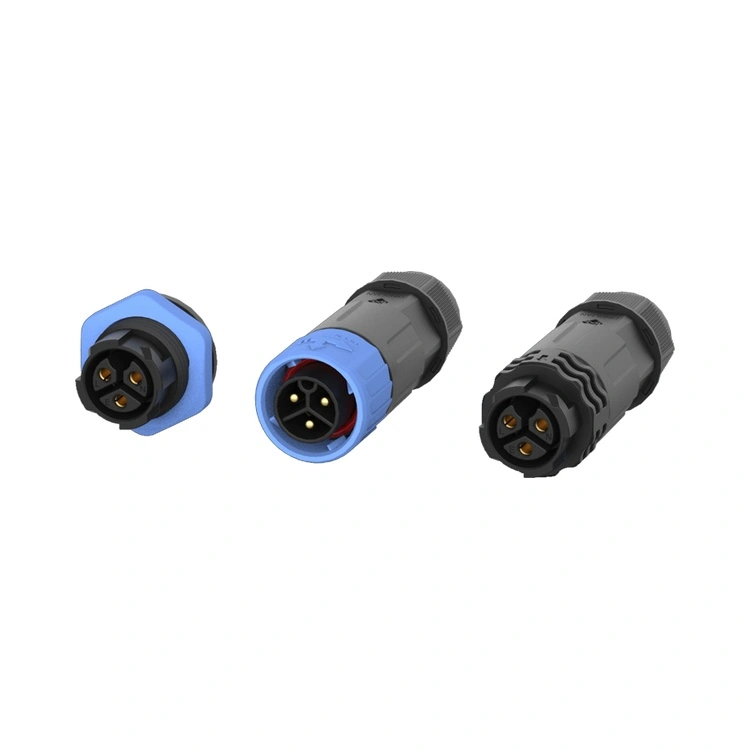

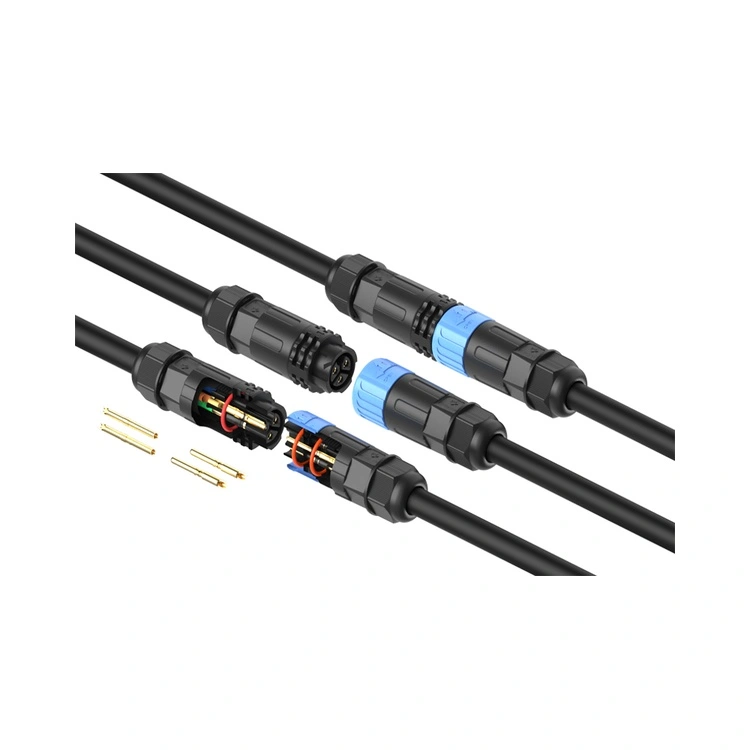

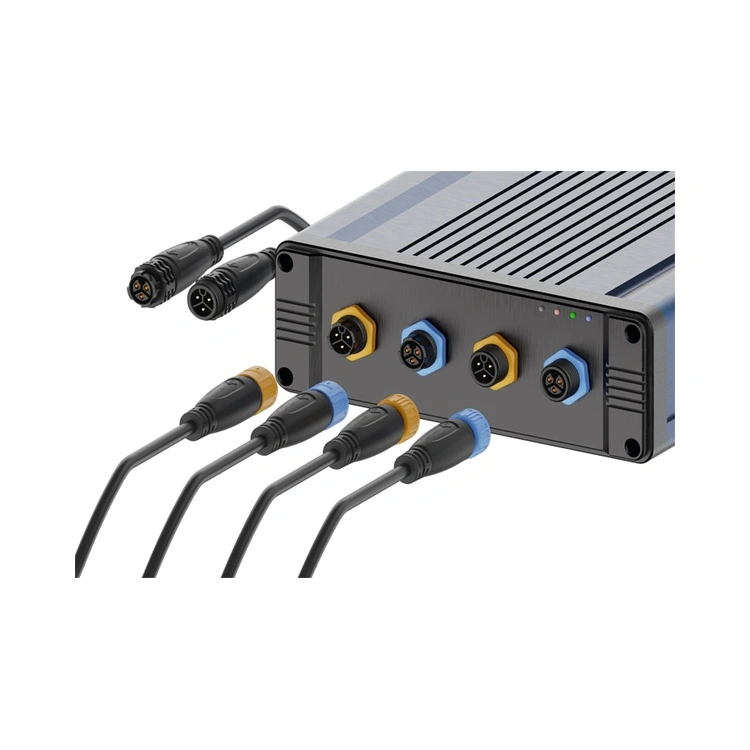

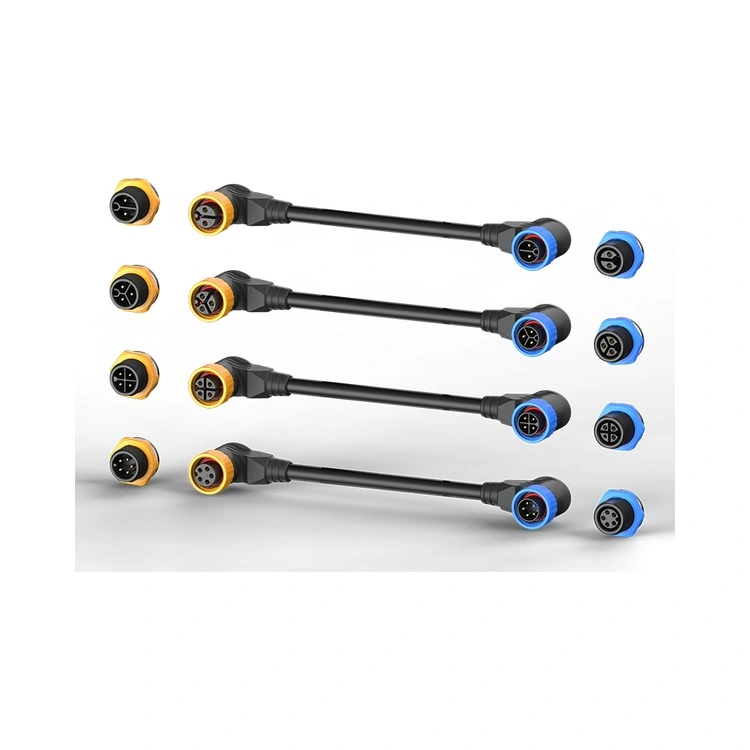

L'M16 gestisce fino a 15 A (≈480 W a 24 V). Per un apparecchio da 500 W o più o se prevedi di collegare a margherita due apparecchi tramite un singolo connettore, il connettore per luci LED serie M20 fornisce una potenza nominale continua di 20 A con una superficie di contatto più ampia, riducendo significativamente il riscaldamento I²R. Inoltre, il guscio più grande dell'M20 accoglie un isolamento del cavo più spesso, il che è fondamentale per i cavi lunghi per mitigare la caduta di tensione. Se la tua applicazione richiede >20 A per contatto, consulta la nostra serie M25.
Per ottenere e mantenere la tenuta IP67/IP68, Reunion consiglia:
Coppia di accoppiamento: serrare a mano il dado di accoppiamento finché l'O-ring non tocca la superficie del pannello, quindi applicare una coppia aggiuntiva di 1,0–1,2 Nm utilizzando una chiave dinamometrica. Non superare 1,5 Nm: una coppia eccessiva può sollecitare l'isolante termoplastico e causare microfessurazioni.
Ispezione dell'O-ring: sostituire l'O-ring se sono visibili deformazioni, crepe o indurimento durante la manutenzione preventiva.
Programma di sostituzione: per installazioni di illuminazione esterna, sostituire gli O-ring ogni 24-36 mesi.
Reunion fornisce schede dettagliate sull'impostazione della coppia con tutte le spedizioni di produzione. Per progetti infrastrutturali critici, offriamo cablaggi preassemblati con connettori serrati in fabbrica, consentendoti di risparmiare tempo di installazione ed eliminando errori legati alla coppia.
