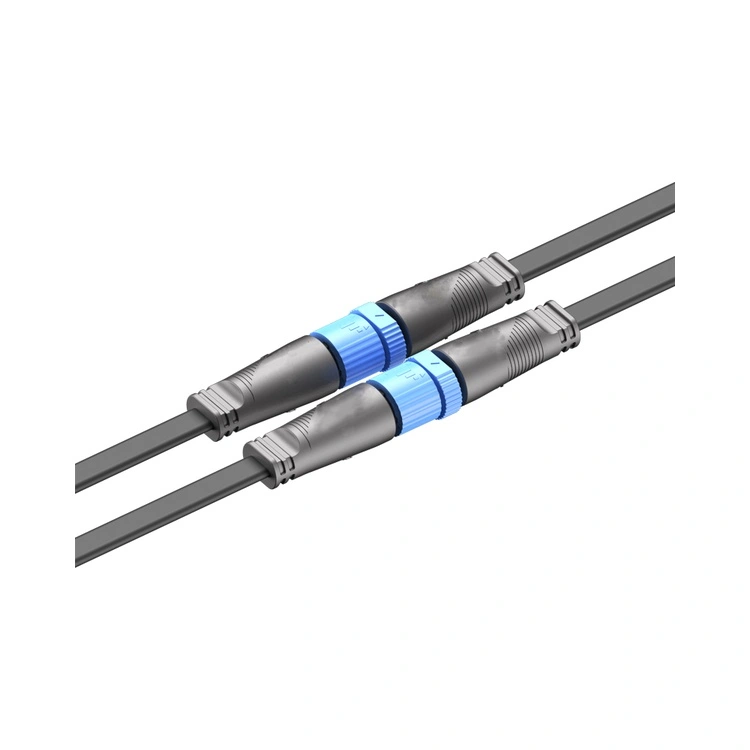

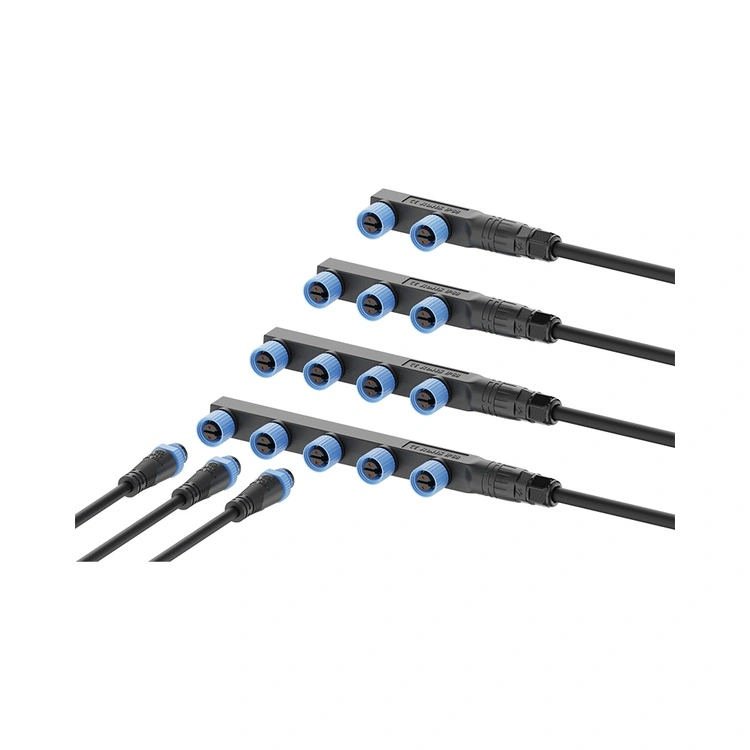

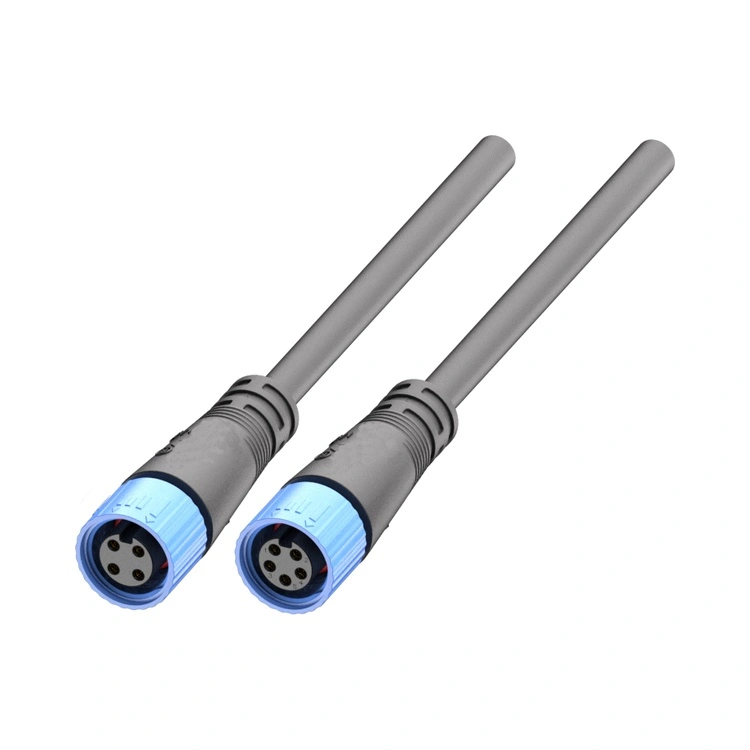

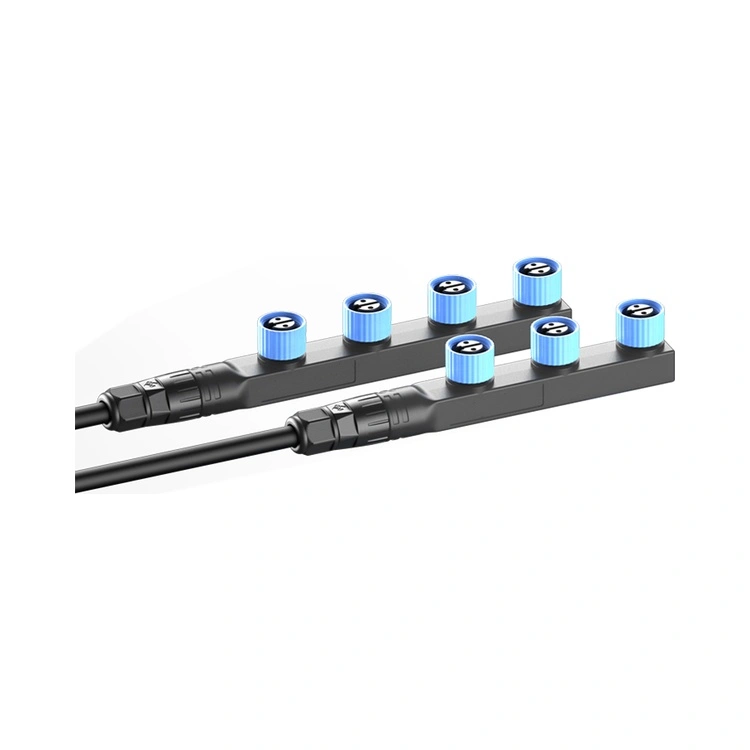

Connettore impermeabile in plastica serie M15

Punti chiave di vendita

Il connettore impermeabile in plastica M15 offre vantaggi unici che i connettori metallici non possono offrire, in particolare nelle applicazioni costiere, marine e sensibili al peso.

Specifiche tecniche

Specifiche generali:

Temperatura operativa:-40°C~+105°C

Grado di protezione:IP67/IP68 (accoppiato)

Materiale dell'alloggiamento:PA66

Materiale del contatto:Lega di rame placcata oro

Resistenza di contatto:≤3mΩ (iniziale)

Cicli di accoppiamento:≥500

Norma di progettazione:Conforme agli standard di interfaccia per l'illuminazione a LED e le apparecchiature esterne

Grado di infiammabilità:UL94V-0

Peso:Circa il 60% più leggero rispetto ai connettori in ottone comparabili

Tutti i materiali sono conformi alla direttiva RoHS

Processo di personalizzazione e produzione

La capacità interna di stampaggio a iniezione di Reunion consente ai produttori di apparecchiature per esterni di personalizzare il connettore impermeabile in plastica M15 in base ai propri requisiti di progettazione specifici, dal colore e struttura ai gruppi di cavi e all'imballaggio.

Opzioni personalizzabili per connettori in plastica

Colore alloggiamento– Qualsiasi colore RAL o Pantone stampato direttamente nel materiale: non è richiesta alcuna verniciatura o finitura secondaria. Il colore è integrale e non si scheggia né si sbuccia.

Struttura della superficie– Finiture lisce, opache o strutturate per esigenze di presa o estetiche.

Assemblaggi di cavi– Lunghezza personalizzata (da 0,1 m a 20 m), guaina in PUR (resistente a olio/prodotti chimici) o PVC, a estremità singola o doppia, con o senza pressacavo sovrastampato.

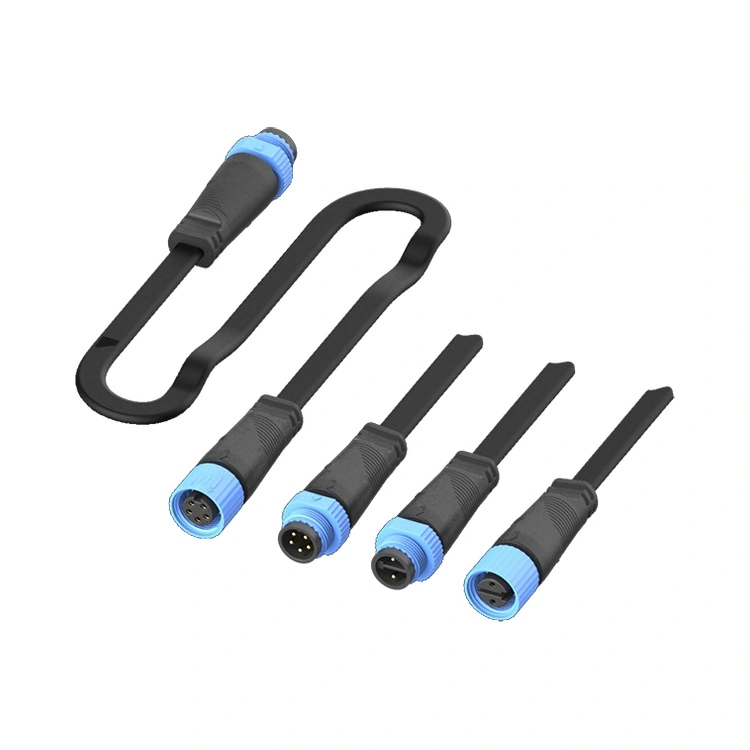

Contatto Caricamento– 2, 3, 4 o 5 pin secondo necessità; posizioni inutilizzate lasciate vuote o dotate di falsi perni per il bilanciamento meccanico.

Marcatura dei cavi– Stampa personalizzata o etichette termoretraibili per l'identificazione dei circuiti.

Orientamento del connettore– Versioni diritte o ad angolo retto per applicazioni con montaggio a pannello o su cavo.

Confezione– Sacchetti antistatici, bobine o cartoni con etichetta personalizzata per linee di assemblaggio automatizzate.

Flusso del processo di produzione

Reunion gestisce un impianto dedicato allo stampaggio a iniezione all'interno del suo stabilimento di Shenzhen di 4.000 m²:

Essiccazione del materiale– PA66 viene essiccato con precisione per rimuovere l'umidità e prevenire difetti di stampaggio.

Stampaggio ad iniezione– Stampaggio di precisione su presse automatizzate con controllo tolleranza ±0,02mm; pigmento colorato aggiunto direttamente alla resina.

Contatto Stampaggio e placcatura– Stampaggio ad alta velocità di leghe di rame con doratura selettiva in linee automatizzate di rotoplaccatura.

Operazioni secondarie– Inserimento di contatti dorati e guarnizioni O-ring nell'alloggiamento stampato.

Elaborazione dei cavi– Taglio, strippaggio e stagnatura automatizzati; estrusione interna di cavi PUR/PVC per assemblaggi di cavi personalizzati.

Assemblea– Linee semiautomatiche con posizionamento dei contatti ispezionato visivamente e fissaggio a coppia controllata.

Test elettrici– Verifica al 100% della continuità, della resistenza di isolamento (≥5000MΩ) e della tenuta dielettrica.

Campionamento ambientale– Campionamento batch per immersione IP67 (1 m, 30 minuti) e cicli termici.

Confezione– Sigillatura sottovuoto antistatica con essiccante; imballaggio in cartone per esportazione con etichettatura personalizzata come richiesto.

Certificazioni e garanzia di qualità

La linea di produzione di connettori in plastica M15 di Reunion opera sotto severi controlli di processo. La tenuta IP67 è verificata su ogni lotto di produzione attraverso test di immersione effettivi (1 m, 30 minuti) utilizzando acqua. I registri dei test, i certificati dei materiali e i rapporti di ispezione vengono conservati per ciascun lotto, supportando i controlli di qualità e i requisiti di documentazione del cliente.

Domande frequenti (FAQ)

1. Come si comporta l'M15 in plastica in ambienti con nebbia salina rispetto ai connettori in metallo?

L'alloggiamento PA66 dell'M15 èintrinsecamente resistente alla corrosione—non arrugginisce né si ossida. Nei test indipendenti in nebbia salina conformi a ASTM B117 (96 ore), non abbiamo osservato alcun degrado superficiale, nessuna riduzione dell'integrità della tenuta (post-test verificato IP67) e le superfici di contatto sono rimaste entro le specifiche a causa della placcatura in oro. Al contrario, i connettori in ottone con placcatura in nichel mostrano spesso corrosione visibile (vaiolatura, ruggine bianca) entro 48-72 ore dall'esposizione alla nebbia salina, che può compromettere la tenuta dell'O-ring e l'integrità della filettatura. Per gli ambienti marini (piattaforme offshore, illuminazione costiera, navi), l'M15 in plastica supera significativamente le prestazioni dei connettori in metallo placcato.

2. L'alloggiamento in plastica fornisce la stessa affidabilità di accoppiamento dei connettori metallici per molti cicli?

SÌ. Sebbene l'alloggiamento sia in plastica, ilinterfaccia di bloccaggio filettata incorpora inserti metallici per garantire un mantenimento della coppia costante per centinaia di cicli di accoppiamento. I test di Reunion mostrano che la forza di ritenzione rimane >90% della specifica iniziale dopo 500 cicli di accoppiamento, l'usura della filettatura è minima grazie all'impegno della filettatura metallo su metallo e la guarnizione O-ring rimane efficace in tutto l'intervallo di temperature. Per applicazioni a ciclo elevato (ad esempio, manutenzione annuale che richiede la disconnessione del connettore), si consiglia di lubrificare l'O-ring con grasso al silicone a ciascun accoppiamento per prolungare la durata della guarnizione.
