IL Connettore impermeabile serie M15 non è semplicemente un'interfaccia circolare filettata; è la barriera di sicurezza dedicata di Reunion per i sistemi LED ad alta potenza in cui i vincoli di spazio incontrano l'esposizione a condizioni meteorologiche estreme. Mentre le opzioni M12 standard gestiscono segnali a bassa corrente, questa piattaforma da 15 mm ospita conduttori da 16–20 AWG che trasportano fino a 10 A per pin, fondamentali per il pilotaggio di moderni motori LED da 500 W+ in progetti architettonici e infrastrutturali.
Differenziatore tecnico unico: L'alloggiamento Type-design si integrapartizioni interne multi-core—barriere fisiche che separano le linee di alimentazione e di segnale all'interno dello stesso involucro. Nelle installazioni del mondo reale (ad esempio, illuminazione di tunnel con funzionamento 24 ore su 24, 7 giorni su 7), questa partizione previene cortocircuiti catastrofici se l'isolamento dei singoli cavi si usura a causa delle vibrazioni, una modalità di guasto spesso trascurata dai connettori circolari generici.
Reunion produce questa serie tramite un processo integrato verticalmente: stampaggio a iniezione di precisione PA66, doratura automatizzata su contatti in lega di rame e test elettrici al 100% per lotto. Disponibile nei layout a 2, 3, 4 e 5 pin, il Connettore impermeabile serie M15 supporta driver LED sia a corrente costante che a tensione costante, con un dado di bloccaggio filettato che mantiene l'integrità della coppia in caso di risonanza indotta dal vento e cicli termici giornalieri.
| Caratteristica | Vantaggi ingegneristici per il tuo progetto |
| Sigillatura accoppiata IP67/IP68 | Resiste a inondazioni temporanee (IP67) e immersioni continue fino a 1,5 m (IP68), convalidato tramite test di ingresso d'acqua a livello di lotto |
| Design compatto da 15 mm | Si adatta agli apparecchi di illuminazione LED sottili e ai display montati su palo dove ogni millimetro conta; riduce il carico del vento sugli infissi. |
| Partizioni interne multi-core | La sicurezza prima di tutto: la separazione fisica tra i circuiti di alimentazione (250 V/10 A) previene la formazione di archi dovuti alla dispersione dell'isolamento |
| Custodia PA66 | Resiste agli alloggiamenti metallici in ambienti costieri o chimicamente aggressivi. |
| Contatti placcati in oro | Mantiene una resistenza di contatto ≤3mΩ per oltre 500 cicli di accoppiamento |

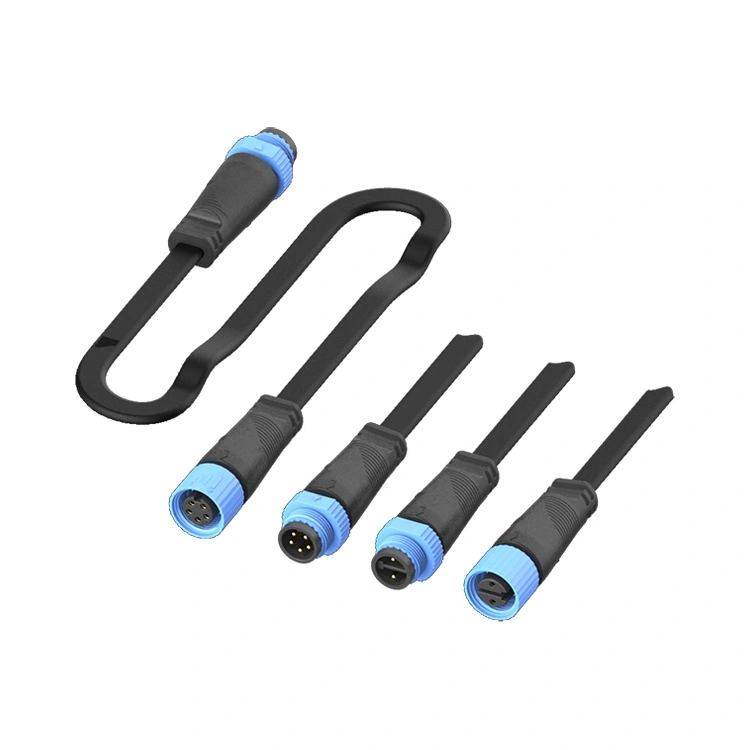

| Nuclei | 2,3,4,5Pin opzionali |
| Parametro | 2 pin | 3 pin | 4 pin | 5 pin |
| Valutazione della tensione | 250 V | 250 V | 125 V | 125 V |
| Corrente nominale (per pin) | 10A | 10A | 10A | 10A |
| Gamma di fili | 20AWG~16AWG | 20AWG~16AWG | 20AWG~16AWG | 20AWG~16AWG |
| Tensione di resistenza dielettrica | 1500 V CA | 1500 V CA | 1000 V CA | 1000 V CA |
| Resistenza di isolamento | ≥100 MΩ (500 V CC) | ≥100MΩ | ≥100MΩ | ≥100MΩ |
Temperatura operativa:-40°C~+105°C

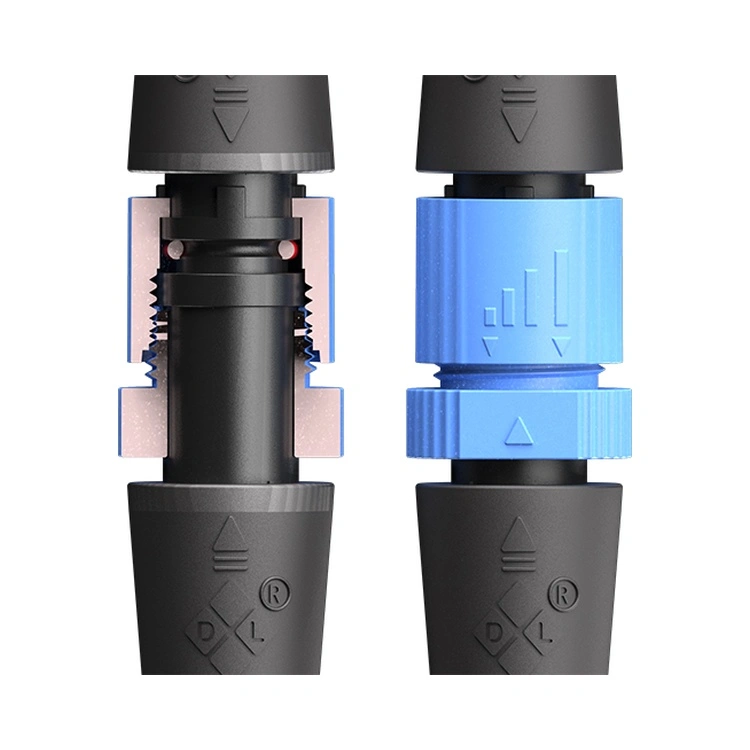

Protezione:IP67/IP68 (verificato in condizione accoppiata con O-ring in dotazione)
Alloggiamento:PA66

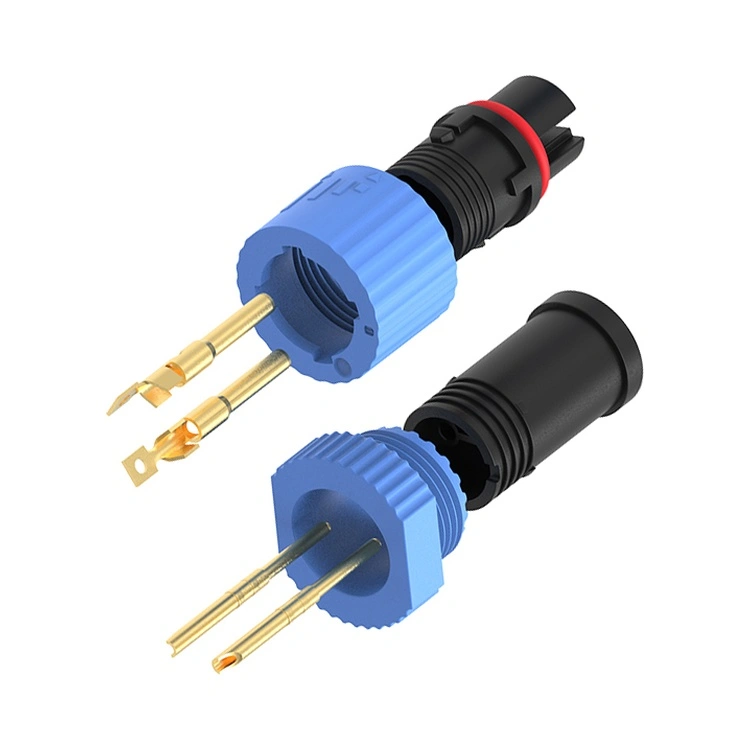

Contatto:Lega di rame placcata oro
Resistenza di contatto:≤3mΩ
Durata dell'accoppiamento:≥500 volte
Infiammabilità:UL94V-0
Conformità:RoHS, RAGGIUNGERE
| Aspetto | Serie Reunion M15 | Marchi premium UE/USA | Alternative a basso costo |
| Prezzo unitario | Competitivo in termini di volume (richiedi prezzi scaglionati) | 2–3 volte più alto | Costi di fallimento iniziali più economici, ma nascosti |
| Partizioni interne di sicurezza | Sì - standard su tutti i pin | Raramente offerto | Sempre assente |
| Materiale dell'alloggiamento | PA66 | PA o lega di zinco | Grado riciclato/sconosciuto: diventa fragile in 2 anni |
| Placcatura dei contatti | Placcatura in oro | Oro o argento (0,1–0,2 µm) | Stagno o nessuna placcatura |
| Intervallo di temperatura | -40°C~+105°C | -25°C~+85°C | -10°C~+60°C |
| Tracciabilità | Codifica ERP dal lotto di resina all'assemblaggio finale | SÌ | Nessuno |
| Tempi di consegna | 12-15 giorni | 6–8 settimane | Imprevedibile (30-60 giorni) |
| MOQ di personalizzazione | 100 pezzi (per cavi assemblati) | 500+ pezzi | Non offerto |
| Supporto tecnico | Risposta 24 ore su 24, 10 ingegneri interni | Più lento a causa del supporto a più livelli | Nessun supporto tecnico |
L'impianto di produzione di Reunion (certificato ISO 9001, 14001 e 13485) opera sotto un rigoroso controllo statistico dei processi. Ogni lotto di produzione del Connettore impermeabile serie M15 include:
Materia prima
Registrazioni dello stampaggio a iniezione in corso (pressione, temperatura, tempo di ciclo)
Test elettrici al 100% (Hi-pot, resistenza di isolamento e resistenza di contatto)
Rapporti sui test di immersione IP67 (campione casuale da ciascun lotto – foto e video conservati)
IL Connettore impermeabile serie M15 non è un connettore di automazione generico riproposto per l'illuminazione. Affronta tre lacune reali:
Capacità attuale: M12/M8 in genere gestisce 4 A max; M15 consegna10 A per pin—essenziale per moduli LED da 100W+.
Partizioni di sicurezza: Le barriere interne lo sonoobbligatorio per sistemi SELV (Safety Extra Low Voltaggio) dove coesistono cavi di alimentazione e di controllo. Senza di essi, un filo vagante potrebbe cortocircuitare 250 V su una linea di segnale, distruggendo i driver.
Durabilità: L'alloggiamento in PA66 di M15 con stabilizzatori UV previene le fessurazioni indotte dal sole, una modalità di guasto nota per le miscele di nylon M12 standard nei supporti per pali da esterno.
Tre ragioni ingegneristiche:
Corrispondenza di dilatazione termica: PA66 si espande/si contrae con la guaina del cavo e l'alloggiamento del LED, riducendo lo stress da taglio della tenuta durante le oscillazioni da -40°C a +105°C.
Prevenzione della corrosione galvanica: Negli ambienti costieri o salati, i connettori metallici subiscono corrosione interstiziale anche con la placcatura. PA66 lo elimina completamente.
Riduzione pesoSU: 40% più leggeri dei gusci metallici equivalenti: fondamentali per i bracci a sbalzo degli apparecchi di illuminazione sotto carico di vento.
Per i progetti che richiedono esplicitamente la schermatura metallica (ad esempio, illuminazione medica sensibile alle interferenze EMI), Reunion offre serie alternative, ma per il 95% delle applicazioni LED per esterni, PA66 supera il metallo in termini di costo totale di proprietà.
Coppia di accoppiamento:Stringere a mano finché l'O-ring non si inserisce in sede, quindi applicare0,4–0,6 Nm con una chiave dinamometrica. Non superare mai 0,8 Nm (la compressione eccessiva distorce l'O-ring).
Ispezione dell'O-ring:Sostituire ogni volta l'O-ring NBR preinstallato24 mesi per installazioni con cicli termici giornalieri >30°C delta.
Ingresso cavi:Mantenere un5× diametro del cavo raggio di curvatura sul pressacavo per evitare micro-spazi intorno all'isolamento del filo.
Orientamento: Instradare sempre il cavo verso il basso per evitare accumuli di acqua nell'interfaccia del guscio posteriore.

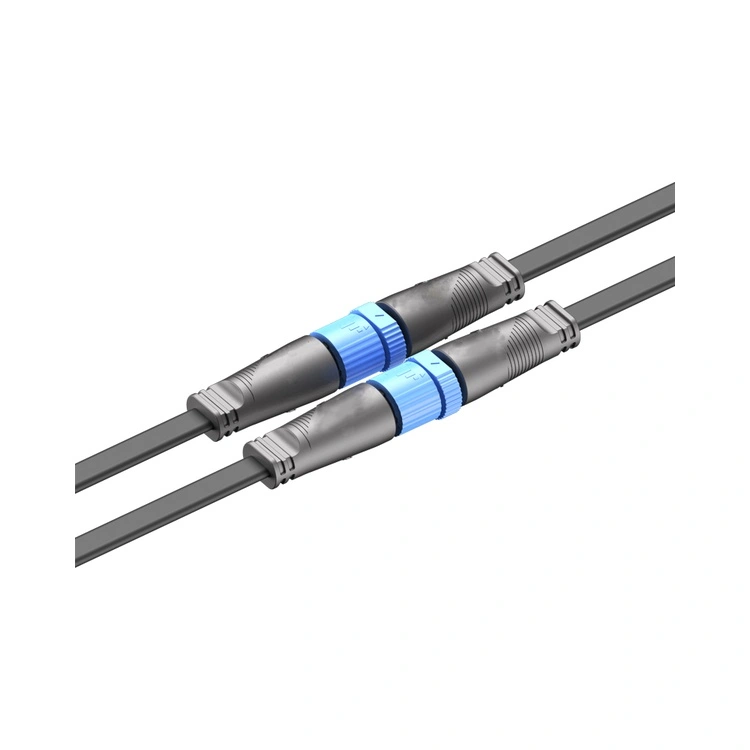

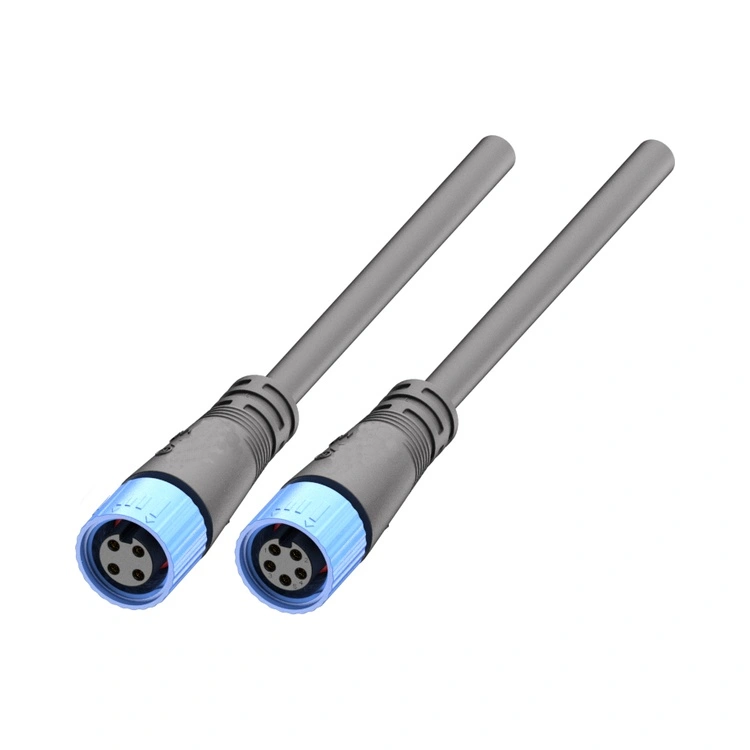

Reunion fornisce cablaggi assemblati in fabbrica con connettori precablati, eliminando la variabilità dell'installazione sul campo per progetti infrastrutturali critici.
