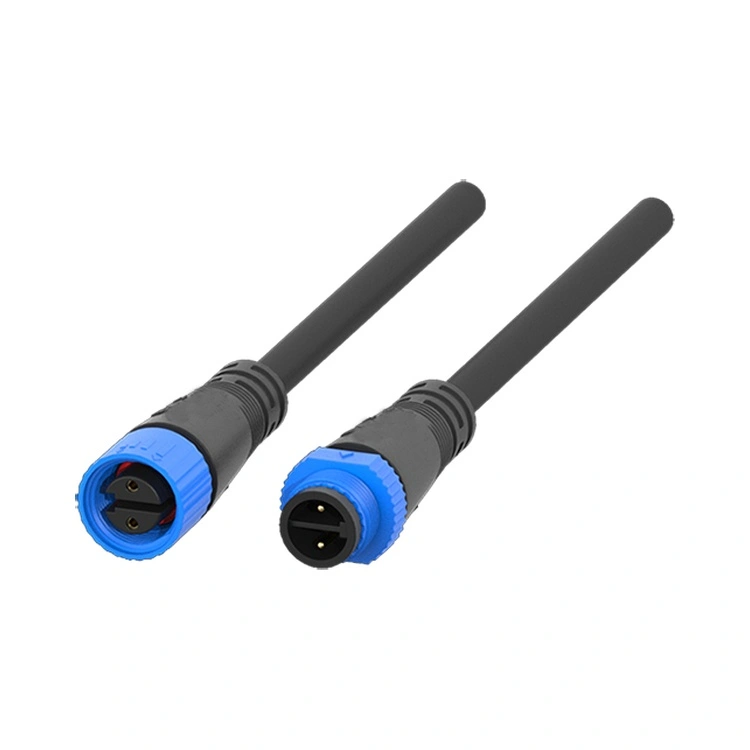

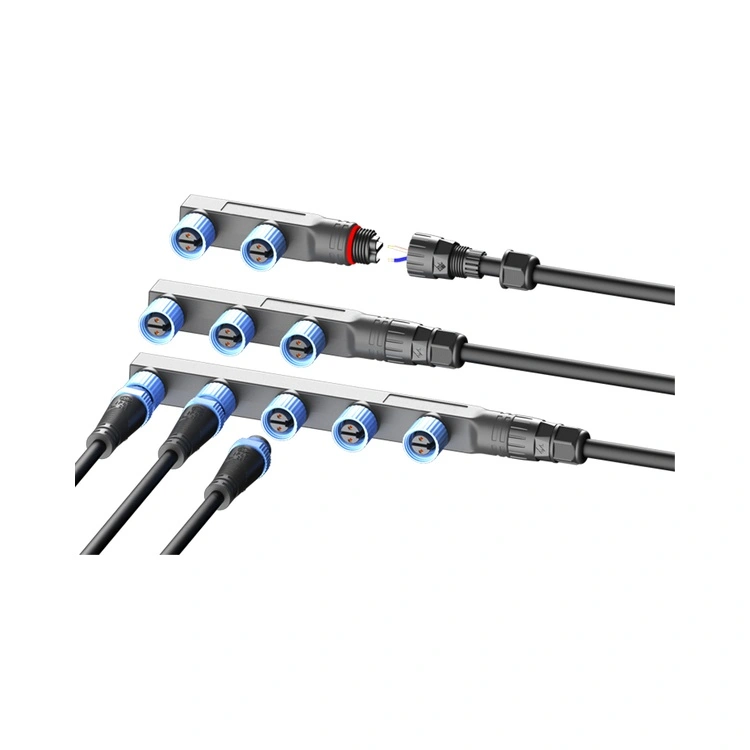

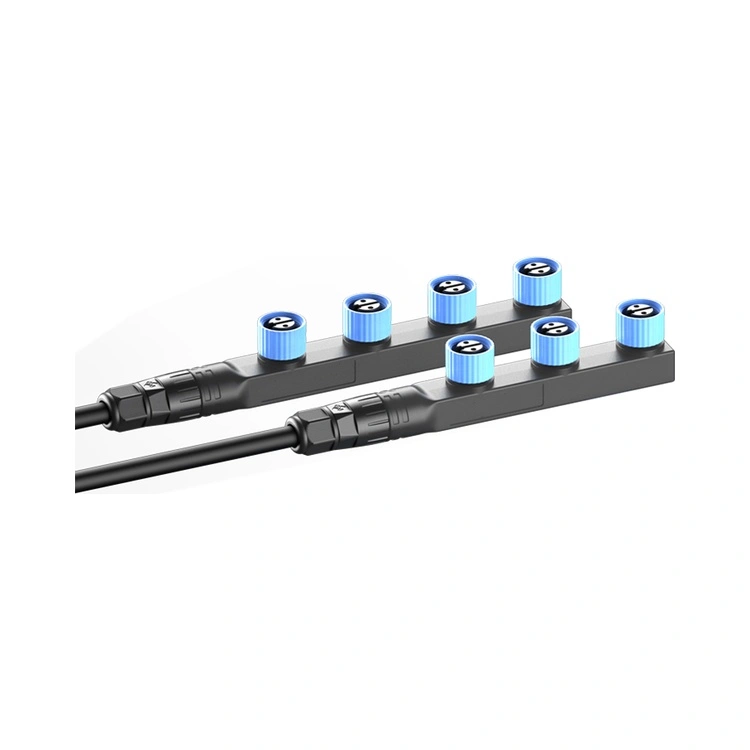

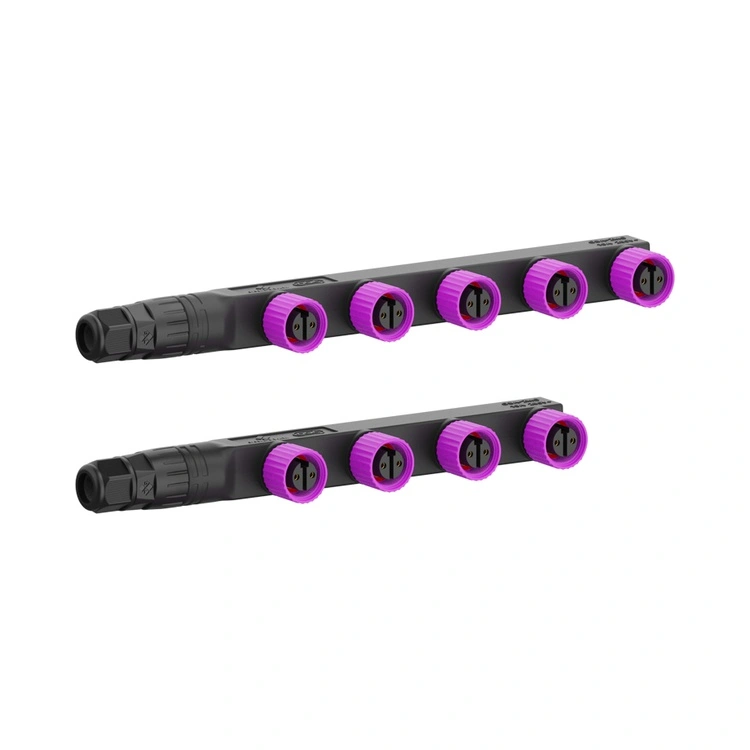

Connettore luce LED serie M15

Il connettore per luci LED serie M15 è l'interconnessione specializzata di Reunion per il settore dell'illuminazione a LED per esterni, uno dei segmenti in più rapida crescita nell'illuminazione industriale. Certificato secondo gli standard di interfaccia di illuminazione a LED, questo connettore circolare filettato combina un design compatto di tipo F da 15 mm con sigillatura di grado IP67, rendendolo adatto per lampioni, illuminazione di tunnel, illuminazione architettonica, proiettori di stadi e display LED per esterni.

L'alloggiamento del connettore è realizzato in materiale termoplastico PA66 ad alta resistenza, garantendo un'eccellente resistenza agli agenti atmosferici, protezione dalla corrosione e durata meccanica senza i problemi di peso e corrosione delle alternative metalliche.

Una caratteristica di sicurezza chiave della serie M15 è il design della partizione interna multi-core: barriere separate tra i conduttori di alimentazione impediscono i cortocircuiti dovuti a danni all'isolamento dei cavi, un requisito fondamentale per le installazioni LED ad alta potenza in cui gli alimentatori possono fornire oltre 500 W.

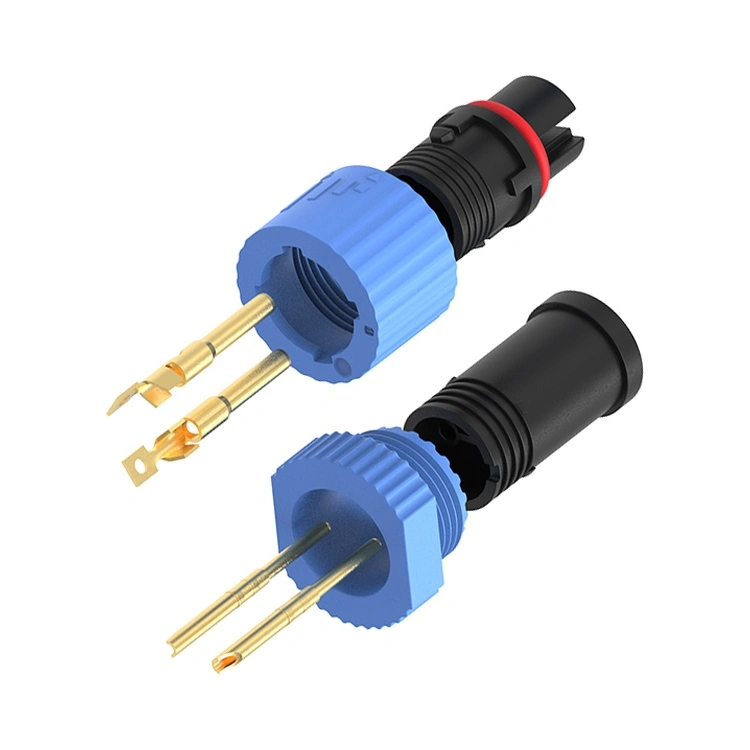

I contatti sono realizzati in lega di rame con placcatura in oro, mantenendo una resistenza di contatto bassa e stabile (≤3 mΩ) per tutta la durata di servizio del connettore.

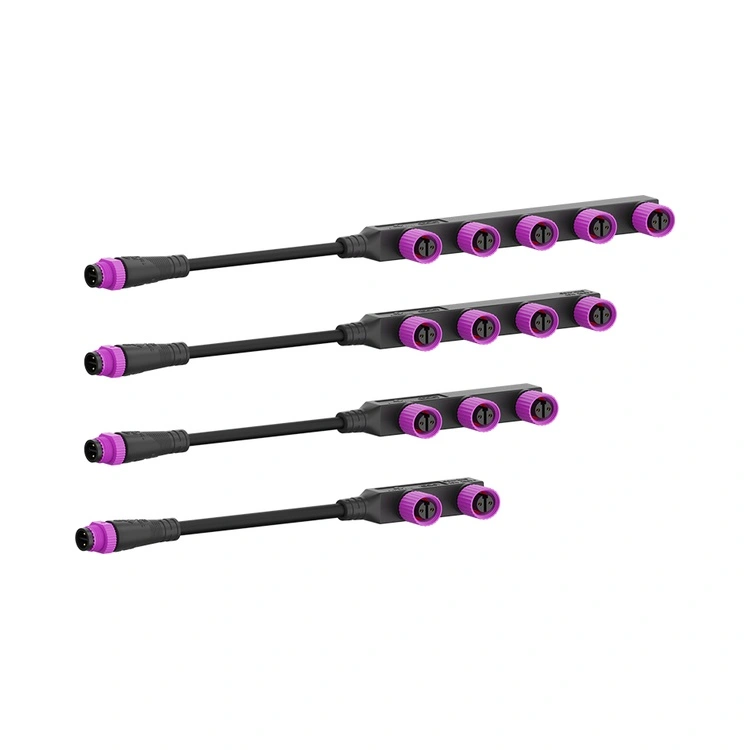

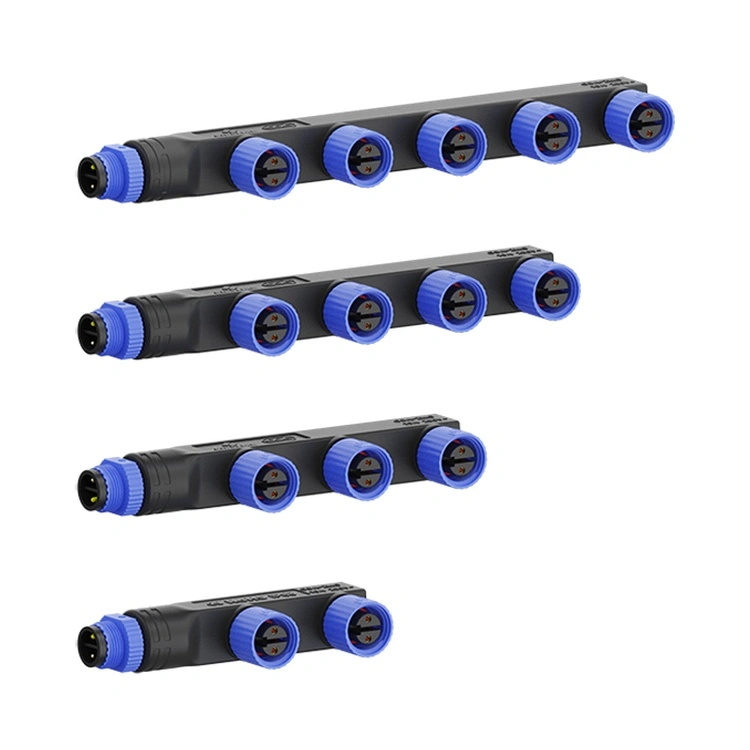

Disponibile in configurazioni a 2, 3, 4 e 5 pin con valori di corrente fino a 10 A, la serie M15 supporta driver LED sia a corrente costante che a tensione costante.

Reunion produce la serie M15 attraverso un processo integrato verticalmente, dallo stampaggio a iniezione di precisione all'assemblaggio automatizzato e al test elettrico al 100%. Il meccanismo di bloccaggio filettato garantisce un accoppiamento resistente alle vibrazioni, fondamentale per le installazioni esposte al vento, alle vibrazioni del traffico e ai cicli termici da -40°C a +105°C.

Per gli ingegneri che progettano sistemi di illuminazione per esterni, questo connettore offre una soluzione affidabile, sicura e compatta appositamente su misura per le applicazioni LED, supportata da 15 anni di esperienza di produzione di Reunion.

Punti chiave di vendita

La serie M15 è realizzata appositamente per l'illuminazione a LED per esterni, con caratteristiche che soddisfano le esigenze specifiche delle installazioni esterne a lungo termine.

Specifiche tecniche

Specifiche generali:

Temperatura operativa:-40°C~+105°C

Grado di protezione:IP67/IP68 (accoppiato)

Materiale dell'alloggiamento:PA66

Materiale del contatto:Lega di rame placcata oro

Resistenza di contatto:≤3mΩ

Cicli di accoppiamento:≥500

Norma di progettazione:Conforme agli standard di interfaccia per l'illuminazione a LED

Grado di infiammabilità:UL94V-0

Tutti i materiali sono conformi alla direttiva RoHS

Applicazioni e casi d'uso nel mondo reale

Il connettore per luci LED serie M15 viene utilizzato in applicazioni di illuminazione per esterni in cui l'affidabilità e la sicurezza sono fondamentali.

Campi di applicazione primari

Illuminazione stradale e autostradale– Lampioni stradali a LED e sistemi di illuminazione autostradale.

Illuminazione del tunnel– Illuminazione di gallerie autostradali e ferroviarie.

Illuminazione architettonica e di facciata– Costruire contorni, ponti e monumenti.

Illuminazione per stadi e impianti sportivi– Impianti di illuminazione di grandi superfici.

Display a LED per esterni– Cartelloni pubblicitari modulari e schermi di grande formato.

Illuminazione di paesaggi e parchi– Illuminazione di percorsi, installazioni decorative e illuminazione di giardini.

Illuminazione ad energia solare– Illuminazione stradale e vialetti off-grid.

Certificazioni e garanzia di qualità

La linea di produzione di connettori LED M15 di Reunion opera sotto severi controlli di processo. La tenuta IP67 è verificata su ogni lotto di produzione mediante prove di immersione vera e propria. I registri dei test, i certificati dei materiali e i rapporti di ispezione vengono conservati per ciascun lotto, supportando i controlli di qualità e i requisiti di documentazione del cliente.

Domande frequenti (FAQ)

1. Perché il connettore LED M15 è dotato di divisori interni tra i conduttori: è una caratteristica standard?

Il design della partizione interna multi-core è acaratteristica di sicurezza specificatamente progettato nella serie M15 per applicazioni di illuminazione a LED. Nelle installazioni LED ad alta potenza, l'alimentatore può fornire >500 W a tensioni fino a 350 V CC. Se lo strato isolante del cavo viene danneggiato (durante l'installazione o a causa di vibrazioni), i conduttori esposti potrebbero cortocircuitarsi, causando guasti al driver o addirittura un incendio. Le partizioni interne forniscono la separazione fisica tra i conduttori all'interno del corpo del connettore, impedendo il contatto anche se l'isolamento è compromesso. Questa caratteristica ènon standard nei connettori per uso generale (M8/M12) ed è un elemento chiave di differenziazione per M15. Le partizioni di Reunion sono modellate integralmente con l'isolante, non aggiunte come componenti separati, garantendo che rimangano efficaci per tutta la vita utile del connettore.

2. Qual è la coppia corretta per il dado di accoppiamento M15 e come deve essere mantenuta nel tempo la tenuta IP67?

Per ottenere e mantenere la tenuta IP67 nelle installazioni LED esterne, Reunion consiglia:

Coppia di accoppiamento– Stringere a mano il dado di accoppiamento finché l'O-ring non tocca la superficie del pannello, quindi applicare una coppia aggiuntiva di0,4-0,6 Nmutilizzando una chiave dinamometrica. Non superare 0,8 Nm.

Ispezione dell'O-ring– L'O-ring preinstallato deve essere ispezionato ad ogni ciclo di manutenzione. Sostituire se sono visibili deformazioni, crepe o indurimenti.

Programma di sostituzione degli O-ring– Per installazioni esterne con cicli termici giornalieri, sostituire gli O-ring ogni 2-3 anni come parte della manutenzione preventiva.

Raggio di curvatura del cavo– Mantenere un raggio di curvatura minimo di5× diametro del cavo all'ingresso del connettore per evitare sollecitazioni sulla guarnizione del cavo.

Orientamento del cavo– Orientare l'uscita del cavo verso il basso per evitare accumuli di acqua vicino all'interfaccia della tenuta.

Pulizia prima della riconnessione– Pulire le parti esterne del connettore con un detergente delicato e acqua prima di ricollegarlo per evitare che i detriti compromettano la tenuta.
