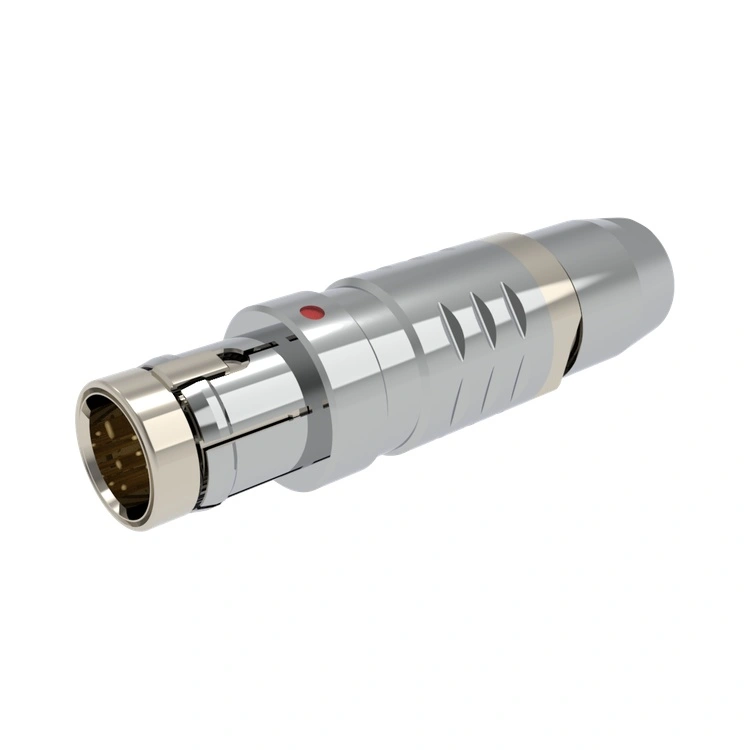

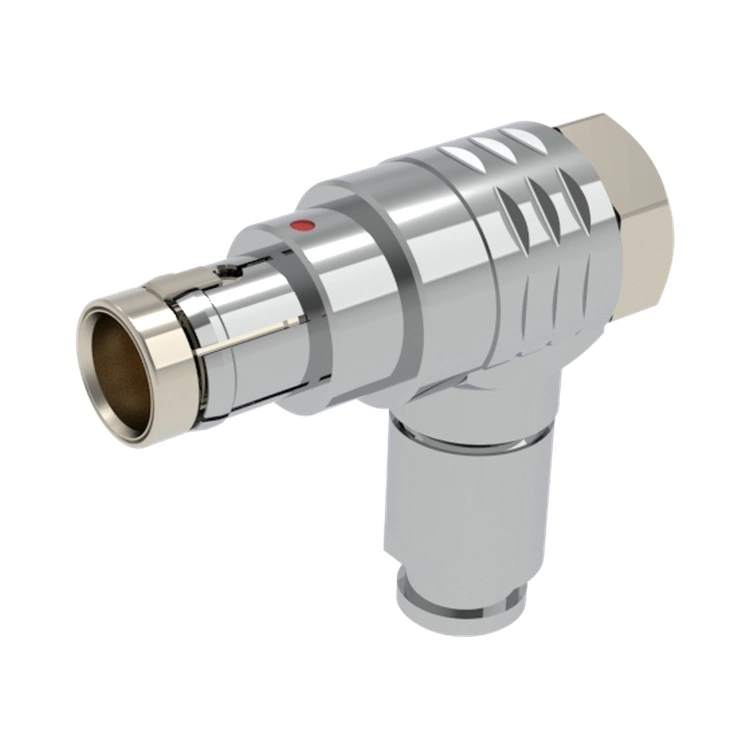

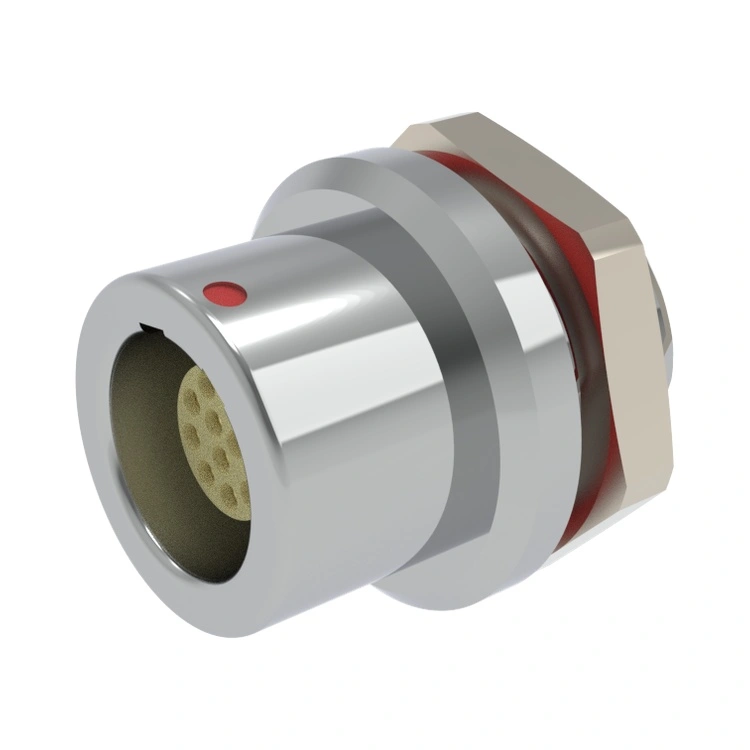

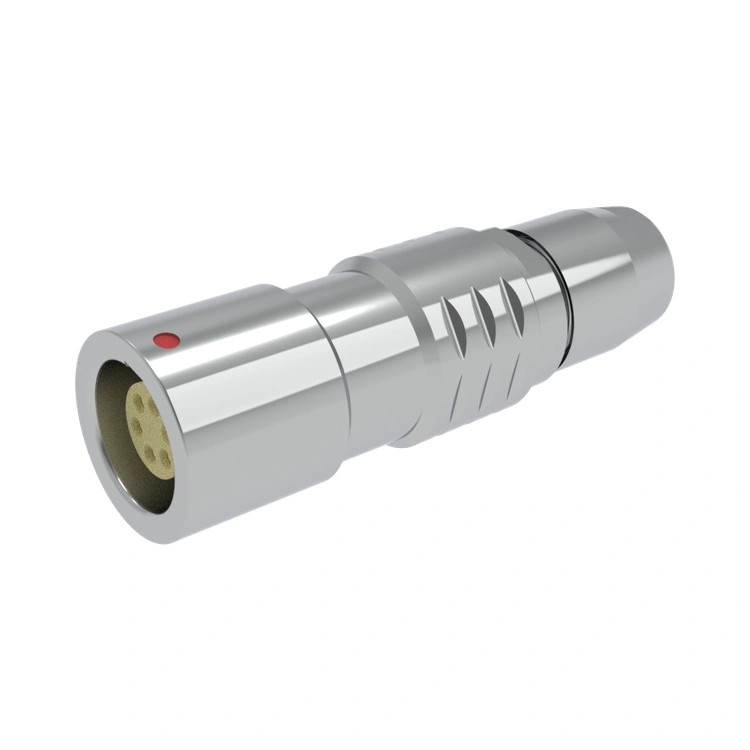

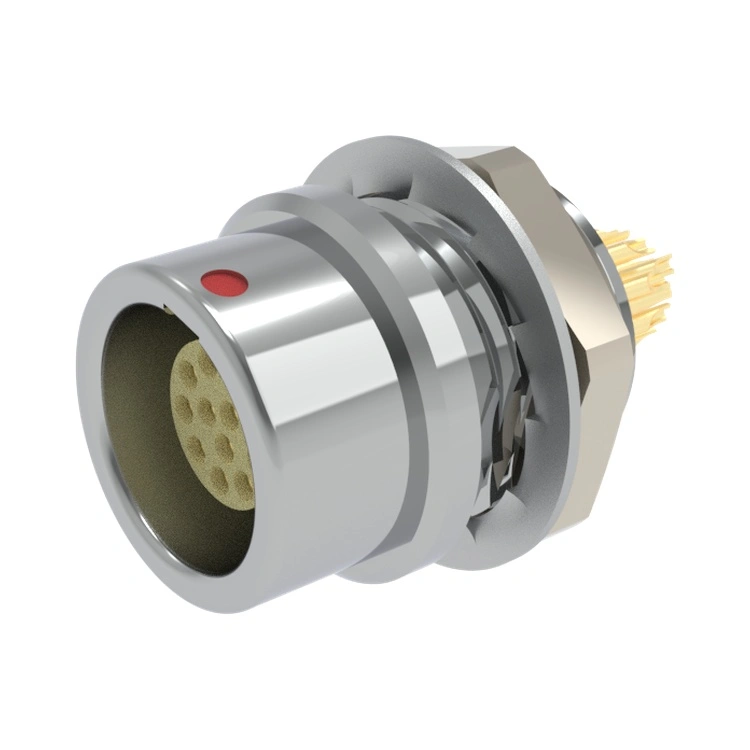

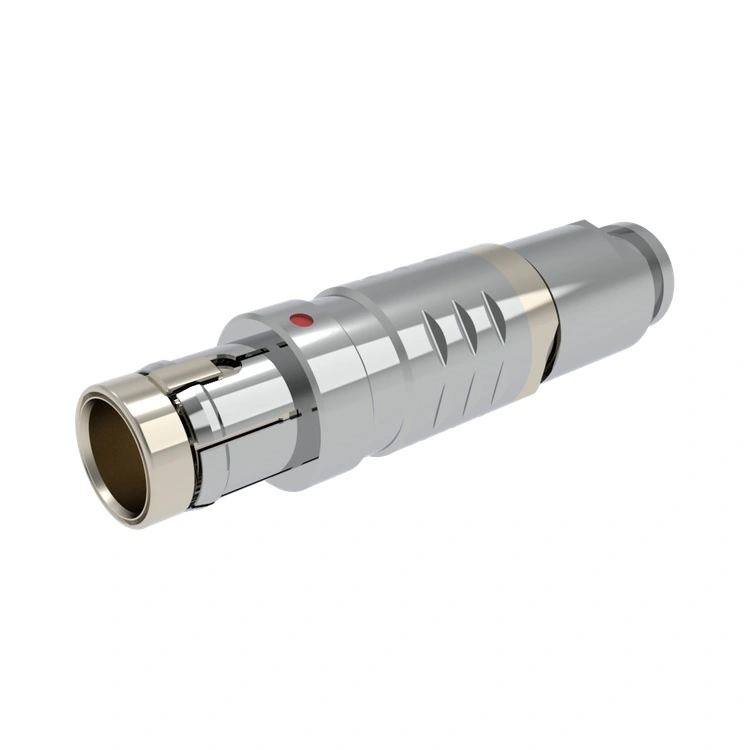

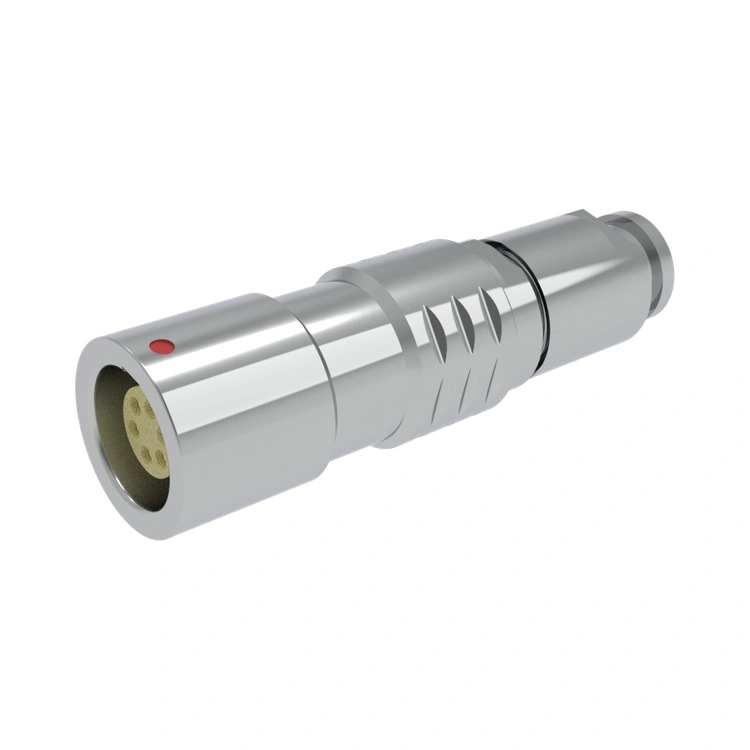

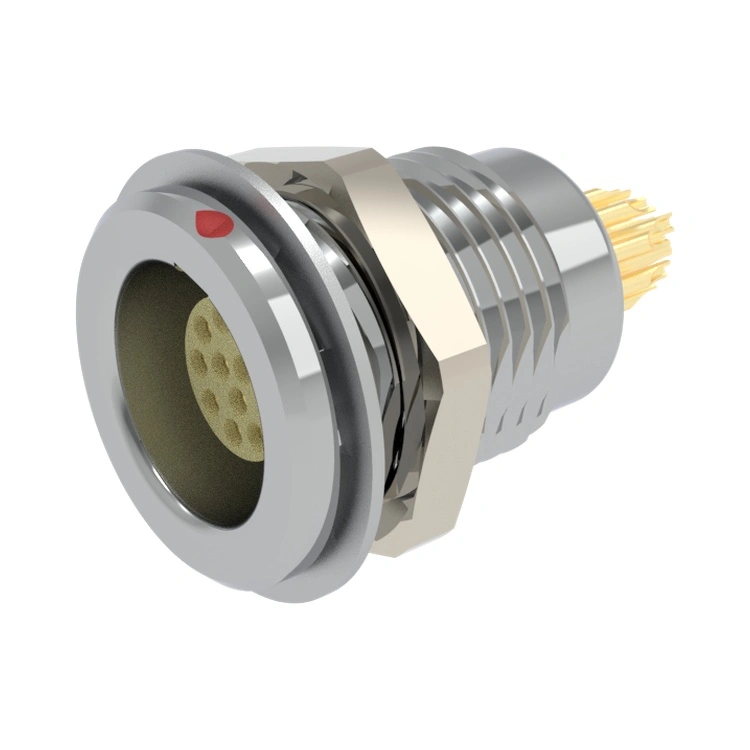

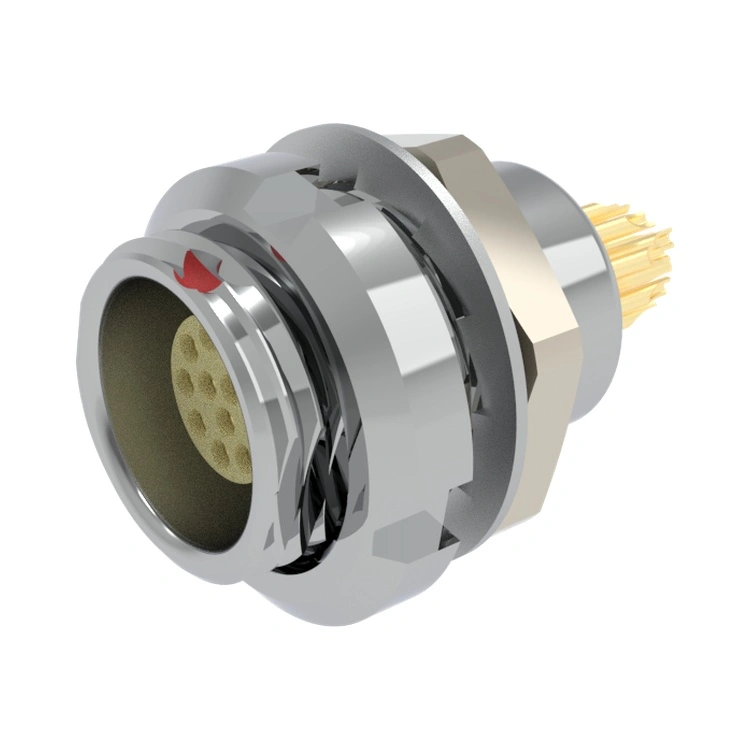

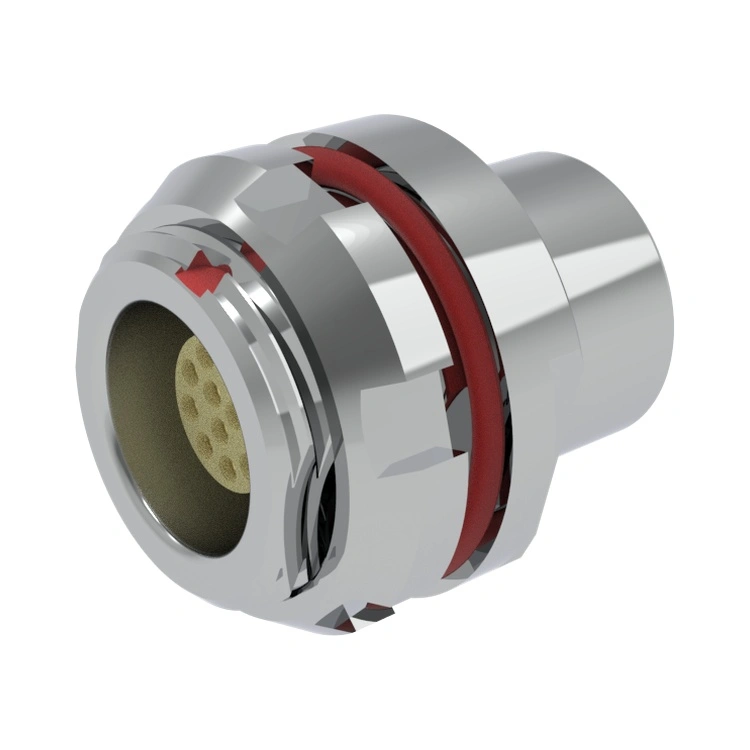

La serie C impiega un comprovato sistema di autoaggancio push-pull, alloggiato in un resistente guscio interamente in metallo che fornisce schermatura EMI essenziale e protezione meccanica. Disponibile con dimensioni del guscio da 0 a 2 con un numero di contatti compreso tra 2 e 26 pin, la serie C supporta stili di terminazione PCB e saldatura, adattandosi a diverse preferenze di assemblaggio in diversi ambienti di produzione. Il connettore funziona in un intervallo di temperature standard compreso tra -45°C e +125°C e offre protezione IP50/IP68, rendendolo adatto per applicazioni interne ed esterne. Reunion produce la Serie C utilizzando processi di produzione consolidati (lavorazione meccanica di precisione, stampaggio a iniezione e assemblaggio automatizzato) garantendo qualità costante e tempi di consegna brevi anche a volumi elevati. Per gli integratori di sistemi e gli OEM che apprezzano soprattutto la semplicità, l'affidabilità e il rapporto costo-efficacia, la Serie C offre esattamente ciò di cui hanno bisogno, senza funzionalità aggiuntive che aggiungono costi inutili.
La Serie C si concentra sulla fornitura di comprovata affidabilità e funzionalità semplici al prezzo più accessibile.
| Caratteristica | Beneficio |
| Push-Pull con chiusura automatica | Funzionamento con una sola mano con conferma del blocco tattile: semplice e intuitivo per gli utenti finali. |
| Costruzione a guscio interamente in metallo | Fornisce una durabilità meccanica fondamentale e una schermatura EMI di base in un pacchetto leggero. |
| Sistema di contatto collaudato | Contatti in ottone placcato oro con caratteristiche di accoppiamento affidabili, testati sul campo su milioni di unità. |
| Intervallo di configurazione | Da 2 a 26 pin opzionali e guscio serie 0~2 |
| Molteplici opzioni di terminazione | Contatti a saldare e PCB: flessibili per l'assemblaggio manuale o le linee di produzione automatizzate. |
| Valutazione ambientale pratica | Intervallo di funzionamento da -45°C a +125°C |
Test e misurazioni– Dispositivo per la visione notturna a infrarossi, analizzatore di dati, tester di temperatura
Militare– Computer, GPS, sistemi di navigazione, ecc.
Controlli industriali– Pannelli HMI, sensori di sistemi di trasporto e interfacce operatore di macchine utensili.
Apparecchiature di comunicazione– Switch di rete montati su rack, router audio e amplificatori di distribuzione broadcast.
| Parametro | Specifica |

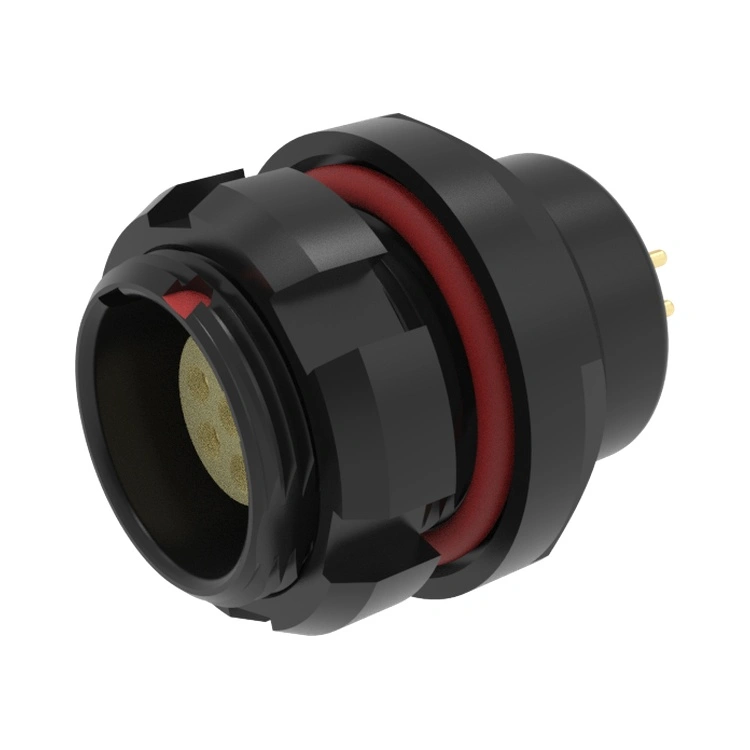

| Materiale della calotta | Ottone con cromatura (standard); opzione cromo nero |
| Dimensioni della conchiglia | 0, 1, 2 |
| Contatta Conte | Da 2 a 26 pin |
| Materiale di contatto | Ottone con placcatura in oro |
| Resistenza di contatto | ≤5mΩ |
| Resistenza di isolamento | ≥5000MΩ |
| Cicli di accoppiamento | >3.000 operazioni |
| Temperatura operativa | -45°C ~ +125°C |
| Protezione | IP50/IP67 |
| Resistenza alla nebbia salina | >72 ore |
| Vibrazione | 10–500 Hz, 5 g |
| Shock meccanico | 50 g, 6 ms |
| Schermatura EMI | L'alloggiamento interamente in metallo fornisce una protezione di base |
| Stili di terminazione | Saldatura, PCB (diritto o ad angolo retto) |
Tutti i connettori della serie C sono conformi alla direttiva RoHS e vengono sottoposti a test elettrici al 100% (continuità, resistenza di isolamento e resistenza dielettrica) prima della spedizione.
| Aspetto | Serie C della Riunione | Tipico equivalente europeo/statunitense | Tipiche alternative senza marchio a basso costo |
| Prezzo | Il più competitivo nella formazione della Reunion | 3–4 volte più alto | Comparabili ma incoerenti |
| Coerenza della qualità | Produzione certificata ISO, testata al 100%. | Alto | Casuale/nessun test |
| Compatibilità | Intercambiabile con i principali marchi | Proprietario | Dimensioni non standard |
| Tempi di consegna | 10-15 giorni standard | 4–8 settimane | Variabile, spesso non disponibile |
| MOQ | Nessun MOQ per gli articoli standard | MOQ elevato (300–500) | MOQ basso ma nessun supporto |
| Tracciabilità | Tracciabilità ERP completa | SÌ | Nessuno |
| Supporto tecnico | Risposta tecnica 24 ore su 24 | Risposta più lenta | Limitato o nessuno |
| Personalizzazione | MOQ basso, tempi di consegna rapidi | Lento, costoso | Non offerto |
| Esperienza in fabbrica | 15 anni di produzione interna | Spesso esternalizzato | Piccoli laboratori |
La Serie C offre l'equilibrio ottimale tra prezzo e garanzia di qualità: non paghi per funzionalità non necessarie, ma non esponi il tuo prodotto a fornitori sconosciuti.
Il sistema di gestione della qualità di Reunion applica gli stessi rigorosi standard a tutte le linee di prodotti, inclusa la Serie C.
| Certificazione | Ambito |
| ISO9001:2015 | Sistema di gestione della qualità: progettazione, produzione e servizio post-vendita. |
| ISO14001:2015 | Gestione ambientale: riduzione dei rifiuti e utilizzo sostenibile dei materiali. |
| ISO 13485:2016 | Gestione della qualità per i dispositivi medici: applicabile alla Serie C utilizzata nelle apparecchiature di monitoraggio dei reparti generali. |
| Riconosciuto UL | Certificazione di sicurezza a livello di componente per i mercati nordamericani. |
| RoHS | Limitazione delle sostanze pericolose: conformità alla Direttiva UE. |
Il sistema di tracciabilità basato su ERP di Reunion fornisce la documentazione completa per ogni lotto della Serie C, dall'ispezione dei materiali in entrata ai test funzionali finali.
| Articolo | Dettaglio |
| Imballaggio standard | Buste antistatiche, scatole di cartone con imbottitura interna. |
| Imballaggio sfuso | Confezionamento in vassoio o bobina disponibile per ordini di grandi volumi (supporta il pick-and-place automatizzato). |
| Tempi di consegna | Campioni: 7–10 giorni; Ordini di produzione: 15–20 giorni |
| Metodi di spedizione | Alla rinfusa: trasporto marittimo o aereo; Campioni: espresso (DHL, FedEx, TNT, UPS, EMS). |
| Termini di consegna | EXW, FCA, FOB, CIF, CPT. |
Nella maggior parte delle configurazioni standard, sì: la serie C è progettata per essere compatibile meccanicamente ed elettricamente con i formati di connettori push-pull circolari più comuni, comprese le principali serie europee. Reunion mantiene un database di riferimenti incrociati che copre Fischer, ODU e altri marchi importanti. Tuttavia, poiché la compatibilità dipende dalla specifica disposizione dei pin e dalle variazioni di codifica, ti consigliamo di inviare il disegno del connettore o una foto del ritaglio del pannello per la verifica. Il nostro team di ingegneri confermerà l'idoneità, la forma e il funzionamento prima di impegnarti nella produzione. Abbiamo fornito con successo soluzioni compatibili a oltre 250 OEM che in precedenza si rifornivano da fornitori europei, spesso senza richiedere modifiche ai PCB o ai progetti dei pannelli esistenti.
I campioni solitamente 10~12 giorni.
Ordina solitamente 15 ~ 20 giorni.
Personalizzazione delle specifiche speciali del cavo: 20 ~ 30 giorni
Ti consigliamo di specificare il tipo di cavo, la lunghezza, la configurazione del connettore ed eventuali requisiti di termoretrazione in fase di preventivo: il nostro team di ingegneri fornirà quindi un impegno di consegna definitivo entro 48 ore. Le configurazioni standard di stock sono sempre disponibili senza MOQ.
