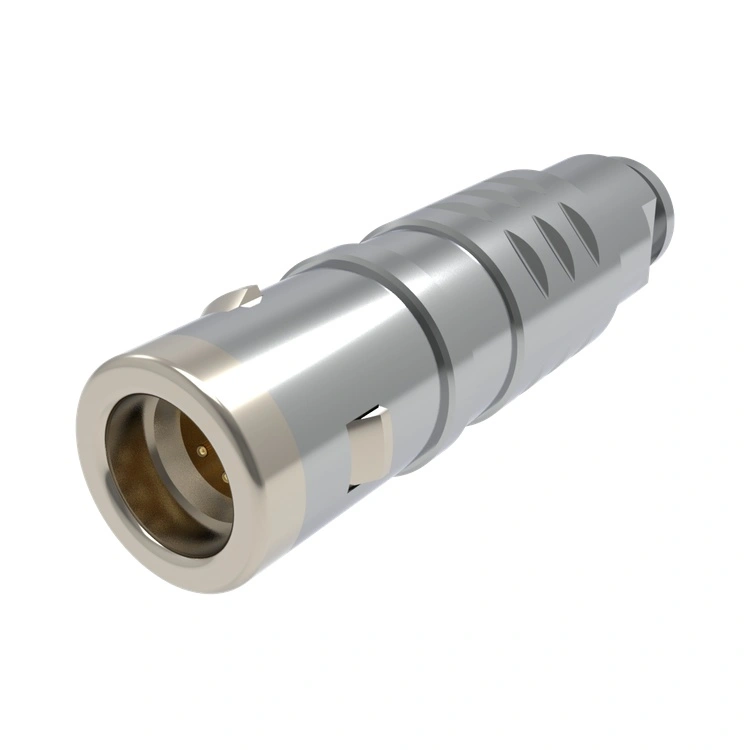

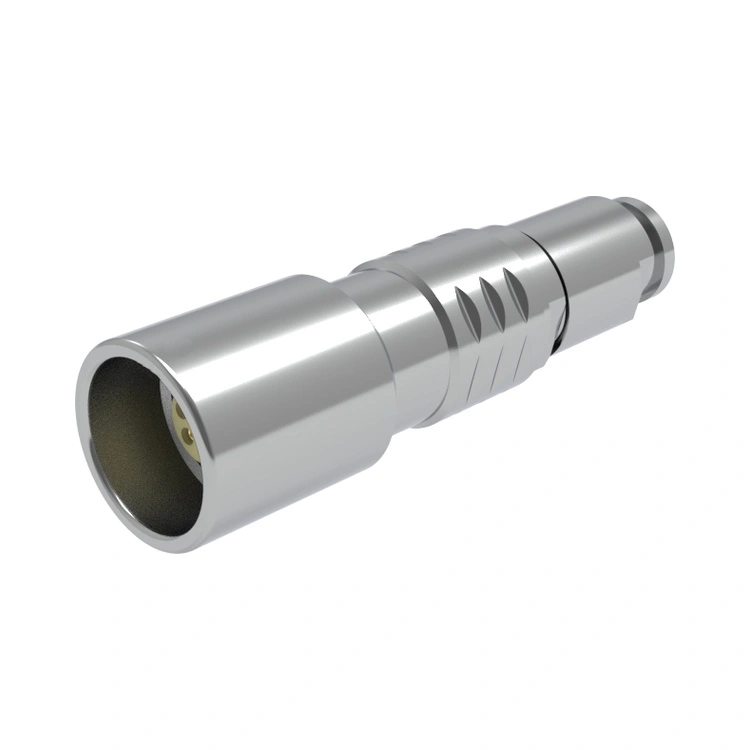

Il connettore push-pull in metallo serie E rappresenta l'approccio strategico di Reunion all'interconnessione professionale per team di ingegneri attenti ai costi. Eliminando i fronzoli non essenziali mantenendo i principali tratti distintivi della qualità: auto-aggancio affidabile con feedback acustico, struttura interamente in metallo per la schermatura EMI fondamentale e sistemi di contatto classificati per oltre 5.000 cicli di accoppiamento. Il suo intervallo di temperatura standard compreso tra -45°C e +125°C copre la stragrande maggioranza delle applicazioni in ambienti controllati, l'impermeabilità IP67 è adatta per l'uso esterno. La produzione integrata verticalmente di Reunion, dalla lavorazione CNC di precisione interna ai test elettrici automatizzati, riduce i costi di produzione senza compromettere la qualità. Per gli OEM che producono monitor paziente, strumenti di laboratorio o controlli industriali in grandi volumi, il connettore push-pull in metallo della serie E offre le prestazioni essenziali di cui hai bisogno preservando la struttura dei margini. Ogni unità è coperta da una garanzia di 12 mesi e da una tracciabilità ERP completa, garantendo un'integrazione senza rischi nella catena di fornitura.
La serie E si concentra sulla fornitura delle funzioni del connettore più critiche al prezzo più competitivo, con affidabilità documentata e trasparenza della catena di fornitura.
| Caratteristica | Beneficio |
| Design dal valore aggiunto | Mantiene tutte le funzioni push-pull essenziali eliminando al contempo costose specifiche eccessive: ideale per l'approvvigionamento OEM di volumi elevati. |
| Chiusura push-pull affidabile | Accoppiamento rapido con una sola mano con conferma del blocco tattile e acustica, che riduce i tempi di installazione e gli errori dell'utente sulle catene di montaggio. |
| Costruzione interamente in metallo | Fornisce schermatura EMI fondamentale e durata meccanica a una frazione del costo dei progetti specializzati. |
| Terminazione flessibile | I contatti per saldatura e PCB si adattano a diversi metodi di assemblaggio e tipi di cavi: campioni disponibili con tempi di consegna di 5-7 giorni. |
| Tolleranza ambientale standard | L'intervallo operativo da -45°C a +125°C copre la maggior parte degli ambienti interni industriali, commerciali e medici. |
| Durabilità comprovata | >5.000 cicli di accoppiamento con resistenza di contatto costante (iniziale ≤5 mΩ): affidabile per apparecchiature di lunga durata. |
| Nessuna opzione non necessaria | Una linea di prodotti semplificata significa consegne più rapide (15-20 giorni per gli ordini di produzione) e minori costi di mantenimento dell'inventario. |
Il connettore push-pull in metallo serie E è la risposta definitiva di Reunion all'esigenza del mercato di un connettore circolare "senza fronzoli e con tutte le prestazioni" che renda l'interconnessione di qualità accessibile per le applicazioni quotidiane, ora con termini di garanzia trasparenti e politica di restituzione incondizionata per gli acquirenti OEM qualificati.
Il connettore push-pull in metallo serie E è stato creato appositamente per applicazioni in cui l'ottimizzazione dei costi è un obiettivo di progettazione primario, ma l'affidabilità della connessione non può essere compromessa.
Attrezzature mediche: monitoraggio diagnostico, sistema chirurgico
Controlli industriali - Moduli I/O PLC, pannelli operatore e sensori di sistemi di trasporto.
Strumenti di laboratorio - Spettrofotometri, centrifughe e camere per test di temperatura.
Apparecchiature di comunicazione: switch di rete, interconnessioni rack di stazioni base e router audio di trasmissione.
Sistemi di sicurezza: interconnessioni di telecamere di sorveglianza, pannelli di controllo degli accessi e moduli di sistemi di allarme.
| Parametro | Specifica |
| Materiale della calotta | Ottone con nichelatura (standard); |
| Dimensioni della conchiglia | 0, 1 |
| Contatti | Da 2 a 6 pin |
| Cicli di accoppiamento | >5.000 operazioni |
| Intervallo di temperatura | -45°C ~ +125°C |
| Schermatura EMI | L'alloggiamento interamente in metallo fornisce una schermatura di base |
| Protezione dall'ingresso | IP67l |
| Resistenza alla nebbia salina | >48 ore |
| Vibrazione | 10–2000 Hz, 10 g |
| Shock meccanico | 100 g, 6 ms |
| Resistenza di contatto | ≤5mΩ (iniziale) |
| Resistenza di isolamento | ≥5000 MΩ (a 500 V CC) |
| Stili di terminazione | Saldatura e PCB (diritto o ad angolo retto) |
Tutti i connettori della serie E sono conformi alla direttiva RoHS e vengono sottoposti a test elettrici al 100% (continuità, isolamento, rigidità dielettrica) prima della spedizione. Il controllo statistico del processo (SPC) di Reunion garantisce la coerenza dimensionale tra tirature ad alto volume. Sono disponibili schede tecniche complete dei test e modelli 3D STEP, consentendo al team di ingegneri di convalidare l'adattamento meccanico senza attendere campioni fisici.
| Articolo | Dettaglio |
| Imballaggio standard | Borse antistatiche con protezione individuale della cavità; cartoni ondulati rinforzati. |
| Imballaggio sfuso | Disponibile per ordini di grandi volumi (oltre 500 pezzi) – confezionamento in vassoio o bobina per supportare l'assemblaggio pick-and-place automatizzato. |
| Etichettatura | Etichettatura del codice prodotto standard e del codice lotto; etichettatura personalizzata disponibile su richiesta. |
| Tempi di consegna | Campioni: 7–107 giorni; Ordini di produzione: 15-20 giorni (la linea di prodotti semplificata consente tempi di consegna più rapidi). |
| Metodi di spedizione | Alla rinfusa: trasporto marittimo o aereo; Campioni: espresso (DHL, FedEx, TNT, UPS, EMS). |
| Termini di consegna | EXW, FCA, FOB, CIF, CPT: flessibili in base alle tue preferenze di approvvigionamento. |
| Garanzia | Garanzia standard di 12 mesi contro i difetti di fabbricazione; copertura estesa opzionale disponibile per le partnership di produzione a contratto. |
| Aspetto | Serie F della Riunione | Serie comparabili tipiche europee/americane | Tipiche alternative a basso costo |
| Prezzo | ~1/3 dei marchi premium | Costo premium | Variabile, spesso incoerente |
| Qualità | Produzione coerente e certificata ISO 13485:2016 | Alto | Variazione da lotto a lotto non certificata |
| Compatibilità | Intercambiabile con i principali sistemi (alternative LEMO/ODU) | Proprietario | Spesso dimensioni non standard |
| MOQ | Nessun MOQ per gli articoli standard; MOQ basso per abitudine | MOQ elevato (oltre 500) | MOQ basso ma supporto scarso |
| Tempi di consegna | 15-20 giorni tipici | 4–8 settimane | Variabile, inaffidabile |
| Tracciabilità | Tracciabilità ERP completa dal lingotto al prodotto finito | SÌ | Nessuno o limitato |
| Esperienza in fabbrica | 15 anni di produzione interna presso lo stabilimento di Dongguan da 3.000㎡ | Spesso esternalizzato | Piccoli laboratori |
| Garanzia di qualità | Testato al 100%, documentato, con report scaricabili | SÌ | Test casuale o nessun test |
| Protezione dell'acquirente | Garanzia 24 mesi + politica di restituzione | Varia | Nessuna garanzia o termini poco chiari |
La serie E occupa una posizione unica: offre coerenza di produzione di prima qualità e compatibilità documentata a un prezzo più vicino alle alternative economiche. Non sacrifichi la qualità a favore dei costi: elimini semplicemente le funzionalità che non ti servono, supportate da una garanzia che protegge la tua linea di produzione.
Lavorazione CNC: i torni automatici ad alta velocità producono gusci con tolleranza di ±0,02 mm.
Placcatura: placcatura in conchiglia e doratura selettiva per contatto in linee automatizzate con monitoraggio della concentrazione del bagno.
Stampaggio a iniezione - Isolanti stampati in tecnopolimeri.
Assemblaggio - Linee semiautomatiche con ispezione visiva per l'allineamento dei contatti e la forza di inserimento.
Test - Verifica elettrica al 100% (continuità, isolamento, rigidità dielettrica) con registrazione dei dati per ciascun lotto.
Imballaggio - Sacchetti sottovuoto antistatici con essiccante; imballaggi sfusi per linee di assemblaggio automatizzate ad alto volume.
R: Sì, nella maggior parte delle configurazioni standard, il connettore push-pull in metallo della serie E è progettato meccanicamente ed elettricamente pensando all'intercambiabilità per i fattori di forma dei connettori circolari più comuni. Reunion conserva la documentazione dei riferimenti incrociati per le principali serie europee e statunitensi. Tuttavia, poiché i marchi premium a volte utilizzano spaziature dei contatti o posizioni di codifica proprietarie, consigliamo sempre di inviare il disegno del connettore esistente o il numero di parte per la verifica. Il nostro team di ingegneri confermerà la compatibilità e, se necessario, apporterà modifiche per garantire una vera sostituzione immediata senza modifiche al PCB o al pannello. Abbiamo fornito con successo alternative alla serie F a oltre 300 OEM con rapporti di convalida documentati disponibili su richiesta.
R: Assolutamente no. La serie E raggiunge l'efficienza in termini di costi attraverso la semplificazione del design e la selezione dei materiali, non la riduzione della qualità. Utilizziamo lo stesso sistema di gestione della qualità ISO 13485:2016 in tutte le linee di prodotti. Ogni connettore della serie E viene sottoposto a test elettrici al 100% (resistenza di contatto, isolamento, tenuta dielettrica) e test meccanici basati su campioni (forza di accoppiamento, ritenzione). Il risparmio sui materiali deriva dall'utilizzo dell'ottone invece di leghe più costose, dalla selezione di spessori di placcatura standard anziché troppo specificati e dalla riduzione delle fasi di finitura estetica, il tutto senza compromettere le prestazioni funzionali o la durata. Il nostro sistema ERP garantisce la completa tracciabilità dalla materia prima al prodotto finito, come per le nostre serie premium. Puoi scaricare i nostri ultimi rapporti di prova, certificati dei materiali e modelli 3D direttamente dalla nostra libreria tecnica.
