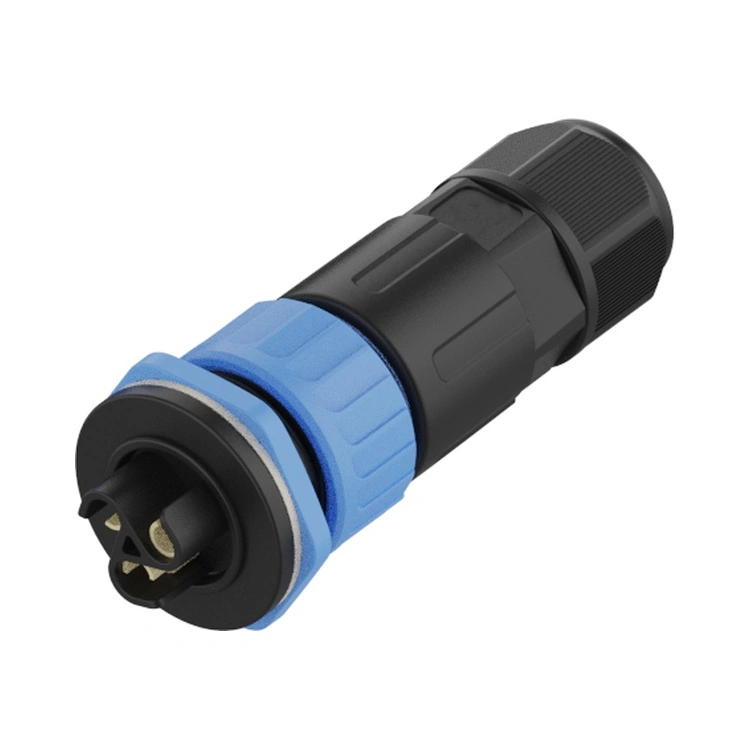

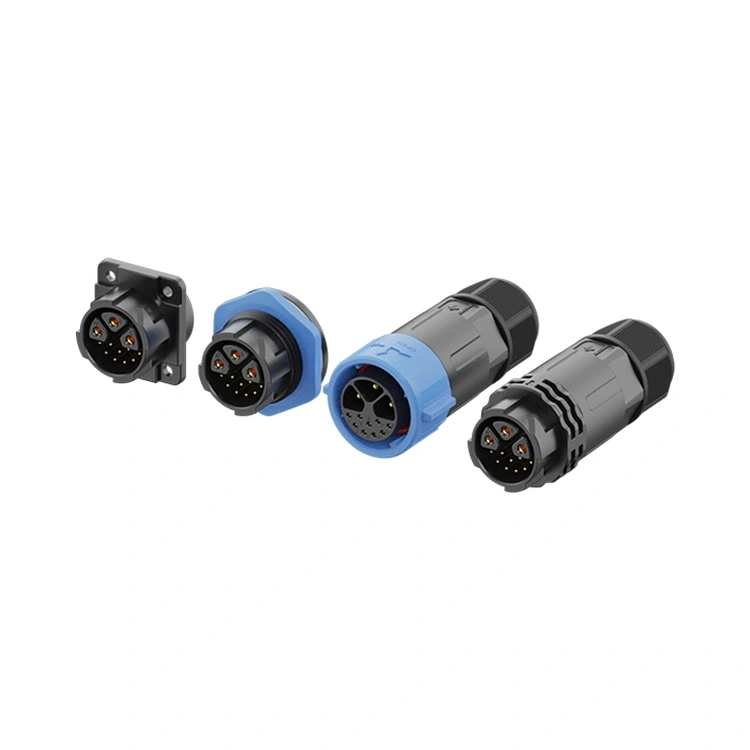

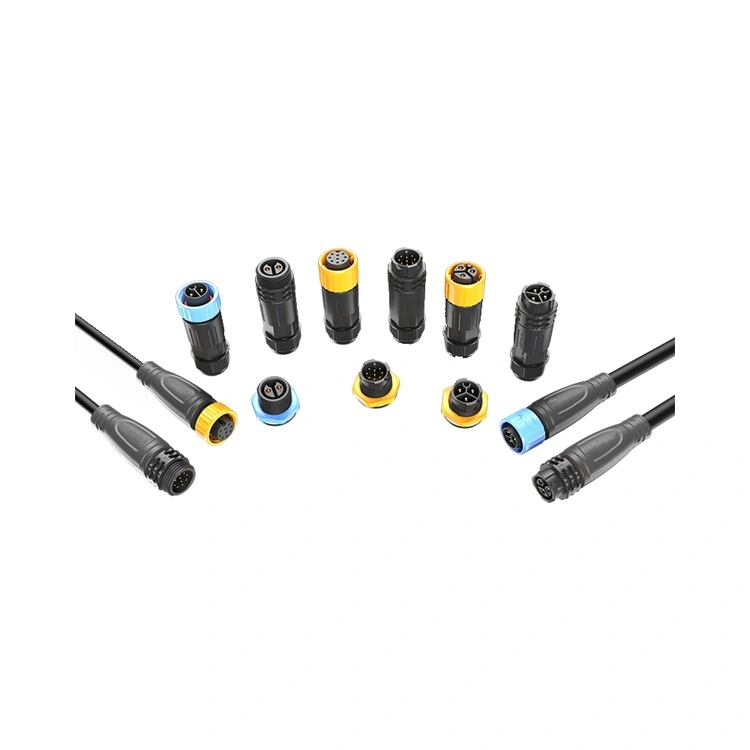

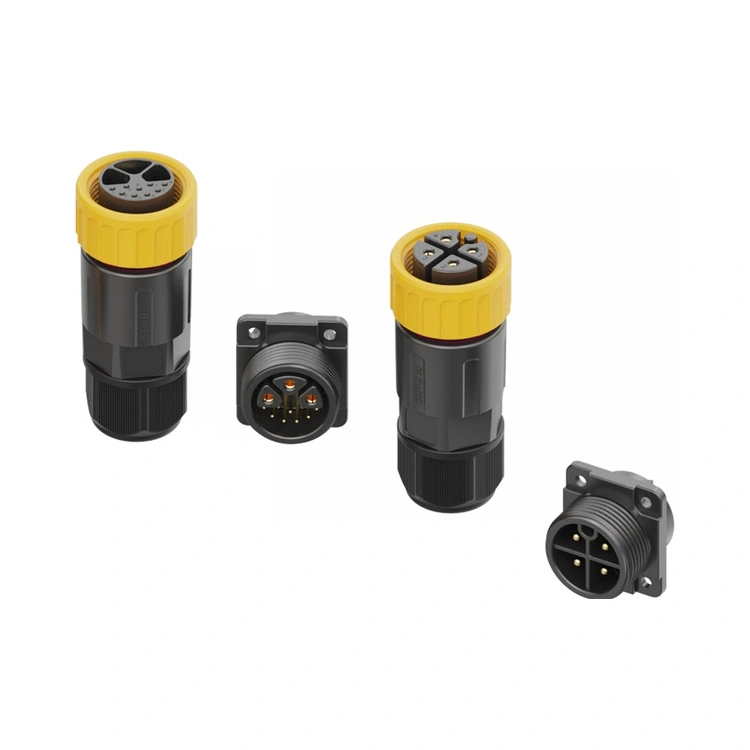

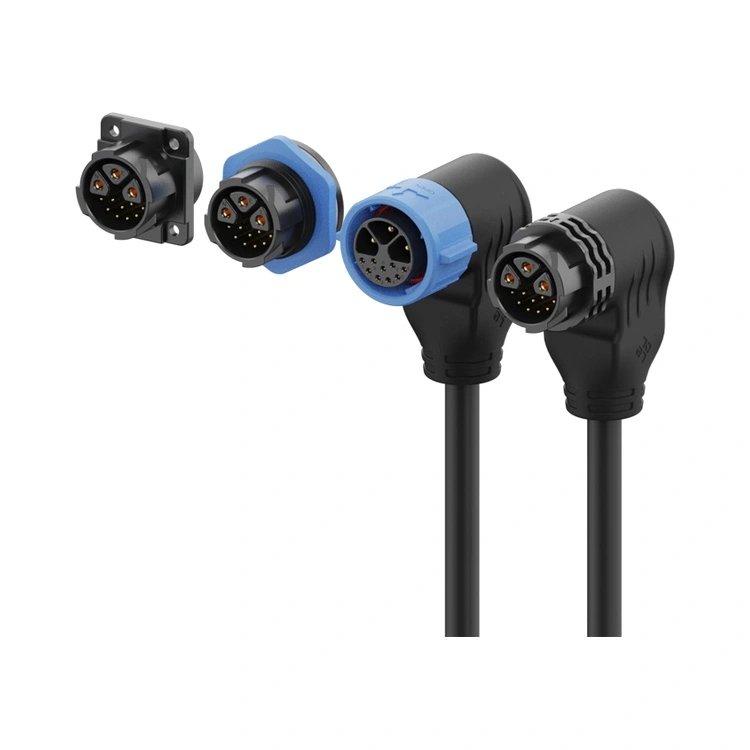

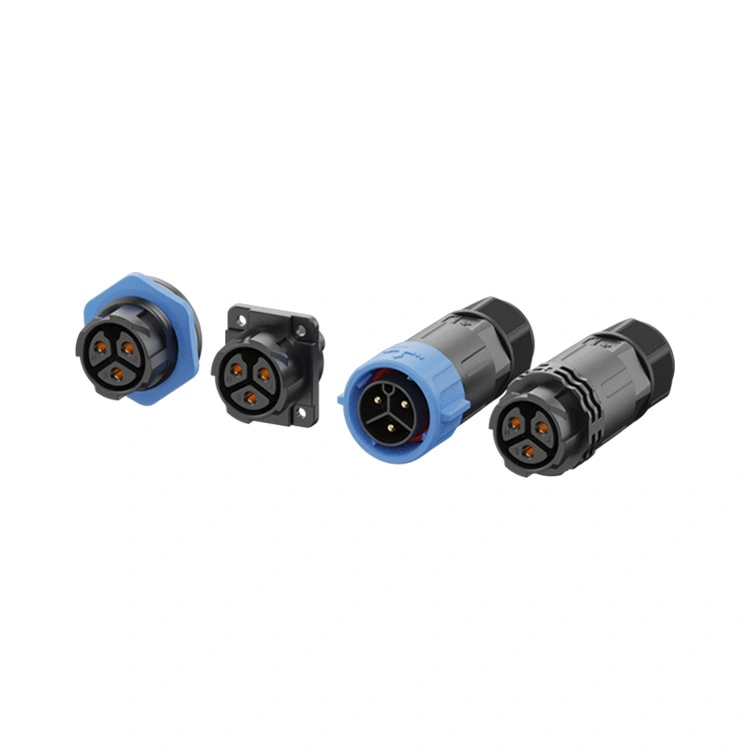

Il connettore per luci LED serie Reunion M25 è realizzato appositamente per apparecchi superiori a 1.000 W in cui i cicli termici (ΔT fino a 145°C) e gli shock meccanici degradano comunemente le soluzioni M20 standard. A differenza delle copie generiche, questa serie sottopone ogni lotto di produzione a:
1) Test di hipot e resistenza al contatto al 100%.
2)Test di impermeabilità IP67 - 1 m di profondità, 30 minuti, documentato con registrazioni video
3)Convalida dello shock termico: 500 cicli da -40°C a +105°C senza rilassamento della guarnizione
Questo protocollo di test affronta direttamente la modalità di guasto n. 1 nei sistemi LED per esterni: la corrosione da sfregamento da micromovimenti causata dall'oscillazione del cavo indotta dal vento. Il meccanismo di bloccaggio filettato (coppia consigliata 1,2–1,5 Nm) mantiene la pressione dell'interfaccia superiore a 80 N, garantendo un contatto stabile anche se montato su pali da stadio alti 50 m.
| Criterio di selezione | Connettore per luce LED serie Reunion M25 | Serie M20 (capacità inferiore) | Sosia M25 senza marchio |
| Corrente continua massima | 30 A (per pin di alimentazione) | 30 A (ma declassato a 22 A a 85°C) | Dichiara 30 A, ma fallisce a 25 A (nessun rapporto sull'immagine termica) |
| Opzioni pin ibridi | 3+2/3+5 /3+9 pin | Solo 2+2 (MOQ personalizzato 500+) | Nessuno: proiettili di sola potenza |
| IP67 impermeabile | Ogni lotto: testato in immersione, foto conservate | Basato su campione (1 su 1.000) | Non documentato |
| Sistemazione del diametro esterno del cavo | 6–12 mm (zigrinatura adatta ai guanti) | 4–8 mm | 5–10 mm (scarso pressacavo) |
| Tempi di consegna (1.000 pezzi) | 15-20 giorni | 4–6 settimane | Imprevedibile (spesso dropshipping) |
| Tracciabilità | Codice lotto ERP → certificati materie prime | A livello di batch | Nessuno |
Raccomandazione: specificare il connettore per luci LED serie Reunion M25 per qualsiasi progetto in cui il ROI > 3 anni e i costi relativi ai tempi di inattività non pianificati superano i $ 2.000/ora (ad esempio piazzali aeroportuali, illuminazione di uscita dei tunnel).
| Parametro | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 3+2 poli | 3+5 poli | 3+9 poli |
| Valutazione della tensione | 250 V | 250 V | 250 V | 250 V | 250 V | 250 V/50 V | 250 V/50 V | 250 V/50 V |
| Valutazione attuale | 30A | 30A | 20A | 20A | 15A | 20A+10A | 20A+5A | 20A+5A |
| Sezione del filo | 0,75-4,0 mm² | 0,75-4,0 mm² | 0,5-2,5 mm² | 0,5-2,5 mm² | 0,25-1,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² | 0,25-2,5 mm² |
I 5 pin di segnale nella configurazione 3+5 sono schermati in modo indipendente con un passo di 2,54 mm, fornendo un'attenuazione di diafonia >40 dB a 250 kHz, fondamentale per la comunicazione bidirezionale DMX512 RDM. Per le applicazioni DALI-2, la variante a 3+2 pin (2 cavi di segnale) supporta l'indirizzamento di un massimo di 64 apparecchi per loop mantenendo la barra di alimentazione da 30 A. Guida pratica al cablaggio per i prescrittori:
3+5 pin: Pin 1–3 = L1/L2/L3 (trifase, 20 A ciascuno); Pin 4–5 = DALI +/-; Pin 6–7 = dati DMX+ / dati-; Pin 8 = comune DMX (riferimento schermatura).
3+2 pin: Pin 1–3 = L/N/PE (monofase 30 A o trifase 20 A); Pin 4–5 = dimmerazione 0-10 V o DALI.
Questa architettura ibrida riduce il lavoro sul campo eliminando il 40% delle giunzioni delle morsettiere
R: L'isolante termoplastico per alte temperature (UL 94 V-0) mantiene la resistenza agli urti >6 kJ/m² a -40°C (testato secondo ISO 179). L'O-ring in silicone mantiene il compression set <20% dopo 500 cicli di avviamento a freddo.
Per i progetti standard controllati da DALI, consigliamo la configurazione 3+2:
3 pin di alimentazione (20 A ciascuno) per l'ingresso del driver LED.
2 pin di segnale (10 A ciascuno) per dati DALI.
Ciò fornisce ampia potenza per apparecchi di illuminazione ad alto wattaggio e supporta la comunicazione DALI su distanze fino a 300 metri. Per il controllo del colore multicanale o il feedback del sensore integrato, scegli le varianti 3+5 o 3+9. Tutte le configurazioni mantengono l'integrità del segnale per i protocolli DALI, DMX, 0-10 V e RS-485.
