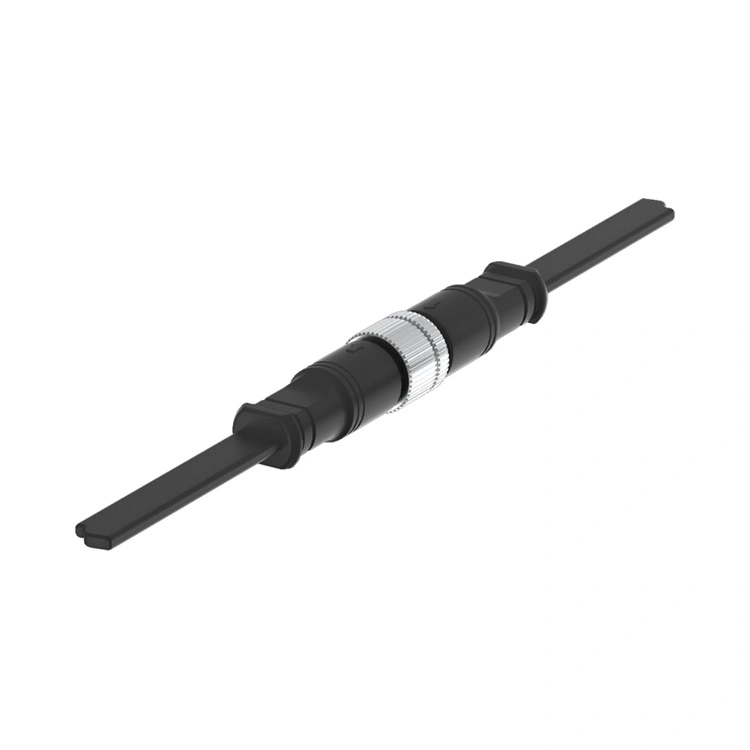

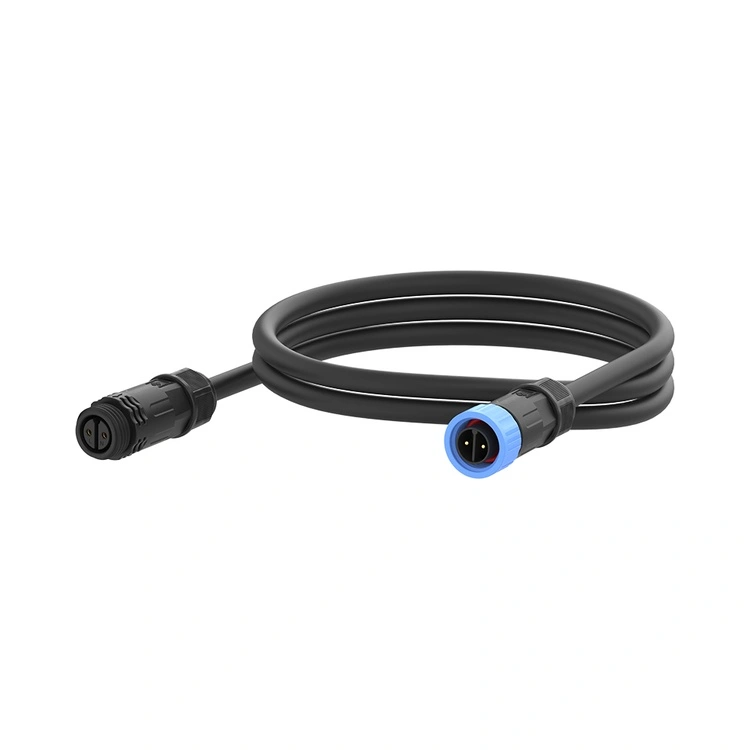

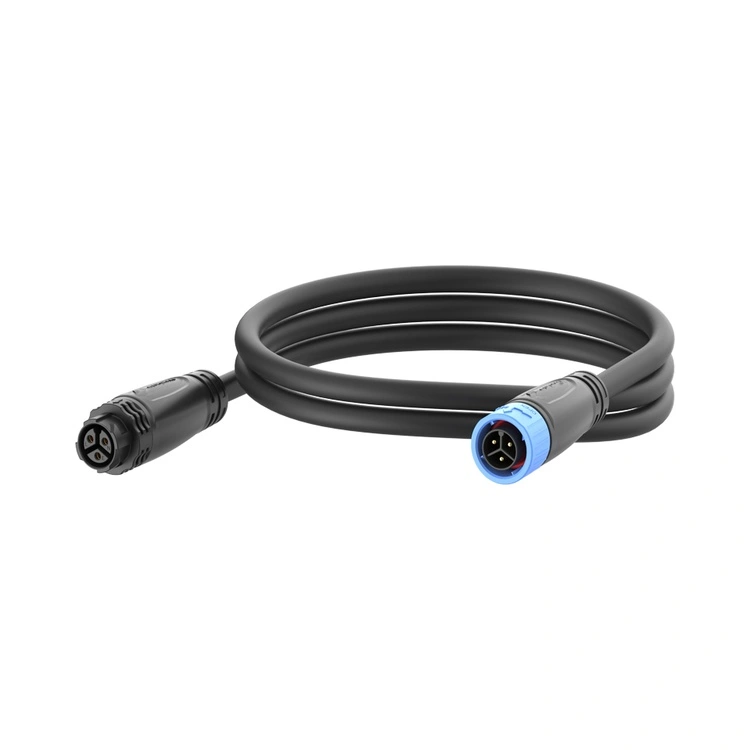

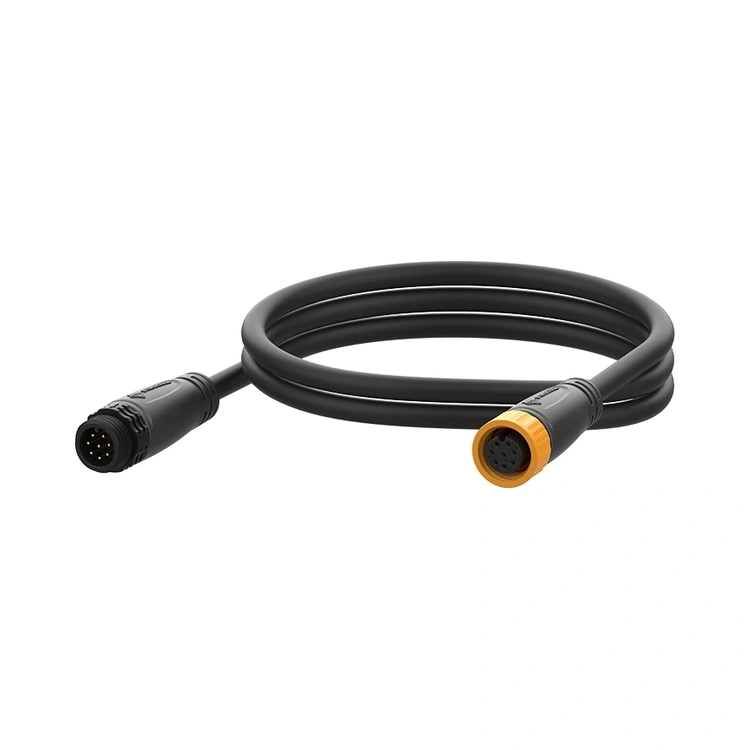

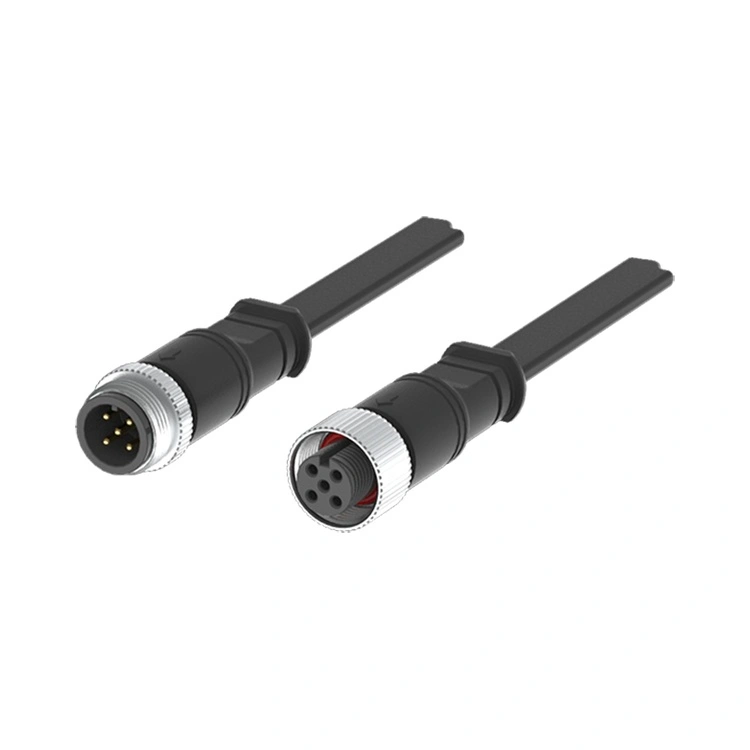

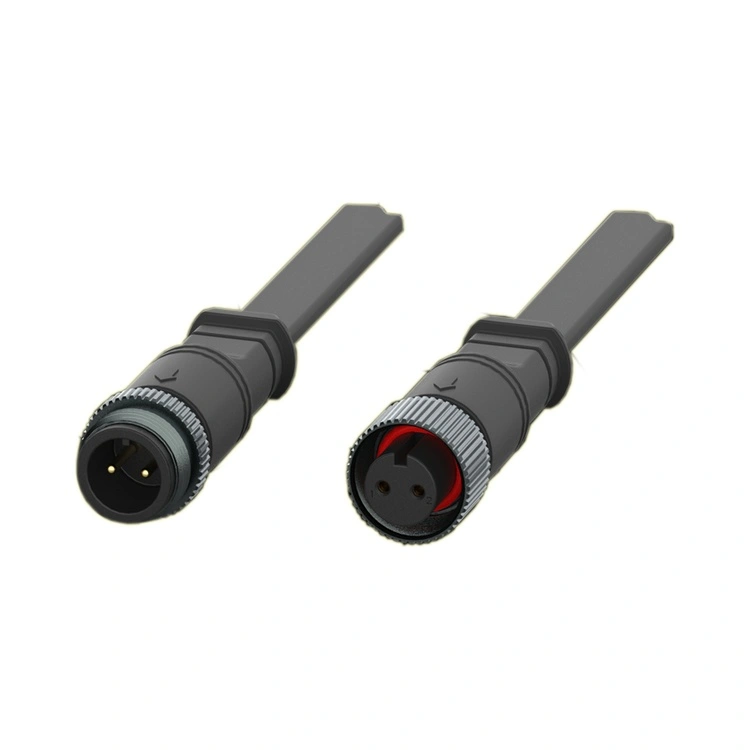

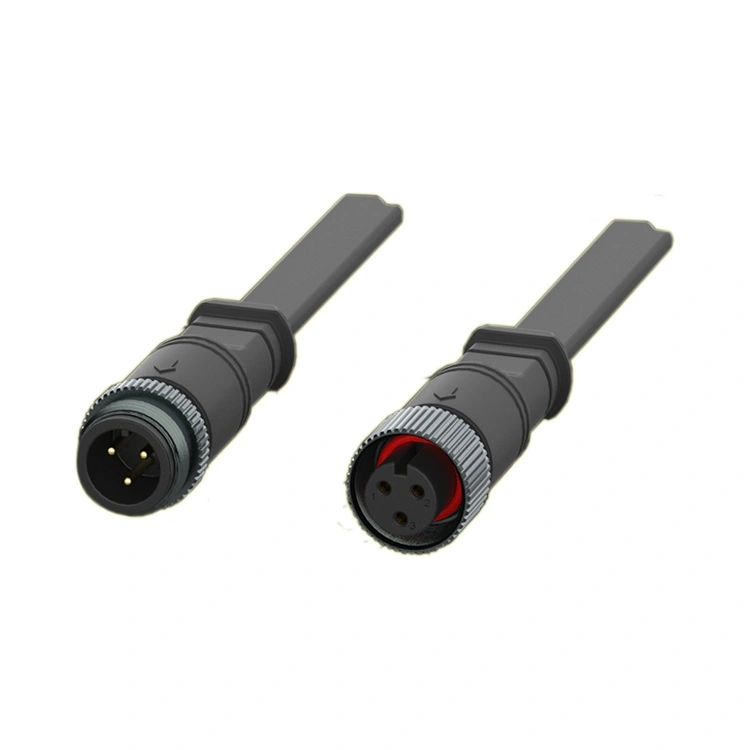

Il connettore per luce LED serie M16 è l'interconnessione specializzata di Reunion per sistemi di illuminazione a LED intelligenti, dai lampioni con controllo dell'attenuazione all'illuminazione architettonica con funzionalità di cambio colore. Questo connettore circolare filettato combina una robusta interfaccia da 16 mm con tenuta IP67/IP68, rendendolo adatto per installazioni esterne dove sia l'integrità dell'alimentazione che del segnale sono essenziali.
Disponibile in configurazioni da 2 a 8 pin, inclusa la versione ibrida a 2+4 pin (2 pin di alimentazione + 4 pin di segnale), la serie M16 supporta sia l'erogazione di potenza ad alta corrente (fino a 15 A) che segnali di controllo a bassa tensione (DALI, DMX, dimmeraggio 0-10 V o RS-485) all'interno di un unico connettore compatto.
L'alloggiamento è realizzato in materiale termoplastico ad alta temperatura con eccellente resistenza agli agenti atmosferici, mentre i contatti sono lavorati in ottone con placcatura dorata selettiva per garantire una resistenza di contatto bassa e stabile. Reunion produce la serie M16 attraverso un processo integrato verticalmente, dalla lavorazione meccanica di precisione e dallo stampaggio a iniezione fino all'assemblaggio automatizzato e ai test elettrici al 100%.
Disponibile nelle versioni per montaggio a pannello e su cavo con terminazioni a saldare o su PCB, la serie M16 si adatta a diversi design di apparecchi di illuminazione. Per gli ingegneri che progettano sistemi di illuminazione connessa per città intelligenti, tunnel o stadi sportivi, questo connettore fornisce un'interconnessione affidabile e resistente alle intemperie che riduce il numero di cavi e semplifica l'installazione.
| Caratteristica | Beneficio |
| Sigillatura ambientale IP67/IP68 | Resiste a polvere, pioggia e immersioni temporanee: affidabile per lampioni stradali esterni, illuminazione di tunnel e stadi sportivi. |
| Configurazione ibrida 2+4 pin | Combina 2 pin di alimentazione (10 A) e 4 pin di segnale (3 A) in un unico connettore: riduce il numero di cavi e semplifica il cablaggio degli apparecchi di illuminazione. |
| Potenze nominali fino a 15 A | Gestisce carichi LED ad alta potenza: adatto per lampioni, proiettori e illuminazione di stadi. |
| Design ottimizzato per il segnale | I contatti separati di alimentazione e segnale impediscono le interferenze |
| Meccanismo di bloccaggio filettato | Accoppiamento resistente alle vibrazioni: previene l'allentamento causato dal vento, dalle vibrazioni del traffico e dai cicli termici. |
| Contatti in ottone placcato oro | Bassa resistenza di contatto (≤3 mΩ) e protezione dalla corrosione: mantiene costanti le prestazioni del driver LED e del segnale di controllo. |
| Da -40°C a +105°C Funzionamento | L'ampio intervallo di temperature copre condizioni esterne estreme, dagli inverni artici alle estati desertiche. |
| Opzioni multi-pin (2-8 pin) | Supporta semplici apparecchi di sola alimentazione e complessi apparecchi multicanale che cambiano colore. |
| Parametro | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 7 pin | 8 pin | 2+4 poli |
| Valutazione della tensione | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 250 V+50 V |
| Valutazione attuale | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Sezione del filo | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura operativa:-40°C~+105°C
Grado di protezione:IP67/IP68 (accoppiato)
Materiale dell'alloggiamento:Termoplastico ad alta temperatura
Materiale del contatto:Lega di rame placcata oro
Resistenza di contatto:≤3mΩ
Cicli di accoppiamento:≥500
Grado di infiammabilità:UL94V-0
Tutti i materiali sono conformi alla direttiva RoHS
Illuminazione stradale intelligente– Sistemi centralizzati di dimmerazione e monitoraggio con controllo DALI o 0-10V.
Illuminazione del tunnel– Apparecchi ad alta potenza con dimmerazione e segnalazione dei guasti.
Illuminazione architettonica e di facciata– Sistemi RGB e tunable-white che richiedono il controllo DMX.
Illuminazione per stadi e impianti sportivi– Proiettori ad alta potenza con dimmerazione e controllo in loco.
Illuminazione industriale ad alta campata– Illuminazione di magazzini e fabbriche con rilevamento del movimento e sfruttamento della luce diurna.
Illuminazione marina e offshore– Infissi resistenti alla corrosione per navi e piattaforme offshore.
Illuminazione ad energia solare– Sistemi ad isola con gestione delle batterie e dimmerazione.
L'Autorità per i trasporti terrestri di Singapore stava aggiornando 25.000 lampioni con apparecchi LED intelligenti con regolazione centralizzata e segnalazione dei guasti tramite protocollo DALI. Il progetto richiedeva connettori in grado di trasportare segnali di alimentazione e di controllo DALI in un unico cavo, riducendo la complessità dell'installazione e i costi dei cavi. Reunion ha fornito la serie M16 con configurazione ibrida 2+4 (2 pin di alimentazione per driver LED, 4 pin di segnale per DALI), tenuta IP67 e cablaggi PUR preassemblati.Sono stati consegnati oltre 25.000 connettori attraverso tutto il progetto. Dopo 2 anni di funzionamento nel clima tropicale di Singapore (elevata umidità, forti piogge), il progetto ha riferitoun tasso di guasto del connettore dello 0,01%. Il cliente ha attribuito al design ibrido 2+4 il merito di aver consentito un'installazione a cavo singolo, riducendo i tempi di cablaggio del 35% rispetto alle precedenti installazioni separate di alimentazione/segnale.
| Certificazione | Ambito |
| ISO9001:2015 | Gestione della qualità: progettazione, produzione e servizio post-vendita. |
| ISO14001:2015 | Gestione ambientale: riduzione verificata dei rifiuti e pratiche sostenibili. |
| ISO 13485:2016 | Gestione della qualità dei dispositivi medici: applicabile a M16 utilizzato in apparecchiature diagnostiche o di monitoraggio. |
| Riconosciuto UL | Certificazione di sicurezza a livello di componente per i mercati nordamericani. |
| RoHS | Limitazione delle sostanze pericolose: conformità alla Direttiva UE. |
La linea di produzione di connettori LED M16 di Reunion opera sotto severi controlli di processo. La tenuta IP67 è verificata su ogni lotto di produzione mediante prove di immersione vera e propria. I registri dei test, i certificati dei materiali e i rapporti di ispezione vengono conservati per ciascun lotto, supportando i controlli di qualità e i requisiti di documentazione del cliente.
La configurazione ibrida 2+4 è particolarmente utile persistemi di illuminazione intelligenti a LED dove sono richiesti sia segnali di potenza che di controllo:
2 pin di alimentazione fornire corrente elevata (10 A) a 250 V per il driver LED.
4 pin di segnale trasportano segnali di controllo a bassa tensione (ad esempio DALI, DMX, dimmerazione 0-10 V o dati RS-485).
Combinando entrambi in un unico connettore, si elimina la necessità di cavi di segnale e di alimentazione separati, riducendo i tempi di installazione, i costi dei cavi e lo spazio sul pannello. Ciò è particolarmente utile per l’illuminazione stradale intelligente, dove gli apparecchi sono spesso distanziati tra loro e l’utilizzo di un singolo cavo ibrido è significativamente più conveniente rispetto all’utilizzo di cavi di alimentazione e controllo separati.
Sì, la configurazione ibrida 2+4 lo fornisce4 contatti di segnalazione indipendenti, consentendo di trasportare più protocolli nello stesso connettore. Per esempio:
DALI richiede 2 fili (dati + terra).
DMX(RS-485) richiede 3 fili (dati+, dati-, terra).
Dimmerazione 0-10V richiede 2 fili (dim + terra).
Con 4 pin di segnale, potresti supportare DALI (2 pin) + un canale di controllo aggiuntivo o un'implementazione DMX completa (3 pin) + uno di riserva. Per le applicazioni che richiedono più linee di segnale (ad esempio, bianco sintonizzabile + controllo colore RGB), si consiglia di utilizzare le configurazioni a 5, 6 o 8 pin. Il nostro team di tecnici può aiutarti a selezionare la configurazione pin ottimale per i requisiti specifici del tuo protocollo.
Per ottenere e mantenere la tenuta IP67/IP68 nelle installazioni LED esterne, Reunion consiglia:
Coppia di accoppiamento– Stringere a mano il dado di accoppiamento finché l'O-ring non tocca la superficie del pannello, quindi applicare una coppia aggiuntiva di0,6-0,8 Nmutilizzando una chiave dinamometrica. Non superare 1,0 Nm.
Ispezione dell'O-ring– Sostituire l'O-ring se sono visibili deformazioni, crepe o indurimenti.
Programma di sostituzione– Per le installazioni LED all'aperto (cicli termici giornalieri, esposizione ai raggi UV, pioggia), sostituire gli O-ring ogni 2-3 anni come parte della manutenzione preventiva.
Raggio di curvatura del cavo– Mantenere un raggio di curvatura minimo di5× diametro del cavo all'ingresso del connettore per evitare sollecitazioni sulla guarnizione del cavo.
Orientamento del cavo– Per installazioni esterne, orientare l'uscita del cavo verso il basso per evitare accumuli di acqua vicino all'interfaccia della guarnizione.
Pulizia– Pulire le parti esterne del connettore con un detergente delicato e acqua prima di ricollegarlo per evitare che i detriti compromettano la tenuta.
