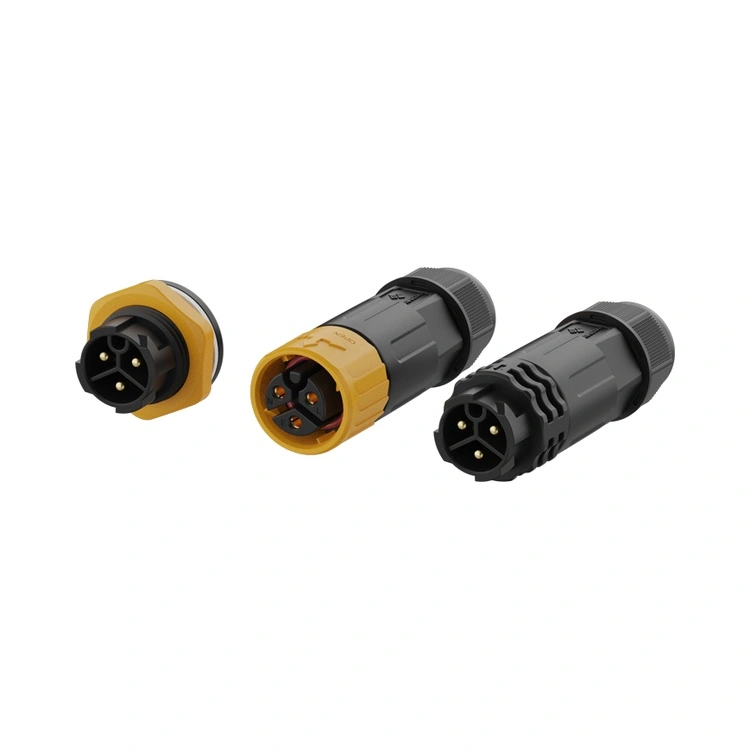

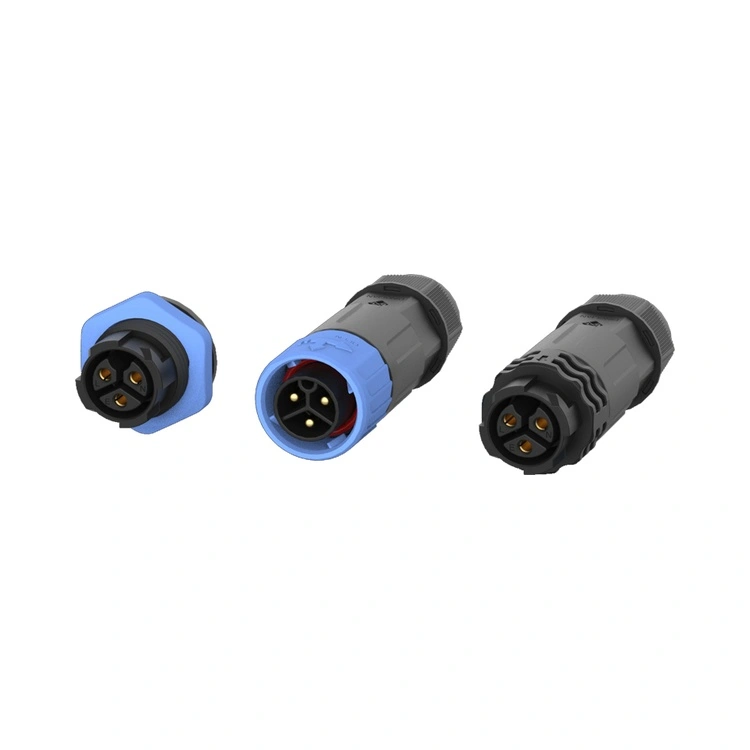

Il connettore impermeabile serie M16 è l'interconnessione industriale di fascia media di Reunion, progettata per colmare il divario tra i connettori M12 compatti e i connettori di alimentazione M20/M25 più grandi. Certificato secondo gli standard di tenuta IP67/IP68, questo connettore circolare filettato combina una robusta interfaccia da 16 mm con protezione ambientale adatta per ambienti lavati, installazioni esterne e apparecchiature industriali con requisiti di alimentazione moderati.

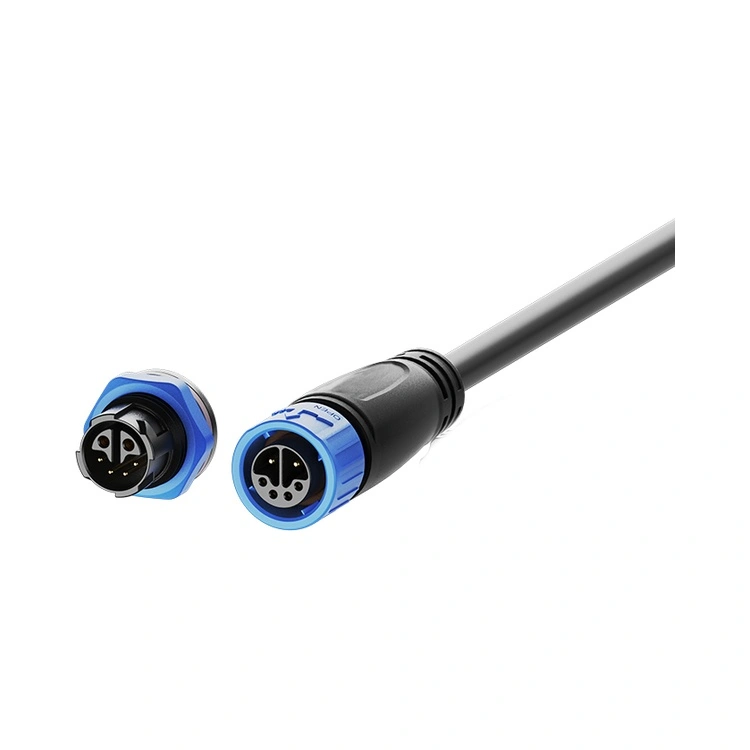

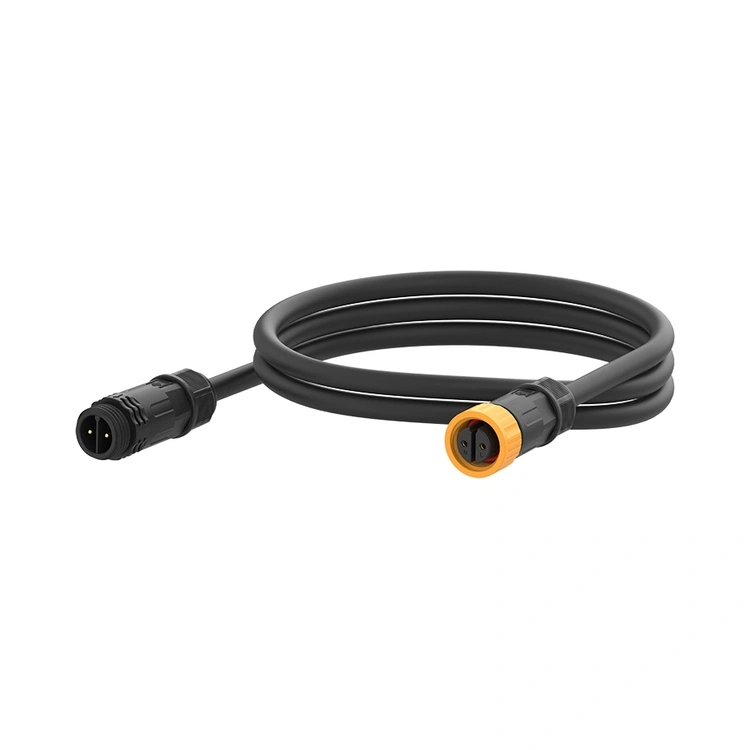

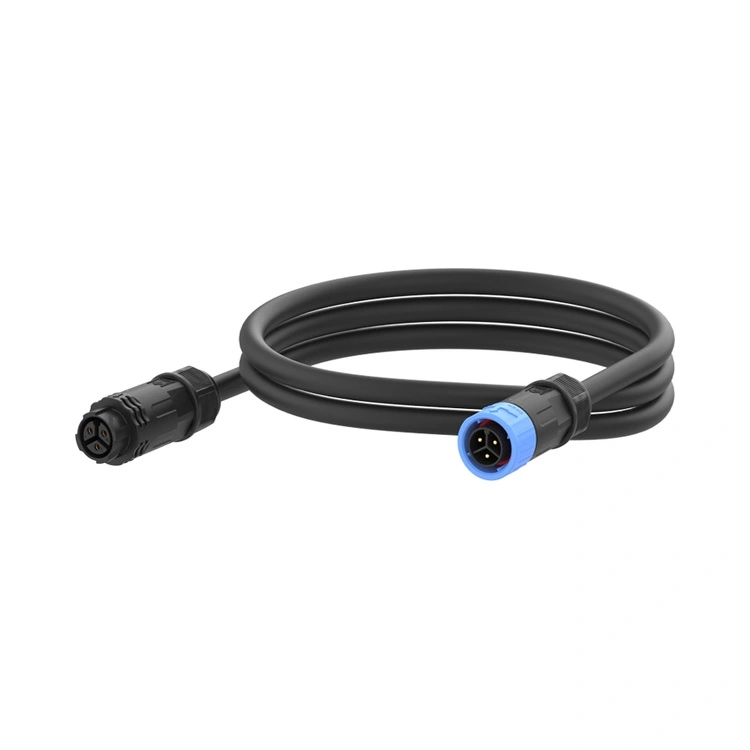

I contatti sono realizzati in ottone con placcatura selettiva in oro, mantenendo una resistenza di contatto bassa e resistente per centinaia di cicli di accoppiamento. Reunion produce la serie M16 attraverso un processo integrato verticalmente, dalla lavorazione di precisione all'assemblaggio automatizzato e ai test elettrici al 100%. Disponibile nelle versioni per montaggio a pannello e su cavo, con terminazioni a saldare o su PCB, la serie M16 si adatta a diversi design di apparecchiature. Per gli ingegneri che necessitano di un connettore che offra una capacità di corrente maggiore rispetto a M12 ma in un fattore di forma compatto, questo connettore fornisce una soluzione di interconnessione affidabile e sigillata.
| Caratteristica | Beneficio |
| Sigillatura ambientale IP67/IP68 | Resiste alla polvere, all'immersione temporanea e all'immersione prolungata: affidabile per installazioni di lavaggio, esterne e marine. |
| Configurazioni da 2 a 8 pin | Supporta connessioni di alimentazione semplici, applicazioni multi-segnale e segnali di alimentazione ibridi. |
| Opzione ibrida 2+4 pin | Combina alimentazione (2 pin, 10 A) e segnale (4 pin, 3 A) in un unico connettore, riducendo il numero di cavi e lo spazio sul pannello. |
| Corrente nominale fino a 15 A | Gestisce carichi di potenza moderati: adatto per motori, attuatori e illuminazione a LED. |
| Meccanismo di bloccaggio filettato | Accoppiamento resistente alle vibrazioni: previene l'allentamento dovuto al movimento dei macchinari e ai cicli termici. |
| Contatti in ottone placcato oro | Bassa resistenza di contatto (≤3 mΩ) e protezione dalla corrosione: mantiene le prestazioni in ambienti umidi. |
| Custodia in PA66 per alte temperature | Funzionamento da -40°C a +105°C: copre temperature estreme industriali ed esterne. |
| Parametro | 2 pin | 3 pin | 4 pin | 5 pin | 6 pin | 7 pin | 8 pin | 2+4 poli |
| Valutazione della tensione | 250 V | 250 V | 250 V | 250 V | 125 V | 50 V | 50 V | 250 V+50 V |
| Valutazione attuale | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Sezione del filo | 0,75-1,5 mm² | 0,75-1,5 mm² | 0,5-1,0 mm² | 0,5-1,0 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 0,25-0,5 mm² | 1,5/0,5 mm² |
Temperatura operativa: -40°C ~ +105°C
Grado di protezione:IP67/IP68 (accoppiato)
Materiale dell'alloggiamento: termoplastica ad alta temperatura
Materiale dei contatti: lega di rame placcata oro
Resistenza di contatto: ≤3mΩ
Cicli di accoppiamento: ≥500
Grado di infiammabilità: UL 94 V-0
Tutti i materiali sono conformi alla direttiva RoHS
| Aspetto | Serie Reunion M16 | Marchi M16 europei premium | M16 senza marchio a basso costo |
| Prezzo | Prezzi convenienti | 3-4× più alto | Più economico in anticipo |
| Valutazione di tenuta | IP67/IP68 – standard | IP67 tipico | Affermazioni non verificate |
| Valutazione attuale | Fino a 15A | Fino a 15 A tipici | Variabile |
| Opzioni perno | 2~8 pin più ibrido 2+4 pin | Portata limitata | Selezione incompleta |
| Test elettrici al 100%. | Ogni unità | Basato su campioni | Casuale o nessuno |
| Tracciabilità | ERP tracciabile dalla resina al connettore finito | SÌ | Nessuno |
| Tempi di consegna | 10-17 giorni | 4-8 settimane | Imprevedibile |
| MOQ di personalizzazione | Basso (100 pezzi) | Alto (500+) | Non offerto |
| Supporto tecnico | Risposta 24 ore su 24 da parte di un team di ingegneri composto da 10 persone | Buono ma più lento | Limitato |
| Certificazioni ISO | 9001, 14001, 13485 | Di solito 9001 | In genere nessuno |
| Certificazione | Ambito |
| ISO9001:2015 | Gestione della qualità: progettazione, produzione e servizio post-vendita. |
| ISO14001:2015 | Gestione ambientale: riduzione verificata dei rifiuti e pratiche sostenibili. |
| ISO 13485:2016 | Gestione della qualità dei dispositivi medici: applicabile a M16 utilizzato in apparecchiature diagnostiche o di monitoraggio. |
| Riconosciuto UL | Certificazione di sicurezza a livello di componente per i mercati nordamericani. |
| RoHS | Limitazione delle sostanze pericolose: conformità alla Direttiva UE. |
La linea di produzione M16 di Reunion opera sotto severi controlli di processo. La tenuta IP67/IP68 è verificata su ogni lotto di produzione mediante prove di immersione vera e propria. I registri dei test, i certificati dei materiali e i rapporti di ispezione vengono conservati per ciascun lotto, supportando i controlli di qualità e i requisiti di documentazione del cliente.
La configurazione ibrida 2+4 combina due contatti di alimentazione (da 10 A, 250 V) e quattro contatti di segnale (da 3 A, 50 V) in un unico alloggiamento del connettore. Questo design offre vantaggi significativi:
Riduce il numero di cavi: invece di far passare cavi di alimentazione e di segnale separati, un cavo li trasporta entrambi.
Risparmia spazio sul pannello: un ritaglio nel pannello ne sostituisce due.
Semplifica l'installazione: un connettore da accoppiare invece di due.
Le applicazioni tipiche includono azionamenti di motori (alimentazione + feedback encoder), apparecchi di illuminazione a LED (alimentazione + controllo DALI) e sensori industriali che richiedono sia alimentazione che dati. Se il tuo dispositivo richiede >4A di alimentazione e trasporta anche segnali a bassa tensione, l'ibrido 2+4 è spesso la soluzione più efficiente.
Entrambi i valori nominali sono disponibili sullo stesso design del connettore, ma la differenza pratica è:
IP67 - Protetto contro l'immersione temporanea (1 m per 30 minuti). Adatto per la maggior parte delle applicazioni esterne e di lavaggio.
IP68 - Protetto contro l'immersione continua (profondità e durata specificate dal cliente). Adatto per installazioni marine, con sensori sommersi e soggetti a inondazioni.
Lo standard M16 di Reunion ha un grado di protezione IP67. Per IP68 utilizziamo materiali O-ring migliorati e sovrastampaggio opzionale. Specifica la profondità e la durata di immersione previste (ad esempio "IP68, 2 m per 24 ore") e il nostro team tecnico confermerà l'idoneità.
Per ottenere e mantenere la tenuta IP67, Reunion consiglia:
Coppia di accoppiamento - Stringere a mano il dado di accoppiamento finché l'O-ring non tocca la superficie del pannello, quindi applicare una coppia aggiuntiva di 0,6-0,8 Nm utilizzando una chiave dinamometrica. Non superare 1,0 Nm.
Ispezione dell'O-ring - Sostituisci l'O-ring se sono visibili deformazioni, crepe o indurimenti.
Programma di sostituzione - Annuale per applicazioni di lavaggio giornaliere; ogni 2-3 anni per ambienti industriali standard.
Raggio di curvatura del cavo: mantieni un diametro minimo del cavo pari a 5 volte all'ingresso del connettore.
Orientamento - Per applicazioni esterne/lavabili, orientare l'uscita del cavo verso il basso.
